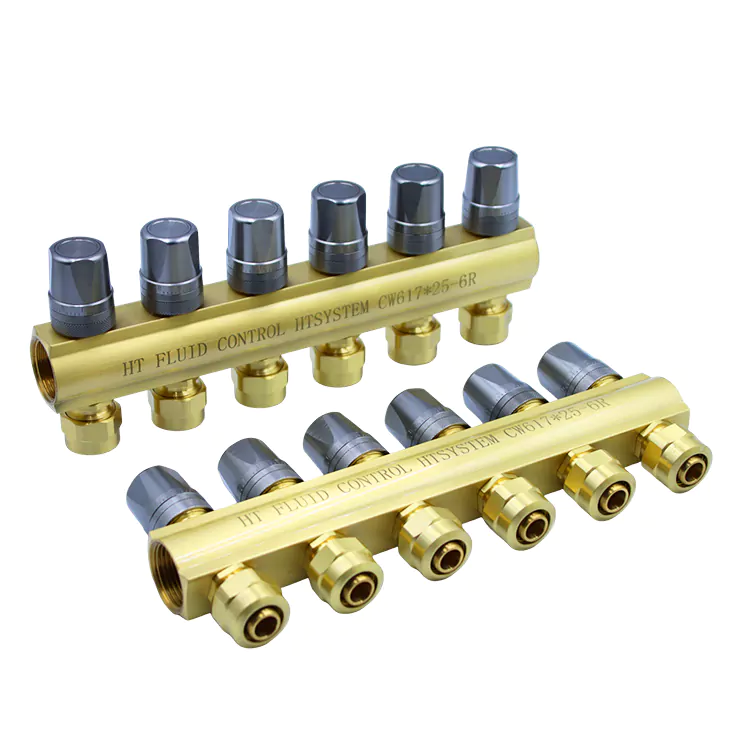

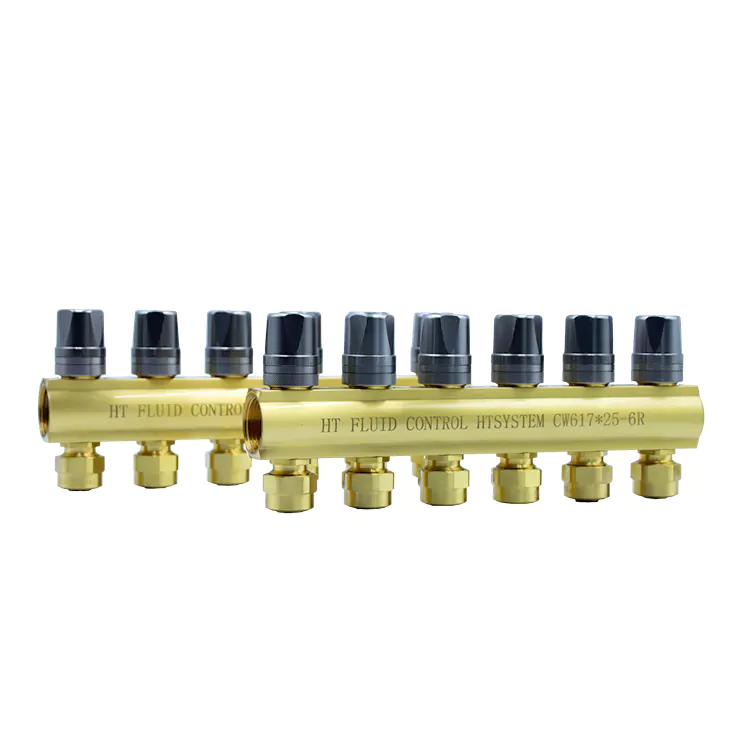

바닥 난방 튜브용 황동 통합 매니폴드

바닥 난방 시스템의 구축 및 장기간 작동 중에 일반적인 분할형 매니폴드 밸브는 부품 분산, 복잡한 조립 절차, 파이프라인의 비정상적인 가스 축적 및 소음, 단일 라인 유지 관리를 위해 전체 시스템을 종료해야 하는 필요성, 고온 작동 중 누수 등 여러 가지 문제에 직면하는 경우가 많습니다.

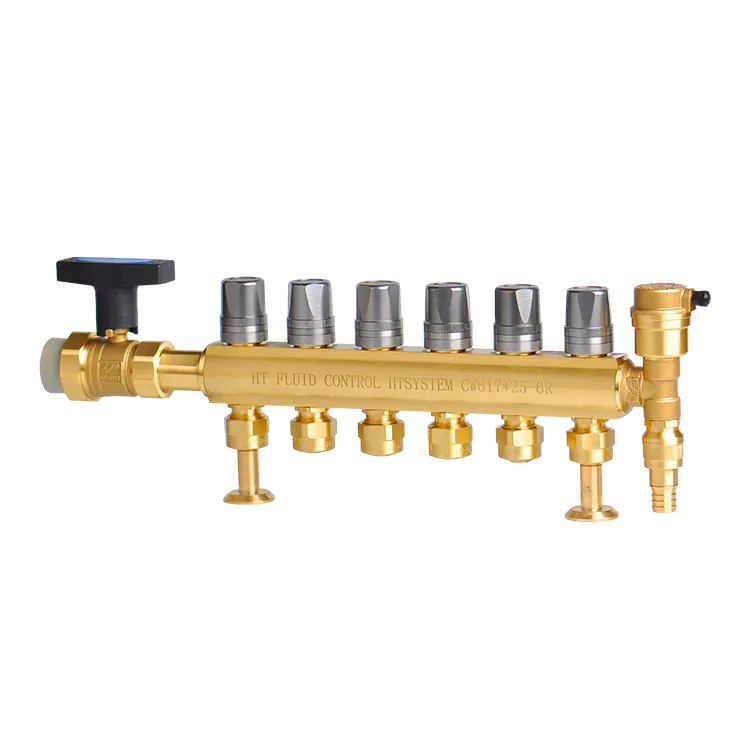

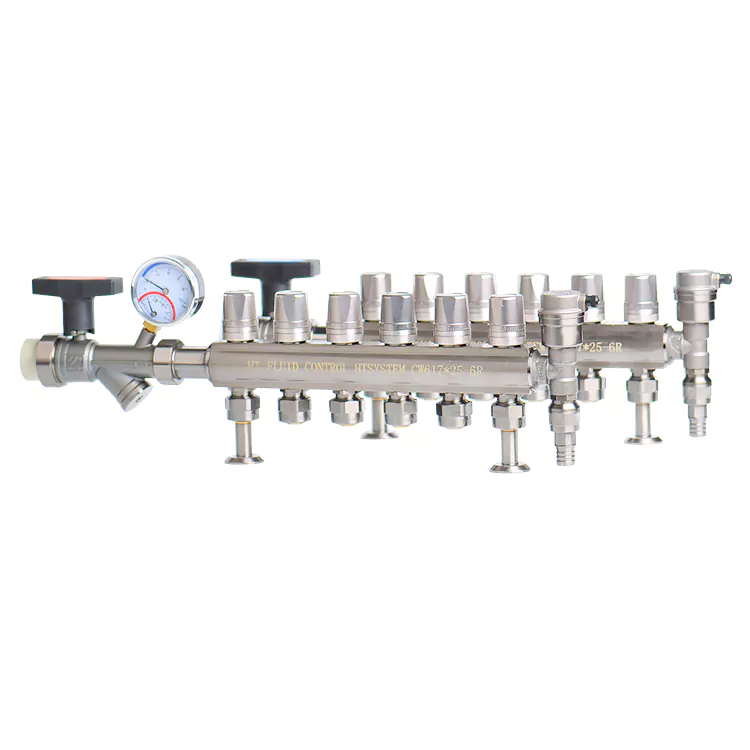

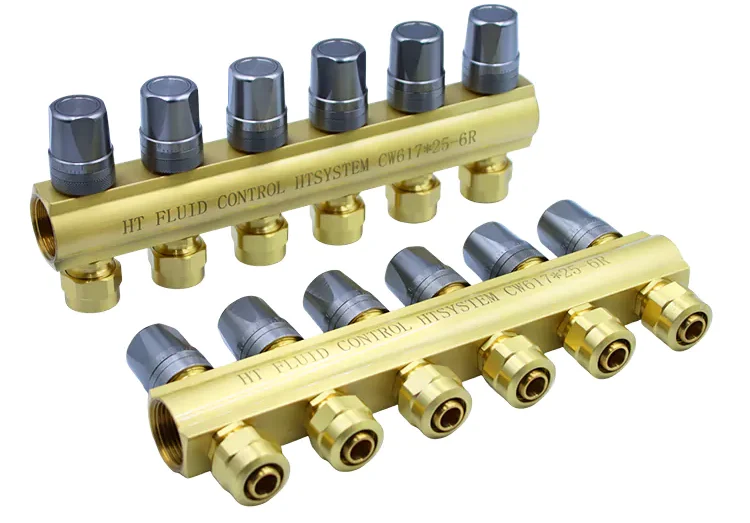

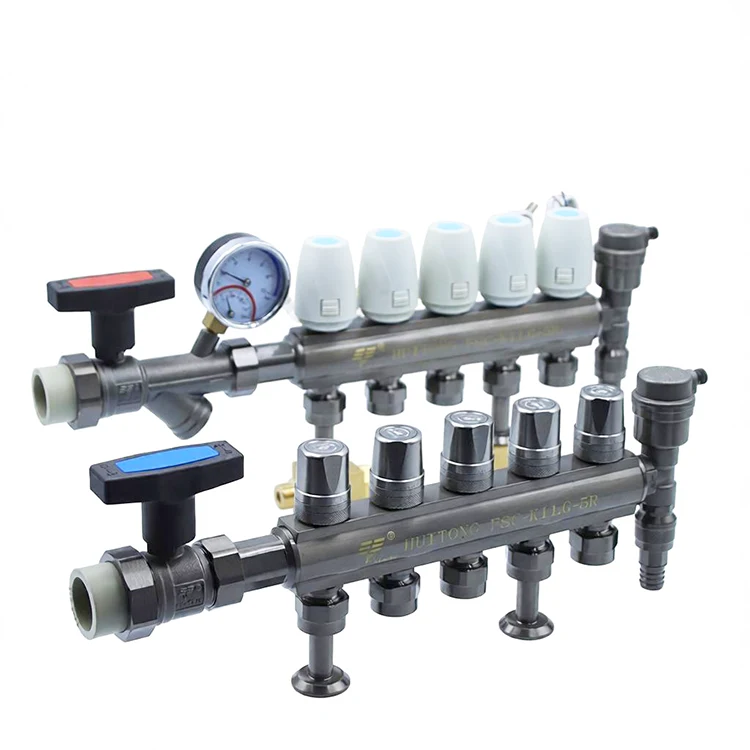

바닥 난방 튜브용 황동 통합 매니폴드는 바닥 난방 시스템용으로 특별히 설계된 통합 매니폴드 밸브입니다. 두꺼운 HPb59 황동을 일체형으로 단조하여 제작되며, 자동배기밸브, 하부배출밸브, 독립분기조정볼밸브의 3가지 핵심기능부품이 공장일체형으로 되어있습니다. 현장에서 분산 조립할 필요가 없어 바닥난방 시스템 설치 시간이 대폭 단축됩니다.

내부의 정밀한 흐름 채널은 가열 물 흐름을 고르게 분배하여 파이프라인 물 흐름의 소음을 줄입니다. 고온에 강한 실리콘 실링 개스킷이 장착되어 일년 내내 모든 고온 물 순환 조건에서 안정적인 실링과 누수 방지를 보장합니다.

이 제품은 선택 가능한 다양한 분기 사양을 제공하며, 박스 설치 공간을 절약하는 컴팩트한 전체 구조와 녹 방지를 위한 광택 표면을 갖추고 있습니다. 난방 온도의 균일성, 설치 편의성 및 장기 밀봉 내구성을 고려하여 주거용 가정 장식, 상업 공간, 사무실 건물 및 다양한 바닥 난방 프로젝트에 적합합니다.

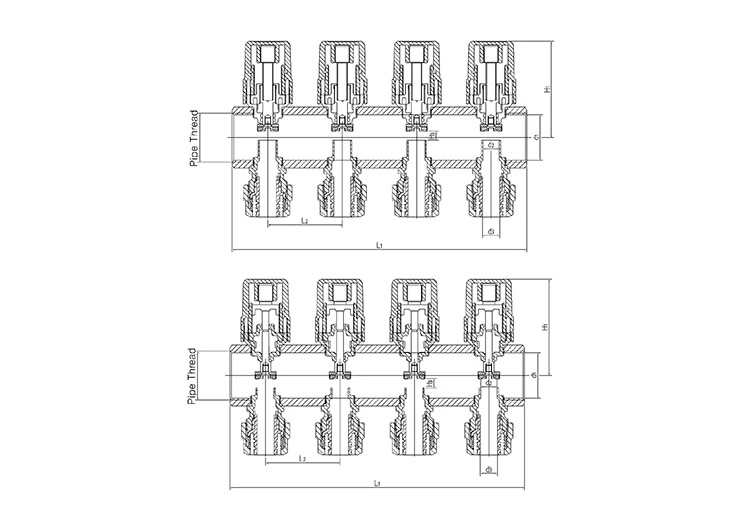

기술적인 매개변수

바닥 난방 튜브용 황동 통합 매니폴드란 무엇입니까?

바닥 난방 튜브용 황동 통합 매니폴드는 바닥 난방 튜브용으로 특별히 설계된 통합 구조의 노란색 구리 매니폴드입니다. 이는 기존의 분리 및 조립된 매니폴드 밸브와 다릅니다. 배기, 배수 및 분기 제어 볼 밸브에 필요한 모든 구성 요소가 사전 조립되어 제공되며 특히 온수 바닥 난방 시스템의 난방 순환수를 분배 및 회수하는 데 사용됩니다.

PEX 바닥 난방 파이프 및 PEX-AL-PEX 알루미늄-플라스틱 복합 난방 파이프를 포함하여 시중의 주류 바닥 난방 파이프와 호환됩니다. 다중 지점 사양은 소규모 가정 장식 및 대규모 상업용 난방 프로젝트의 요구 사항을 충족합니다.

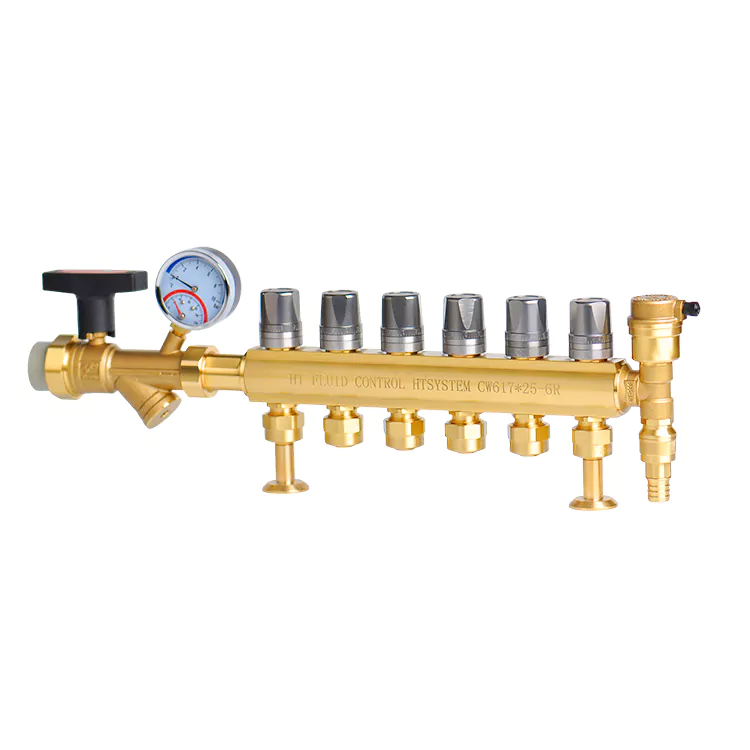

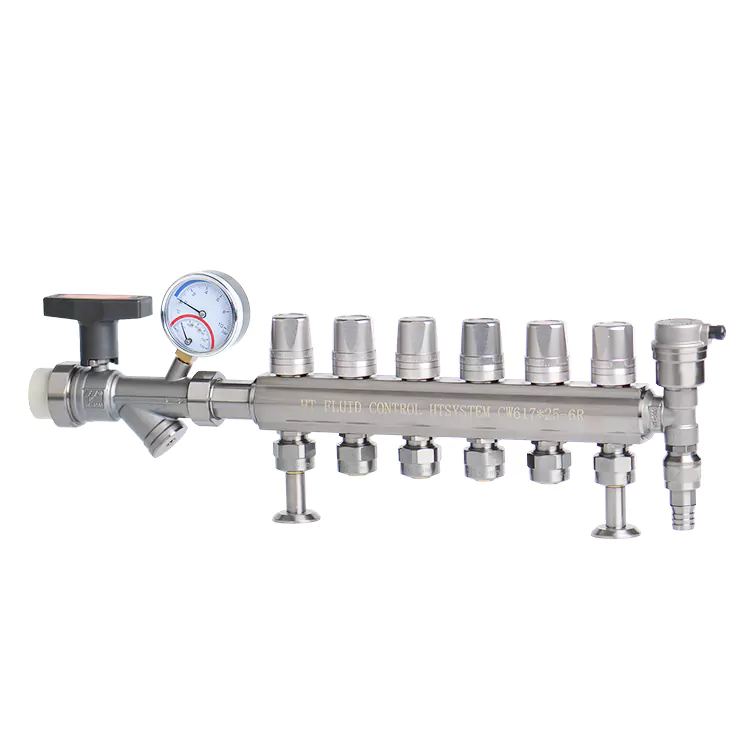

이 장치에는 상단 자동 배기 밸브, 하단 배수 밸브, 각 분기에 대한 별도의 스위치 볼 밸브 등 세 가지 표준 구성 요소가 장착되어 있습니다. 이 단일 장비 세트는 물 흐름 분배, 파이프 배기, 먼지 배수 및 각 분기의 독립적인 온-오프 제어라는 네 가지 기본 기능을 동시에 달성할 수 있습니다.

제품 기능 및 응용 시나리오

(1) 난방시스템의 핵심기능

1. 난방수 흐름의 균형 잡힌 분배: 내부의 정밀한 분배 채널은 바닥 난방 파이프의 각 섹션에 온수를 고르게 전달하여 단일 라인의 물 흐름이 과도하거나 부족하지 않도록 방지하여 집 전체에 균일한 난방 온도를 보장하고 국부적인 온도 불균형 문제를 줄입니다.

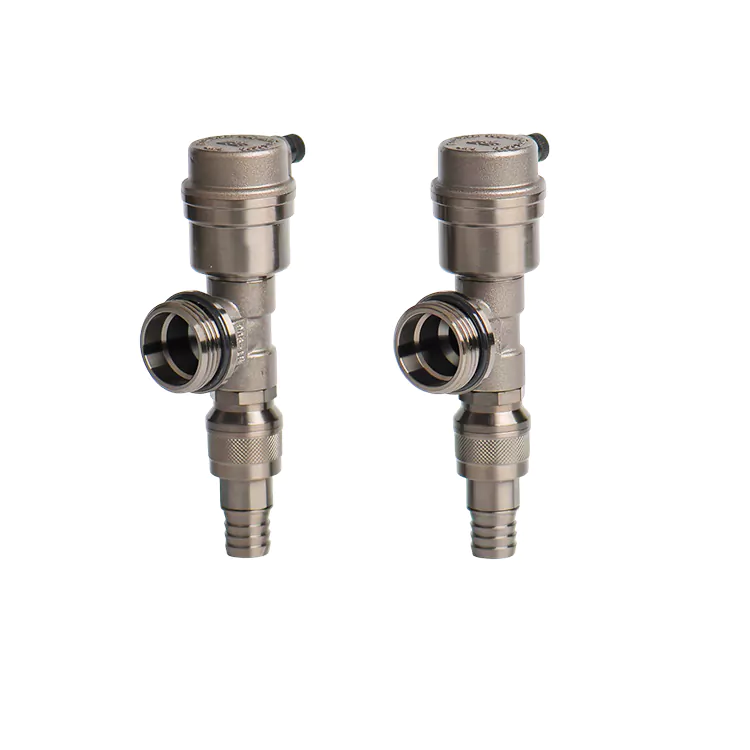

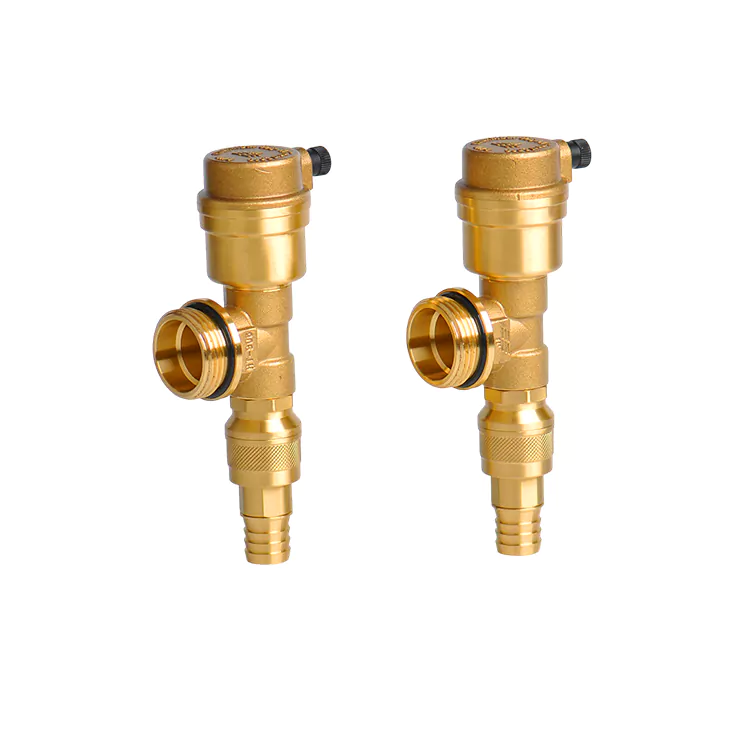

2. 배관내 공기의 급속배출 : 일체형 자동배기밸브가 바닥난방배관에 쌓인 공기를 지속적으로 배출시켜 물흐름의 충격으로 인한 이상음을 제거하고 난방순환의 정체로 이어지는 공기막힘을 방지합니다.

3. 배관의 정기적인 배출 및 청소로 불순물 제거 : 하부 일체형 배출밸브는 정기적으로 배관 내부의 침전물, 녹, 기타 불순물을 제거하여 바닥 난방배관의 막힘을 방지하고 난방수 순환을 원활하게 유지합니다.

4. 집 전체 난방에 영향을 주지 않고 각 라인의 독립적인 차단: 파이프의 각 라인에는 독립적인 조절 볼 밸브가 장착되어 있습니다. 배관이 막히거나 누출되어 유지 관리가 필요한 경우 전체 바닥 난방 시스템을 차단하지 않고 결함이 있는 분기만 차단할 수 있으므로 운영 및 유지 관리에 미치는 영향이 크게 줄어듭니다.

(2) 적용 시나리오의 세부 조정

1. 주거용 물 바닥 난방 시스템: 상업용 주택 및 자가 건축 주택의 전체 바닥 난방 개조 또는 신축 프로젝트의 경우 소형 본체는 가정용 소형 바닥 난방 상자에 적합하며 소형 주택의 경우 2~6라인, 대형 주택의 경우 8~12라인의 기존 사양과 호환됩니다.

2. 거리 전면 상점 난방 프로젝트: 상점 및 레스토랑을 위한 대규모 바닥 난방 설치, 다중 라인 사양은 넓은 개방 공간에 적합하여 다양한 구역의 온도 제어 요구를 충족하며 통합 액세서리는 현장 조립 시간을 줄이고 상점 장식 기간을 단축합니다.

3. 사무실 건물 및 사무실 건물의 상업용 난방 프로젝트: 다층 사무실 건물의 중앙 집중식 바닥 난방 시스템, 일괄 통합 구매 지원, 층 구분에 따른 분기 라인 수 사용자 정의 및 대규모 HVAC 입찰 프로젝트에 적합한 완벽한 엔지니어링 승인 자격 제공.

재료의 장점

1. 본체는 HPb59 황동을 사용하여 일체형으로 단조 제작되었습니다.

밸브 본체 벽 두께가 증가하고 재료가 모래 구멍이나 기공 없이 조밀해졌습니다. HPb59 황동은 본질적으로 우수한 항산화 및 부식 방지 특성을 가지고 있습니다. 고온의 난방수를 장기간 이송시 부식이나 천공이 발생하지 않아 1년 내내 난방시스템의 지속적인 순환에 적합합니다. 녹방지를 위해 표면을 미세하게 광택 처리하였으며, 스케일이나 얼룩이 잘 쌓이지 않아 깔끔하고 내구성이 뛰어난 외관을 자랑합니다.

2. High-temperature resistant silicone rubber sealing gasket

함께 제공되는 특수 실리콘 고무 씰링 액세서리는 일반 고무 개스킷과 다릅니다. 가열 시스템의 장기간 고온 물 순환을 견딜 수 있으며 경화, 균열 또는 수축 변형이 발생하지 않습니다. 장기간 사용해도 밀폐력이 유지되어 매니폴드의 분기 인터페이스에서 누수 위험이 제거됩니다.

3. 기능성 액세서리에 어울리는 내구성 있는 소재

분기 볼 밸브는 불소 고무 밀봉 시트와 결합된 황동 몸체를 사용합니다. 수만 번 열고 닫아도 원활하게 작동하며 새지 않습니다. 자동 배기 밸브와 하수 밸브의 내부 밸브 코어는 부식 방지 기능이 있으며 난방수의 불순물과 뜨거운 것과 차가운 것의 교대 온도 변화를 막거나 실패하지 않고 견딜 수 있습니다.

품질 관리 및 장점

1. 원료의 사전 스펙트럼 검출

모든 HPb59 황동 빌렛은 배치별 스펙트럼 구성 테스트를 거칩니다. 재료의 납 함량, 탈아연화, 고온 저항 및 내식성 지표가 엄격하게 검증됩니다. 실리콘 고무 실링 개스킷과 브랜치 볼 밸브의 경우 고온 순환 내구성 및 수압 누출 테스트를 별도로 실시하여 부품의 노화 및 누출 위험을 차단합니다.

2. 완제품에 대한 100% 종합 성능 테스트

각 통합 매니폴드 물 분배기는 전체 쉘 수압 저항, 기포형 누출 감지, 다중 경로 물 흐름 분배 균형 등 세 가지 기본 테스트를 통과합니다. 또한 분기 스레드의 동축성과 볼 밸브 개폐의 부드러움에 대한 특별한 검사를 수행하여 스레드 누출, 불균일한 물 흐름 분포 및 고온 가열 조건에서 밸브 막힘과 같은 일반적인 결함을 특별히 방지합니다.

3. 풀 배치 코딩 추적성

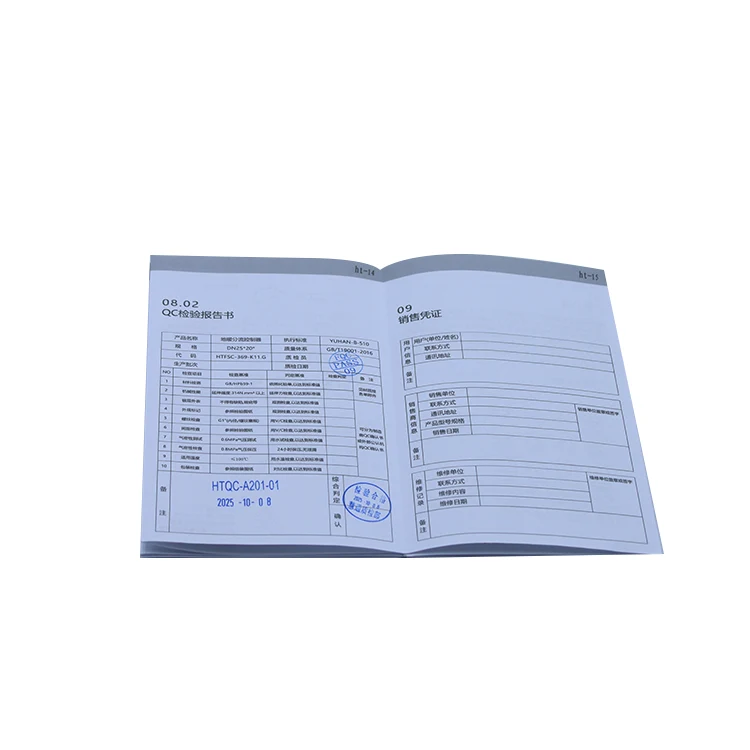

각 매니폴드 물 분배기에는 고유하고 독립적인 배치 코드가 새겨져 있습니다. 단조, 가공, 부품 조립, 테스트 등의 생산 공정 데이터가 보관되어 완벽하게 추적될 수 있습니다. 배송 중에 황색 황동 재료 스펙트럼 감지 보고서와 공장 수압 및 기밀 품질 인증서가 동시에 제공될 수 있으며 가정 장식 바닥 난방 승인, 상업용 HVAC 프로젝트 입찰 및 완료 서류 제출에 대한 요구 사항을 완전히 충족할 수 있습니다.

4. 통합 통합 구조의 독특한 품질 관리 이점

모든 배기, 배수 및 분기 볼 밸브는 표준화되어 사전 설치되어 있으며 공장 내에서 밀봉 테스트를 거쳤습니다. 현장에서 별도의 매니폴드 물 분배기를 분산 조립하는 것에 비해 사람의 조립 오류로 인한 누수 위험을 크게 줄입니다. 공장의 밀봉 성능은 통일되고 안정적이며 프로젝트 현장에는 설치 디버깅 임계값이 없습니다.

판매 후 보증

우리는 난방 파이프 피팅에 대한 전용 품질 검사 프로세스를 확립했습니다. 황동 원료는 배치별로 스펙트럼 테스트를 거칩니다. 고온 밀봉 부품 및 분기 볼 밸브는 고온 사이클링 및 수압 누출 내구성 테스트를 거칩니다. 모든 완제품은 수압 및 기밀시험을 거쳐 분기밸브의 나사산 동축성과 밸브 개폐의 원활성을 검증하여 고온 가열 조건에서 누수를 방지합니다.

각 제품에는 독립적인 배치 코드가 표시되어 있습니다. 전체 생산 과정을 추적할 수 있습니다. 우리는 가정 장식 및 바닥 난방 엔지니어링에 대한 승인 표준을 충족하는 재료 테스트 보고서 및 공장 적합성 인증서를 제공할 수 있습니다.

제품에는 12개월의 공장 보증이 적용됩니다. 기술 인력은 파이프라인 레이아웃, 배기 및 배수 디버깅에 대한 지침을 제공합니다. 구매 주문 연결을 위한 다국어 고객 서비스가 가능하며, 대규모 바닥난방 프로젝트를 위한 맞춤형 사양 지원도 제공됩니다. 원래의 공장 밀봉 링, 분기 볼 밸브 및 기타 교체 부품은 장기간 공급됩니다.

유지 관리 권장 사항

1. 난방 및 수도 시스템의 초기 작동 지침

지열난방 시스템에 초기 충전 및 가압 시, 배기구 상단의 자동배기밸브와 집수밸브를 천천히 열어서 배기구에서 기포 없는 맑은 물이 연속적으로 흐를 때까지 배관 내부의 공기를 완전히 빼낸 후 닫아주세요. 씰에 갑작스러운 고압 충격을 방지하고 인터페이스에서 누수를 방지하기 위해 단계적으로 압력을 추가하여 시스템의 수압을 천천히 높입니다.

2. 일일 정기 유지보수 절차

매 난방 시즌이 시작되기 전에 바닥 배수 밸브를 열어 배관에 쌓인 침전물, 녹, 기타 불순물을 배출하여 배관이 막히는 것을 방지하십시오. 6개월마다 각 분기 라인의 볼 밸브와 배기 및 배수 밸브의 밀봉 상태를 점검하십시오. 약간의 누수가 있는 경우에는 분배기와 집수밸브를 전체적으로 분해하지 말고 나사산을 적당히 조이십시오.

3. 단일 경로 지열 파이프 라인의 유지 관리 작업

난방 시스템의 특정 지열 파이프 라인이 가열되지 않거나 누출되는 경우 해당 분기 라인에 해당하는 독립 볼 밸브만 닫으면 됩니다. 다른 가열 분기 라인은 계속 순환하여 정상적으로 가열을 제공합니다. 유지관리가 완료되고 물을 켠 후에는 해당 분기 라인의 배기 밸브를 열어 축적된 공기를 배출하고 정상적인 난방을 복원하십시오.

4. 장기간 중단된 지열난방 시스템에 대한 보호조치

난방시즌 종료 후 장기간 지열난방 시스템을 정지할 경우 배수밸브를 열어 배관 전체에 축적된 물을 모두 배수시켜 겨울철 동파로 인한 배관 및 배수, 집수밸브의 균열을 방지합니다. 분배 및 집수 밸브 표면의 물 얼룩을 건조시키고 상자 내부를 건조한 상태로 유지하며 황동의 산화 및 스케일링을 늦추십시오.

FAQ

Q1: 분할형 매니폴드와 비교하여, 건설 엔지니어링 측면에서 바닥 난방 튜브용 황동 통합 매니폴드의 핵심 장점은 무엇입니까?

A: 기존 분할형 ​​매니폴드의 경우 배기 밸브, 배수 밸브, 분기 볼 밸브를 현장에서 별도로 조립해야 합니다. 조립 과정이 복잡하고 사람의 설치 오류로 인해 누출이 발생하기 쉽습니다. 이 제품은 모든 기능 구성 요소가 공장에서 사전 설치되어 있습니다. 공장에서는 수압 밀봉 테스트를 완료했으며 현장에서는 바닥 난방 파이프만 연결하면 됩니다. 이로 인해 장식 공사 ​​기간이 크게 단축되고 배관 누수 및 재작업 가능성이 줄어듭니다.

Q2: PEX 파이프와 알루미늄-플라스틱 바닥 난방 복합 파이프 모두와 호환될 수 있습니까?

A: 완벽하게 호환됩니다. 제품의 표준 분기 커넥터는 시중에서 판매되는 PEX 난방 파이프 및 알루미늄-플라스틱 복합 바닥 난방 파이프의 공통 사양에 사용할 수 있습니다. 두 가지 유형의 파이프를 모두 사용하는 가정 장식 및 상업용 프로젝트에서는 매니폴드를 교체할 필요가 없습니다. 구매 및 재고 준비가 더욱 편리해집니다.

Q3: HPb59 단조 황동 본체는 장기간의 고온 물 흐름에 따라 스케일과 녹이 빠르게 축적됩니까?

A: HPb59 특수 가열 황동은 우수한 스케일 방지 및 항산화 특성을 가지고 있습니다. 내벽은 매끄러우며 1회 단조 후 접합부 틈이 없습니다. 규모에 대한 축적 사각지대가 없습니다. 표면 광택 방청층은 수증기에 의한 산화를 방지할 수 있으며, 연중 바닥난방의 고온 물 순환 조건에서도 녹이 발생하거나 막히는 현상이 발생하지 않습니다.

Q4: 통합형 자동 배기 밸브를 사용하려면 수동으로 자주 작동해야 합니까?

A: 빈번한 수동 조작이 필요하지 않습니다. 밸브는 완전 자동 배기 구조입니다. 파이프 내부에 공기가 생성되면 자동으로 배출될 수 있습니다. 바닥난방 시스템에 처음 물을 채우거나 환절기에 다시 작동할 때만 배기 및 배수 밸브를 수동으로 완전히 열어 축적된 공기를 완전히 배출해야 합니다. 일일 사용은 자동으로 작동될 수 있습니다.

Q5: 대규모 상업용 및 사무실 건물 바닥 난방 프로젝트의 경우 어떤 엔지니어링 수용 자재를 제공할 수 있습니까?

A: 각 배송마다 HPb59 황동 재료 분광학 테스트 보고서, 공장 수압 기밀 품질 인증서 및 배치 추적 파일의 전체 세트를 제공할 수 있습니다. 국내 가정 장식 바닥 난방 승인, 해외 HVAC 프로젝트 입찰, 통관 및 프로젝트 완료 서류 제출에 대한 모든 검토 요구 사항을 충족하기 위해 종이 버전과 전자 버전이 동시에 제공됩니다.

Q6: 분기 독립형 볼 밸브에서 누수가 발생하면 매니폴드 매니폴드 전체를 교체해야 합니까?

A: 전체 교체가 필요하지 않습니다. All branch ball valves, silicone sealing gaskets, and exhaust and drainage valves of the product are original factory independent replacement parts. Only when the sealing gasket or ball valve at the leakage position fails, the corresponding parts can be purchased separately for disassembly and replacement, significantly reducing the long-term maintenance cost of the floor heating system.
