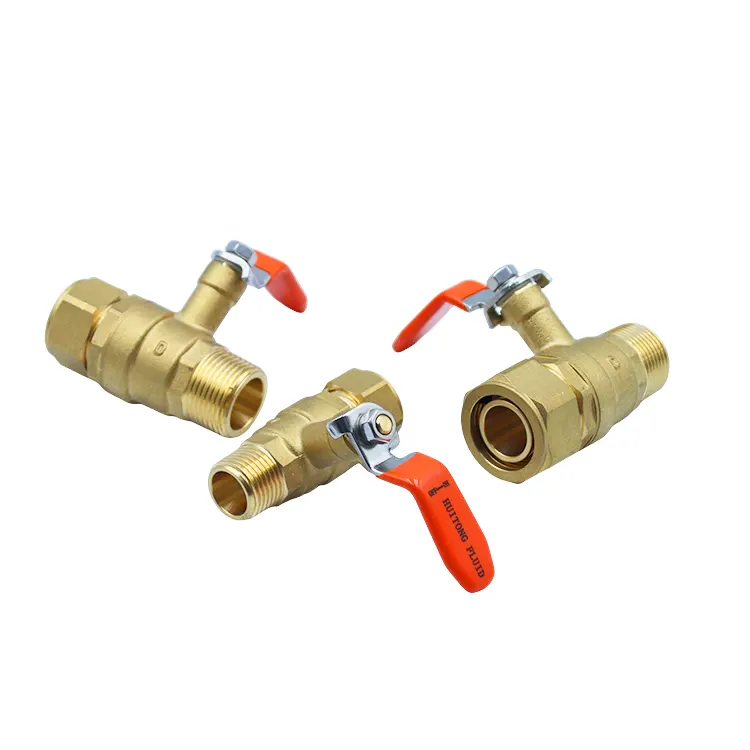

PEX-AL-PEX 튜브 수나사 황동 볼 밸브는 PEX-AL-PEX 복합 배관의 고유한 특성에 맞게 특별히 설계된 제어 밸브입니다. 범용 볼 밸브와 달리 구조 설계, 압축 피팅 치수 및 잠금 메커니즘은 알루미늄-플라스틱 파이프의 다층 복합 구조에 맞춰져 있습니다. 연결 변형, 열 순환으로 인한 누출, 인터페이스 호환성 저하 등 업계에서 흔히 발생하는 문제점을 효과적으로 해결합니다.
단조 DZR 무연 황동 본체로 제작된 이 밸브는 이중층 압축 잠금 메커니즘과 이중 씰 어셈블리를 갖추고 있습니다. 넓은 온도 범위(-10°C ~ 120°C)에서 안정적으로 작동하며 주류 파이프 크기(1216, 1620 및 2025)를 지원합니다. 바닥 난방, 가정용 급수, 태양열 온수 시스템 및 소규모 산업용 순환수 회로에 적합하며 알루미늄-플라스틱 배관 프로젝트를 위한 전문적이고 표준화된 밸브 부품 역할을 합니다.
|

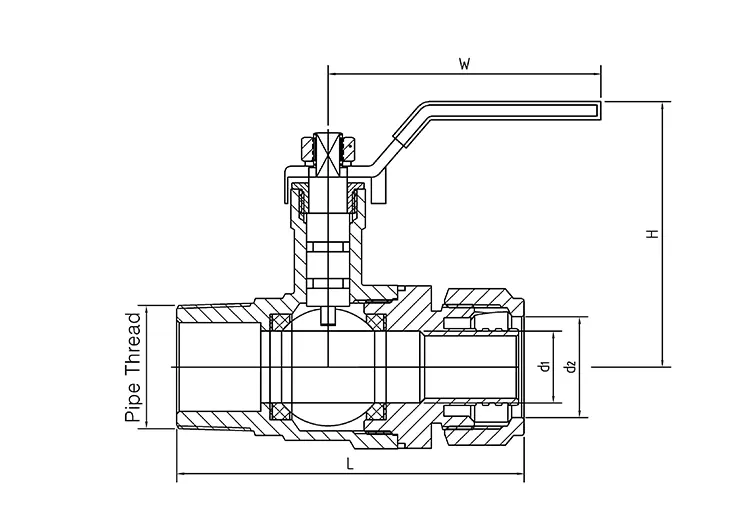

제품 사양 |
L |
d1 |
d2 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
||||||
|
15 |
16mm~1/2M |
66.8 |
10.0 |
16.5 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm~1/2M |
68.3 |
10.0 |
21.0 |
G/PT/NPT |
56.75 |
52.75 |
|
20mm~3/4M |
72.3 |
15.0 |
21 |
G/PT/NPT |
56.75 |
55.25 |
|
|
25 |
25mm~3/4M |
74.9 |
15.0 |
25.6 |
G/PT/NPT |
56.75 |
55.25 |
1. 파이프의 복합 특성(부드러운 층과 단단한 층)을 위해 설계된 산업별 이중 층 압축 잠금 구조를 활용합니다. 잠금력이 고르게 분산되어 국부적인 압축으로 인한 찌그러짐, 갈라짐, 변형 등의 문제를 방지합니다.
2. 정확하고 안전한 장착을 보장하는 강화된 잠금 너트가 장착되어 있습니다. 수압 변동이나 열 순환 조건에서도 풀림이나 미끄러짐을 방지하여 연속적이고 장기적인 급수 시스템의 연결 안정성을 구조적으로 보장합니다.
3. 편리하고 유연한 설치 및 제거 기능을 제공합니다. PEX-AL-PEX 튜브 수나사 황동 볼 밸브를 사용하면 유지 관리, 시스템 수정 또는 장비 교체 중에 비파괴 분해가 가능합니다. 밸브와 파이프를 모두 재사용할 수 있어 프로젝트 O&M 및 자재 비용이 크게 절감됩니다.
1. 수나사는 CNC 기술을 사용하여 정밀 가공되어 균일성과 치수 정확도를 보장합니다. 이 제품은 배관 설비에 대한 국제 표준을 완벽하게 준수하며 시중에 나와 있는 대부분의 커넥터 및 액세서리와 호환됩니다.
2. 고정밀 나사산은 단단하고 안전한 장착을 보장하므로 어댑터 없이 직접 연결할 수 있습니다. 이는 연결 지점의 수를 줄여 누출 위험을 효과적으로 최소화하고 파이프라인 내 압력 손실을 줄입니다.
3. 나사산 표면은 매끄럽고 균일하여 매끄럽고 걸림이 없는 설치를 보장합니다. 이는 조립 중 나사산 마모나 벗겨짐을 방지하여 전체적인 배관 조립 정밀도와 시공 효율성을 향상시킵니다.
1. 두꺼운 PTFE 씰링 볼과 내열성 EPDM O-링을 결합한 이중 씰링 구조가 특징이며 내마모성, 내열성(높음 및 낮음) 및 노화 방지의 균형을 제공합니다.
2. 장기간의 열 순환(-10°C ~ 120°C)과 겨울 추위, 여름 더위, 태양열 변동과 같은 온도 변동을 견디는 동시에 안정적인 밀봉 성능을 유지하고 누출 또는 누출 위험을 제거합니다.
3. 흐름을 제한하는 데드존이 없는 완전 내경 내부 구조로 설계되었습니다. 최소한의 저항과 높은 용량으로 원활한 물 흐름을 보장하여 압력 강하 또는 흐름 부족을 방지하고 물 순환 시스템의 효율적인 작동을 보장합니다.
1. PEX-AL-PEX 튜브 수나사 황동 볼 밸브는 무연 DZR(탈아연성) 황동의 단일 단조품으로 제작됩니다. 균일한 밀도와 컴팩트한 구조를 특징으로 하며 표준 다이캐스트 황동 밸브보다 훨씬 뛰어난 압축 강도를 제공하여 신뢰할 수 있고 안정적인 압력 성능을 제공합니다.
2. 녹, 탈아연, 스케일 축적에 대한 저항성이 우수합니다. 수돗물이나 온수를 장기간 운송하는 동안 부식 및 스케일링을 방지하여 수질 오염을 방지하고 주거용 물 안전 표준을 준수합니다.
3. 무연 및 환경 적합성; 주거용 정수 및 가정용 온수 배관은 물론 소규모 산업용 순환수 시스템에 적합하며 폭넓은 적용 가능성을 제공합니다.
1. 세 가지 주류 PEX-AL-PEX 파이프 크기(1216, 1620 및 2025)를 완전히 포괄하는 전체 사양 범위를 제공하여 주택 개조, 상업 프로젝트 및 소규모 엔지니어링 작업에 대한 대량 조달 및 재고 요구 사항을 충족합니다.
2. 다양한 작동 조건에 대한 적응성이 뛰어납니다. 바닥난방 순환, 주거용 수돗물 공급, 태양열 온수 수송, 경공업 순환수 회로 등 다양한 유체 배관 시스템에 안정적으로 사용하기에 적합합니다.
3. 90° 레버 핸들 디자인: 마모가 최소화되어 쉽고 원활하게 작동하므로 고주파 스위칭 및 조정에 적합합니다. 매일 사용하기 편리하고 고장률이 낮습니다.
1. 원자재 스펙트럼 검증: 들어오는 모든 DZR 황동 원자재는 스펙트럼 분석을 거쳐 탈아연성, 내식성, 압축 강도와 같은 주요 지표를 엄격하게 검증하여 소스에서 기본적인 제품 품질을 보장합니다.
2. 전문 완제품 테스트: 각 PEX-AL-PEX 튜브 수나사 황동 볼 밸브는 내수압성, 기밀성/누출 방지, 작동 피로 등 세 가지 특정 테스트를 거쳐 나사산 맞춤 정밀도, 알루미늄-플라스틱 파이프 연결의 안전성 및 밀봉 안정성을 검증합니다.
3. 전체 배치 추적성 관리: 모든 생산 및 테스트 데이터가 보관됩니다. 각 제품에는 완전한 추적성을 위해 고유한 배치 코드가 있습니다. 해외 프로젝트 승인 및 국경 간 통관 요구 사항을 충족하기 위해 완전한 자격 보고서 세트가 제공됩니다.
1. 전문 지식: 우리는 알루미늄-플라스틱(PEX-AL-PEX) 배관용 밸브의 R&D 및 생산에만 집중합니다. 일반 밸브 제조업체와 달리 당사의 제품 구조, 사양 및 성능은 PEX-AL-PEX 파이프 특성에 정확하게 맞춰져 있어 우수한 호환성과 낮은 고장률을 보장합니다.
2. 실제적인 품질 관리 이점: 우리는 변형 및 누출과 같은 알루미늄 플라스틱 파이프의 일반적인 문제를 해결하는 맞춤형 테스트 표준을 확립했습니다. 테스트를 통해 실제 열 순환 조건을 시뮬레이션하여 느슨해짐이나 물 누출과 같은 일반적인 프로젝트 문제를 제거함으로써 제품이 복잡한 해외 배관 프로젝트에 적합하도록 만듭니다.
3. 포괄적인 국경 간 지원: 우리는 모든 사양에 걸쳐 안정적인 대규모 공급을 제공합니다. 배송에는 다양한 국가의 프로젝트 등록 및 통관 요구 사항을 충족하기 위한 완전한 자재 보고서, 품질 검사 인증서 및 규정 준수 문서가 포함됩니다.
4. 목표 기술 지원 및 애프터 서비스: 알루미늄 플라스틱 배관 액세서리에 대한 심층적인 전문 지식을 바탕으로 당사는 전용 설치 지침, 스레드 조정 및 씰 문제 해결을 제공합니다. 우리는 구매에 대한 신뢰도를 높이기 위해 12개월 제조업체 보증을 통해 파이프 연결 및 작동 호환성과 관련된 특정 문제를 신속하게 해결합니다.
A: 표준 볼 밸브에는 알루미늄-플라스틱 복합재(PEX-AL-PEX) 파이프에 필요한 특수 압축 피팅 구조가 부족하여 종종 압축 또는 느슨한 연결로 인해 파이프 변형이 발생합니다. 이 황동 볼 밸브는 알루미늄-플라스틱 파이프의 다층 구조를 수용하도록 설계된 전용 이중층 압축 잠금 메커니즘을 갖추고 있습니다. 파이프를 손상시키지 않고 균일한 클램핑을 보장하며 일반 밸브에 비해 우수한 밀봉 및 안정성을 제공하므로 알루미늄-플라스틱 배관 시스템용으로 특별히 제작된 구성 요소입니다.
A: 제품 범위는 1216, 1620 및 2025와 같은 주류 시장 사양을 포괄합니다. 이는 주거용 바닥 난방, 가정용 급수 및 태양열 시스템에 사용되는 표준 파이프 크기와 호환되며 대다수의 주거용 및 경공업 알루미늄-플라스틱 배관 프로젝트의 요구 사항을 충족합니다.
A: 정밀 CNC 가공 표준 수나사를 특징으로 하는 이 밸브는 일반 시장 배관 피팅 및 파이프 커넥터에 직접 연결됩니다. 추가 어댑터가 필요하지 않아 연결 지점이 줄어들고 설치가 단순화되며 누출 위험과 조달 비용이 모두 낮아집니다.
답: 그렇습니다. 밸브는 분리 가능한 압축 잠금 구조를 사용하므로 유지 관리 또는 시스템 수정 중에 파이프를 절단하거나 파이프라인을 손상시키지 않고 비파괴적으로 분해할 수 있습니다. 밸브와 손상되지 않은 파이프를 모두 재사용할 수 있어 프로젝트 자재를 효과적으로 절약하고 운영 및 유지 관리 비용을 절감할 수 있습니다.
