온수, 석유 및 가스, 산업용 유체 운송 프로젝트에서 기존 파이프 조인트는 대부분 전통적인 나사산 용접 및 핫멜트 연결 방법을 채택합니다. 이러한 방식은 설치가 번거롭고, 공사 기간이 길며, 매체 종류와의 호환성이 제한되고, 압력 안정성이 떨어지는 등의 문제가 있습니다. 시간이 지남에 따라 파이프라인 시스템의 안정적인 작동에 영향을 미치는 인터페이스 느슨해짐, 누출, 산화 부식 등이 발생하기 쉽습니다. 또한 대부분의 일반 조인트는 온도 및 압력 허용 범위가 좁고 약산 및 약염기와 같은 특수 매체 운송 시나리오에 적용할 수 없으므로 적용 가능한 시나리오가 제한됩니다.

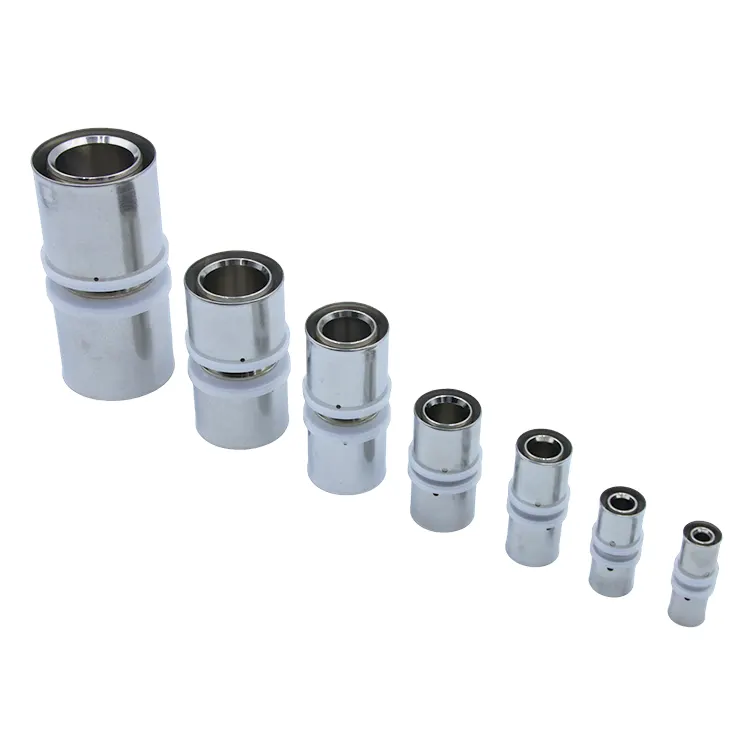

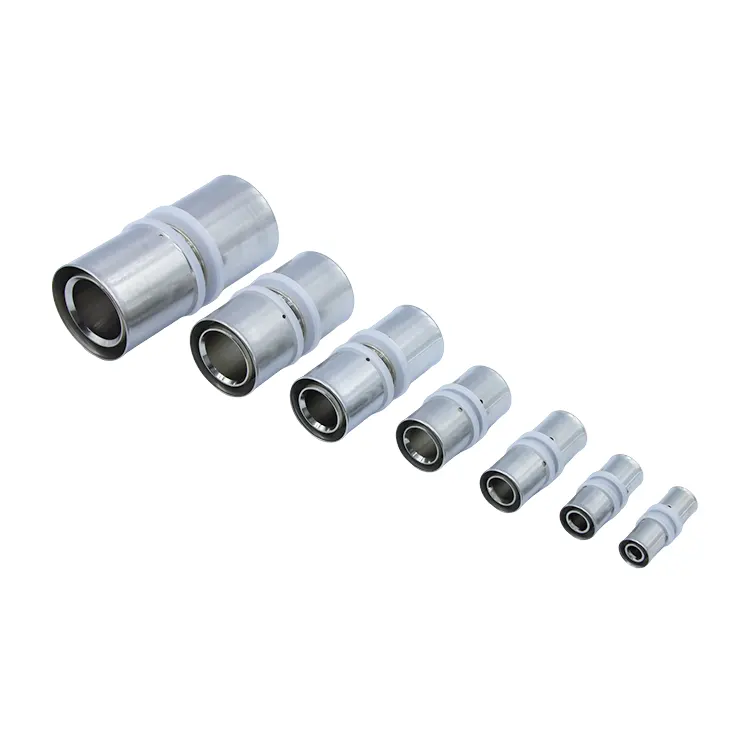

유체 라인용 압입식 황동 직선 커넥터는 고품질 황동으로 제작되었으며 견고한 구조를 형성하도록 단조되었습니다. 산화 및 부식에 강하고 작업 조건에 대한 적응성이 매우 뛰어납니다. 이 제품은 빠른 삽입 설치 구조를 채택하여 번거로운 용접 및 나사산 연결 과정을 제거하여 파이프라인 설치 효율성을 크게 향상시킵니다. 정격 압력은 1.6MPa~4.0MPa이고 작동 온도 범위는 -10℃~120℃입니다. 물, 기름, 가스, 약산, 약염기 등 다양한 유체 매체를 안정적으로 운반할 수 있습니다.
|

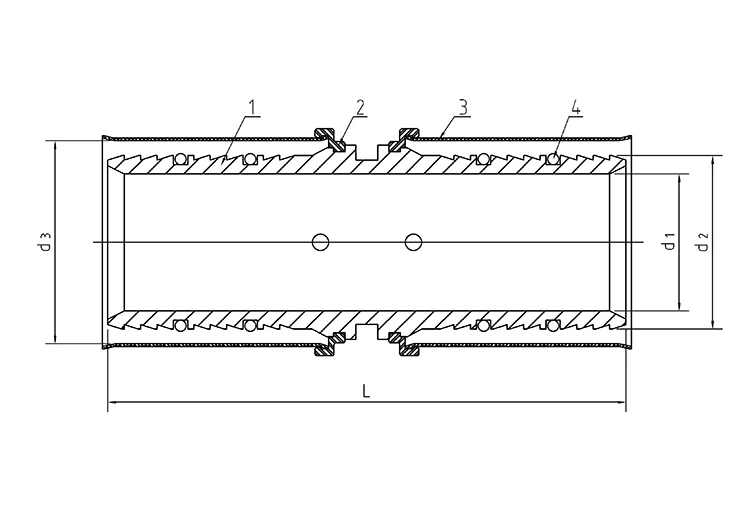

제품 크기 |
알루미늄 플라스틱 복합 파이프 T |
d1 |
d2 |
d3 |
L |
제품 재료 |
|||
|
16mm~16mm |
2.0mm |
7.5 |
11.80 |
16.5 |
51.2 |
CW617 |
체육 |
SUS304 |
EPDM |
|
20mm~20mm |
2.0mm |
10.5 |
15.80 |
20.5 |
52.1 |
||||
|
25mm~25mm |
2.5mm |
15.0 |
19.80 |
25.5 |
65.9 |
||||
|
32mm~32mm |
3.0mm |
20.0 |
25.75 |
32.5 |
66.3 |
||||
|
40mm~40mm |
4.0mm |
25.0 |
31.75 |
40.5 |
94.6 |
||||
|
50mm~50mm |
4.5mm |
34.0 |
40.75 |
50.5 |
95.6 |
||||
|
63mm~63mm |
6.0mm |
42.0 |
50.75 |
63.5 |
139.4 |
CW617 |
체육 |
SUS304 |
EPDM |
밸브 본체는 고품질의 황동 원료를 일체형으로 가공하여 형성됩니다. 구조가 조밀하고 촘촘하며 모래 구멍이나 가스 구멍 등이 없습니다. 전체 구조는 강도가 높으며 변형이나 균열이 발생하기 쉽지 않습니다.
황동 모재는 본질적으로 우수한 방청 및 부식 방지 특성을 가지고 있습니다. 공기 산화 및 중간 침식에 저항할 수 있으며 약산 및 약알칼리와 같은 특수 유체의 운송에 적합합니다. 장기간 사용해도 녹슬거나 노화되는 경향이 없습니다.
이 소재는 균형 잡힌 경도와 인성을 갖고 있습니다. 파이프라인 진동 및 온도-압력 변동 조건에서 조인트 구조의 무결성을 유지하고 인터페이스 변형 및 풀림으로 인해 누출 문제가 발생하는 것을 방지할 수 있습니다.
표준 공칭 압력 범위는 1.6 MPa ~ 4.0 MPa이며 기존 민간 파이프라인, 상업용 유체 파이프라인 및 경공업 파이프라인의 고압 운송에 적합합니다. 압력 베어링은 누출 없이 안정적입니다.
유체 라인용 압입식 황동 직선 커넥터는 -10°C ~ 120°C의 온도 범위에서 지속적이고 안정적으로 작동할 수 있으며, 일년 내내 온도 차이와 파이프라인의 저온 및 고온 조건의 교대 영향을 견딜 수 있습니다. 고온 및 저온 환경 모두에서 성능이 저하되지 않습니다.
물, 석유 제품, 일반 가스, 약산, 약염기와 같은 다양한 유체 매체의 운송에 적합합니다. 일반 조인트의 단일 매체 사용 제한을 깨고 파이프라인 개조 및 신규 설치 프로젝트를 위한 여러 시나리오와 호환됩니다.
성숙한 빠른 삽입 구조 설계를 채택하여 열 융착, 용접, 보호 테이프 권취의 번거로운 공정을 제거합니다. 배관 연결이 간단하고 빠르며, 현장 공사 기간을 획기적으로 단축시킵니다.
독점적인 직선형 연결 구조로 파이프 삽입 후 타이트한 핏과 높은 동축성을 보장합니다. 이는 인터페이스 정렬 불량과 누수 또는 공기 누출 문제를 효과적으로 방지하여 파이프의 밀봉 성능을 보장합니다.
모듈식 빠른 삽입 구조는 비파괴 분해를 지원합니다. 이후의 배관 유지보수, 개조, 교체 시 배관 자재를 절단할 필요가 없으므로 배관 운영비와 공사 손실이 줄어듭니다.
이 제품은 유럽, 미국, 일본 및 한국의 주류 파이프라인 설치 표준과 호환됩니다. 다양한 지역 작업 조건에서 테스트를 거친 후 시장 점유율이 높으며 해외 지역의 대규모 HVAC 및 유체 파이프라인 프로젝트에 적합합니다.
분기 파이프라인 연결 성능의 목표 최적화, 다양한 유체 시스템 분기 전환 및 연결 지점에 완벽하게 적응하고 정확한 파이프라인 레이아웃 구성 요구 사항을 충족합니다.
시장의 주류 파이프 재료 사양과 호환되는 표준화된 사양 설계. 새로운 파이프라인 설치 프로젝트이든 기존 파이프라인 개조 프로젝트이든 완전한 보편성을 바탕으로 직접 교체하고 조정할 수 있습니다.
유체 라인용 압입 황동 스트레이트 커넥터의 각 배치는 공장에서 출고되기 전에 엄격한 수압 내압 테스트, 기밀 테스트 및 나사 정확도 검사를 수행하여 내압 부족, 정렬 편차 또는 밀봉 실패와 같은 문제가 없는지 확인합니다.
제품의 모든 생산, 가공, 테스트 기록은 균일하게 보관되고 유지됩니다. 각 제품 배치는 공정 전반에 걸쳐 추적될 수 있어 소스로부터 제품 품질의 안정성을 보장합니다.
우리는 다양한 엔지니어링 승인 표준 및 국경 간 무역 검토 요구 사항을 충족하는 완전한 재료 테스트 보고서, 완제품 검사 인증서 및 배치 품질 검사 문서 세트를 제공할 수 있습니다.
각 배송마다 공식 원산지 증명서와 완벽한 품질 검사 자료를 동시에 제공할 수 있어 해외 고객이 신속하게 통관을 완료하고 무역 과정의 장애물을 피할 수 있도록 돕습니다.
파이프라인 선정, 설치 및 시운전, 고장진단 등 전 과정에 걸쳐 기술상담 서비스를 제공하는 전문 기술팀을 보유하여 고객이 사용 중 직면하는 다양한 운영상의 문제를 신속하게 해결해 드립니다.
공장은 대규모 생산을 수행하고 충분한 재고 보유량을 보유하고 있으며 국내 및 해외 시장에서 대규모 엔지니어링 주문을 수행할 수 있어 공급 효율성을 보장하고 장기적으로 안정적인 협력 및 조달 요구 사항을 충족합니다.
가정용 급수 및 난방수 파이프라인의 분기 연결에 적합합니다. 설치가 빠르고 안정적이며 가정의 일반적인 온도 및 압력 조건과 호환되며 구조가 편리하고 심미적으로 좋습니다.
상업용 건물의 중앙 공조 및 중앙 난방 유체 파이프라인에 적합합니다. 다중 매체 적응성은 상업 환경의 복잡한 파이프라인 운송 요구 사항을 충족합니다.
석유, 가스, 약산, 약염기와 같은 산업용 경유체 파이프라인에 사용할 수 있습니다. 넓은 온도 압력 성능은 산업 단지 조건과 호환됩니다.
유럽, 미국, 일본, 한국의 파이프라인 건설 표준을 준수합니다. 해외 일괄 인프라 및 HVAC 개조 프로젝트에 적합합니다. 국경을 넘는 유체 파이프라인 지원을 위해 선호되는 액세서리입니다.
A: 기존의 나사식 조인트는 설치가 번거롭고 수동으로 자재를 감아야 하며 미끄러지거나 누출되기 쉽기 때문에 시공 효율성이 낮습니다. 본 제품은 퀵 인서트 구조를 채택하여 용접 및 복잡한 나사 가공 작업이 필요 없습니다. 더 빠르게 설치되고 더 강한 밀봉 안정성을 갖습니다. 또한 다양한 매체 및 광범위한 온도 압력 조건과 호환되며 전반적인 실용성은 기존 조인트를 훨씬 능가합니다.
답: 그렇습니다. 유체 라인용 프레스핏 황동 직선 커넥터는 다양한 매체 조건에서 테스트되었으며 일반 물과 오일 매체뿐만 아니라 일반 가스, 약산 및 약 알칼리의 안정적인 운송에 적합하여 다양한 경공업 시나리오의 운송 요구를 충족합니다.
A: 아니요. 제품의 온도 허용 범위는 -10°C ~ 120°C입니다. 정상적인 냉온교체, 저온부동액, 고온급수 조건에서 구조와 밀봉성능이 안정적으로 유지되며 균열, 누수, 박리 등의 문제가 발생하지 않습니다.
답: 물론이죠. 1.6 MPa - 4.0 MPa의 넓은 압력 등급 범위는 충분한 압력 안전 중복성을 갖춘 가정 장식 배관, 상업용 HVAC 및 경공업 유체 파이프라인에 대한 대부분의 산업 시나리오를 포괄합니다.
