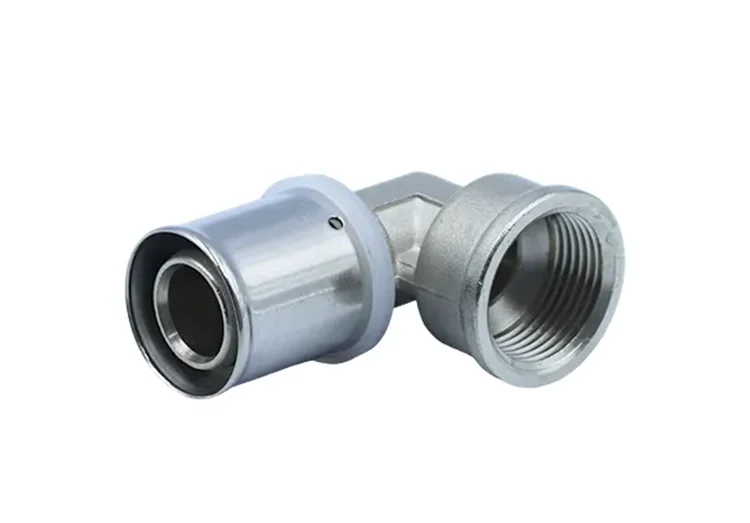

수나사 및 암나사가 있는 압축 황동 엘보 피팅은 파이프라인 코너 전환에 최적화된 다용도 구성 요소입니다. 기존 단일 기능 설계의 한계를 뛰어넘어 압입 포트, 암나사산 및 수나사산을 단일 장치에 통합하여 배관과 나사식 장비 간의 90° 회전 및 양방향 전환을 모두 처리하는 원스텝 솔루션을 제공합니다.
무연 DZR 방지 단조 황동으로 제작된 핵심 구조는 정밀 CNC 가공을 거칩니다. 식품 등급 EPDM 밀봉 링과 결합된 이 피팅은 압입 공정 후 안전한 폐쇄 루프 밀봉을 생성하여 열 순환 및 수압 변동과 같은 복잡한 작동 조건에서도 안정적인 성능을 보장합니다.
|

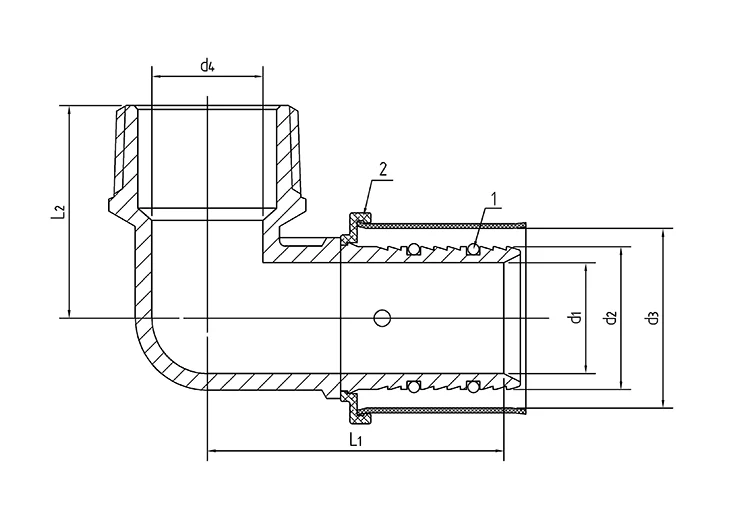

제품 크기 |
알루미늄 플라스틱 복합 파이프 T |
d1 |
d2 |
d3 |
d4 |
L1 |
L2 |
파이프 스레드 |
제품 재료 |
|||
|
16mm-1/2"M |
2.0mm |
7.5 |
11.80 |
16.5 |
7.5 |
42 |
28.3 |
G/PT/NPT |
CW617 |
체육 |
SUS304 |
EPDM |
|
20mm-1/2"M |
2.0mm |
10.5 |
15.80 |
20.5 |
10.5 |
42 |
30.3 |
|||||
|
20mm-3/4"M |
2.0mm |
10.5 |
15.80 |
20.5 |
10.5 |
45 |
33.6 |
|||||
|
25mm-3/4"M |
2.5mm |
15.0 |
19.80 |
25.5 |
15 |
52.4 |
34 |
|||||
|
25mm-1"M |
2.5mm |
15.0 |
19.80 |
25.5 |
20 |
56.4 |
38.3 |
|||||
|

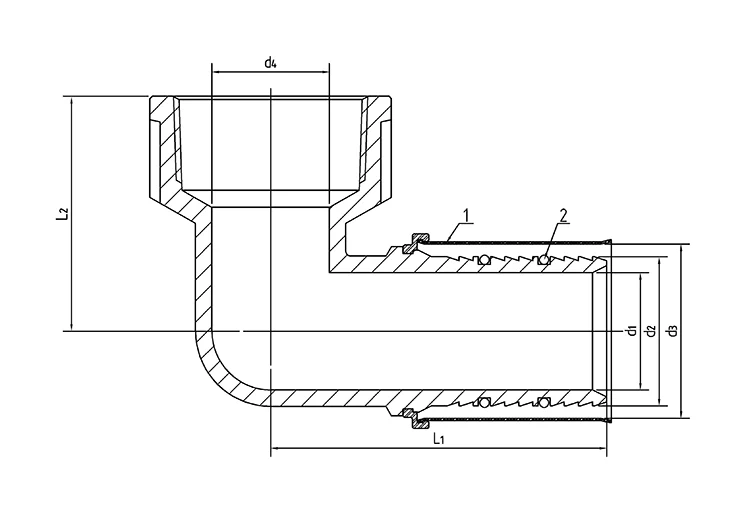

제품 크기 |
알루미늄 플라스틱 복합 파이프 T |
d1 |
d2 |
d3 |
d4 |
L1 |
L2 |
파이프 스레드 |
제품 재료 |
|||
|
16mm~1/2"F |
2.0mm |
7.5 |
11.80 |
16.5 |
7.5 |
42 |
27 |
G/PT/NPT |
CW617 |
체육 |
SUS304 |
EPDM |
|
20mm~1/2"F |
2.0mm |
10.5 |
15.80 |
20.5 |
10.5 |
42 |
29 |
|||||
|
20mm~3/4"F |
2.0mm |
10.5 |
15.80 |
20.5 |
10.5 |
45 |
32 |
|||||
|
25mm~3/4"F |
2.5mm |
15.0 |
19.80 |
25.5 |
15 |
52.4 |
34 |
|||||
|
25mm~1"F |
2.5mm |
15.0 |
19.80 |
25.5 |
20 |
56.4 |
37.6 |
|||||
고밀도 단조 황동으로 제작되어 소재가 조밀하고 균일합니다. 이는 부식 및 탈아연화 관련 노화를 효과적으로 방지하고, 중금속 침출을 방지하며, 식수 시스템의 안전 표준을 충족하며, 지속적이고 장기적인 물 흐름에 적합합니다.
나사산 프로파일, 밀봉 홈, 팔꿈치 각도 및 내부 삽입 구멍은 모두 고정밀 CNC 가공을 통해 가공됩니다. 이를 통해 엄격한 치수 공차, 정확한 나사 결합 및 매끄러운 밀봉 표면이 보장되어 소스에서 조립 간격과 누출 위험을 효과적으로 제거합니다.
기본 재료와 밀봉 구성 요소 모두 염수 분무 부식 및 노화 테스트를 통과했습니다. 이 제품은 습한 파이프 샤프트, 고온과 저온의 교대, 유체 침식과 같은 복잡한 환경에 적응할 수 있으며 장기간 사용 시 녹, 스케일링 및 변형을 방지합니다.
표준 엘보 각도를 특징으로 하는 이 디자인은 난류 없이 원활한 유체 흐름을 보장합니다. 이는 파이프라인 코너 회전 요구 사항을 완벽하게 충족하므로 숨겨진 주거용 설치와 조밀한 상업용 배관 레이아웃 모두에 적합합니다.
이 압축 황동 엘보 피팅은 수나사산과 암나사산이 모두 통합된 구조를 갖추고 있습니다. 표준 BSP 및 NPT 사양과 호환되며 추가 어댑터 없이 수나사 및 암나사 배관 구성 요소에 직접 연결됩니다.
한쪽 끝은 업계 표준 도구와 호환되는 표준화된 압축 인터페이스를 갖추고 있어 구리 및 얇은 벽의 스테인레스 스틸 파이프에 대한 안정적인 연결을 보장하므로 신규 설치 및 시스템 개조 모두에 이상적입니다.
극한의 온도와 노화에 저항하는 고탄성 EPDM 밀봉 링이 장착되어 있습니다. 수나사 및 암나사가 있는 압축 황동 엘보 피팅은 경화나 균열 없이 유연성을 유지하여 물 공급 및 바닥 난방 시스템의 열 순환 조건에서 오래 지속되는 밀봉 성능을 보장합니다.
특수 도구를 사용하여 압축하면 파이프와 피팅이 단단히 맞물려 환형 방수 장벽을 형성합니다. 이렇게 하면 씰이 제자리에 단단히 고정되어 느슨해지거나 누출될 위험이 없습니다.
잦은 압력 변동과 계절에 따른 열팽창/수축을 견디도록 설계된 피팅은 치수 변화에 따라 자체 조정되므로 누출이 없고 장기적으로 압력이 안정적인 작동을 보장하며 향후 유지 관리의 필요성이 줄어듭니다.
기존의 용접, 접착제 또는 나사 밀봉 테이프가 필요하지 않습니다. 콜드프레스 조립공정으로 스파크나 고열이 발생하지 않아 밀폐된 천장공간, 고급 인테리어, 화재가 제한된 작업장에 적합합니다.
단일 피팅은 방향 변경, 수-암 전환, 파이프 연결 등 여러 기능을 처리하므로 복잡한 구성 요소 조합이 필요하지 않습니다. 이로 인해 설치 단계가 대폭 줄어들고 현장 조립 효율성이 향상됩니다.
단일 피팅이 다양한 엘보와 어댑터를 대체하여 필요한 부품의 재고를 간소화하고 보관 부담을 줄입니다. 이는 표준화된 대규모 프로젝트에 이상적인 솔루션입니다.
집 전체의 물 공급 및 온수 배관 회전/연결에 적합합니다. 다양한 나사식 밸브 및 수량계와 호환됩니다. 재료는 안전하고 친환경적이므로 장기간 숨겨진 설치에 이상적입니다.
주거용 및 상업용 바닥 난방의 방향 변경 및 장비 연결에 적합합니다. 고온 저항 밀봉 구조는 지속적인 고온 물 순환 중에 안정성을 보장하고 노화 및 누출을 방지합니다.
사무실 건물 및 소매 공간의 중앙 냉방 및 지역 난방 네트워크에 적합합니다. 컴팩트한 디자인은 좁은 파이프 샤프트와 천장 모서리에 적합하여 고주파 연속 상업 운영 요구 사항을 충족합니다.
공장 상온수 및 저압 순환액 라인의 방향 전환에 적합합니다. 내식성과 안정적인 압력 처리 기능을 제공하여 표준 경공업 배관 조건에 이상적입니다.
생산 전에 황동 빌렛과 EPDM 밀봉 링은 합금 조성 분석과 염수 분무 부식/노화 테스트를 거칩니다. 엄격한 심사를 통해 표준 이하의 부품이 생산 라인에 들어가는 것을 방지합니다.
스레드 정확도, 굽힘 각도 공차, 밀봉 홈 표면 마감과 같은 중요한 매개변수를 정밀하게 검증하기 위해 대량 생산 중에 매시간 무작위 샘플을 채취하여 배치 전반에 걸쳐 일관된 사양을 보장합니다.
모든 피팅은 개별 기밀 누출 테스트 및 인발 저항 테스트를 거칩니다. 시뮬레이션된 장기 압력 변동 및 진동 조건에서 구조적 안정성이 검증되며 부적합 제품은 모두 거부됩니다.
생산 배치 번호, 검사 로그 및 원자재 검증 문서가 영구적으로 보관되므로 원자재부터 선적까지 모든 피팅 배치에 대한 전체 수명주기 품질 추적이 가능합니다.
국내 프로젝트 승인 기준 및 해외 통관 기준을 완벽하게 충족하는 재료 테스트 보고서, 공장 품질 인증서, 부식 테스트 기록 및 공식 원산지 인증서를 요청 시 제공할 수 있습니다.
당사의 전문 기술 팀은 조립 편차나 정렬 불량과 같은 문제를 방지하기 위해 수나사형 피팅과 암나사형 피팅을 일치시키기 위한 표준 압입식 절차와 기술을 자세히 설명하는 장기적인 실무 지침을 제공합니다.
누수, 실 불일치, 압입 연결 풀림 등 설치나 사용 중 발생하는 문제를 업무 시간 중에 신속하게 해결하고, 목표한 문제 해결과 표준화된 솔루션을 제공합니다.
A: 이 제품은 DZR(Dezincification Resistant) 무연 단조 황동으로 제작되었습니다. 장기간의 물 흐름 중에 탈아연 부식을 효과적으로 방지하는 높은 재료 밀도와 컴팩트한 구조가 특징입니다. 주거용 식수배관의 안전기준을 준수하며, 연속적이고 장기간 운영에 적합합니다.
A: 아니요. 내부 흐름 채널은 정밀 가공을 통해 최적화됩니다. 내벽은 직경 감소 없이 매끄러우며 90° 회전은 부드러운 전환을 제공합니다. 물 흐름 저항이 최소화되어 흐름 제한, 물 정체 또는 과도한 압력 손실과 같은 문제를 방지합니다.
A: 아니요. 피팅은 일체형 단조를 통해 형성되므로 접합이나 용접과 관련된 약점을 제거합니다. 나사산과 압입 포트의 구조적 레이아웃은 균형 잡힌 응력 분포를 보장하여 접합된 어댑터 엘보우에 비해 전반적인 구조적 강도가 우수합니다.
답: 그렇습니다. 내열성 및 노화 방지 기능을 갖춘 식품 등급의 내후성 EPDM 밀봉 링이 장착되어 있습니다. 열 순환 중에 경화, 변형 또는 누출 없이 바닥 난방 시스템의 높은 순환수 온도를 장기간 견딜 수 있습니다.
답: 그렇습니다. 압입 연결 사양은 정확한 공차로 표준화되어 시중에서 판매되는 표준 얇은 벽의 스테인리스 스틸 및 구리 배관과 완벽한 호환성을 보장합니다. 이는 신규 설치와 기존 시스템의 개조 모두에 적합합니다.
A: 아니요. 공장에서 출고되기 전에 제품은 엄격한 풀아웃 저항 및 고압 유지 테스트를 거칩니다. 연동형 프레스핏 구조는 안전한 고정력을 제공하여 매일의 수압 변동과 사소한 파이프라인 진동을 견딜 수 있어 장기적으로 안정성과 누수 없는 성능을 보장합니다.
