매체 유체용 자동 프로그램 흐름 밸브

대형 쇼핑몰, 사무실 건물, 주거 단지의 중앙 집중식 냉난방 시스템은 BMS 플랫폼을 사용하여 유체 분배를 관리합니다. 기존의 수동 또는 자동 작동 밸런싱 밸브는 이러한 스마트 플랫폼과 통합할 수 없으므로 원격, 예약 또는 구역별 정밀 흐름 제어를 제공하지 못합니다. 네트워크의 지속적인 압력 변동으로 인해 구역 전반에 걸쳐 가열 또는 냉각이 고르지 않게 되는 경우가 많으며, 펌프가 최대 부하로 작동하면 에너지 소비가 높아집니다. 또한 분할형 밸브 어셈블리에는 복잡한 구성 요소, 지루한 설치 및 배선, 연결부 누출 위험이 더 높습니다.

매체 유체용 자동 프로그래밍 흐름 밸브는 스마트 HVAC BMS 애플리케이션용으로 특별히 개발된 전자 제어식 프로그래밍 가능 흐름 밸브입니다. 밸브 본체는 두꺼워지고 부식에 강한 HPb59 황동으로 정밀 주조되었으며 표준 0-10V 및 Modbus BMS 신호와 호환되는 스테퍼 모터 구동 전자 액추에이터가 장착되어 있습니다.

정확한 선형 흐름 제어를 위한 고정밀 접지 밸브 코어가 특징이며 사전 설정된 프로그램에 따라 분기 흐름을 자동으로 조정하여 네트워크 압력 변동에 대응하고 구역 온도를 안정화함으로써 펌프 에너지 소비를 효과적으로 줄입니다.

밸브에는 이중층 내열성 EPDM 씰이 통합되어 가열 및 냉각 매체의 장기간 순환 중에 누출 없는 작동을 보장합니다. 통합 설계로 파이프 조인트를 최소화하고 현장 배관 레이아웃과 전기 배선을 단순화합니다.

매니폴드 및 다양한 히팅배관 재질과 호환되는 표준 나사산으로 원격 운전, 유지보수, 스케줄링 구역 기반 유량 제어를 지원합니다. 사무실 건물, 상업 단지 및 대규모 주거 지역 사회의 스마트 HVAC 수도 시스템에 널리 적용 가능하며 정밀 원격 제어와 장기적인 밀봉 신뢰성의 균형을 유지합니다.

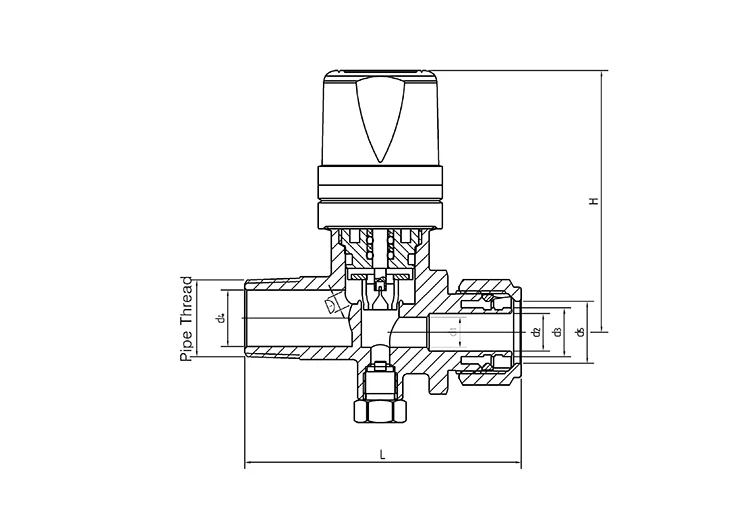

기술적인 매개변수

밸브 몸체 재질 특성

1. 두꺼워진 부식 방지 HPb59 황동

밸브 본체는 단일의 두꺼운 단위로 단조되어 높은 재료 밀도와 강도를 제공합니다. HVAC 가열 및 냉각 매체로 인한 부식을 견디고 연중 지속적인 열 순환에 적합하며 변형이나 균열에 강합니다.

2. 부식 방지 표면 보호

황동 기판은 석회질 축적 및 매체로 인한 부식을 방지하기 위해 정밀 표면 처리를 거칩니다. 장기간 작동 중에도 스케일링 및 산화에 대한 저항력이 유지되어 밸브의 사용 수명이 연장됩니다.

3. 규정을 준수하는 분광 재료 테스트

황동 원재료는 배치별 분광 분석을 거쳐 유해 중금속이 침출되지 않도록 보장하고 대규모 상업용 HVAC 배관 프로젝트에 사용되는 재료에 대한 승인 표준을 충족합니다.

지능형 전자 제어 기능

1. 범용 빌딩 자동화 호환성

두 가지 주요 BMS(빌딩 관리 시스템) 신호 유형(0~10V 아날로그 및 Modbus 디지털 통신)을 지원하는 통합 스테퍼 모터 액추에이터가 특징이므로 다양한 스마트 빌딩 제어 시스템에 원활하게 통합할 수 있습니다.

2. 프로그래밍된 로직을 통한 정밀한 선형 흐름 제어

선형 유량 조절을 위한 고정밀 접지 밸브 코어가 장착되어 있습니다. 매체 유체용 자동 프로그램 흐름 밸브는 미리 설정된 제어 프로그램을 지원하여 시간 일정과 구역에 따라 분기 유량을 자동으로 조정하여 세련되고 지능적인 순환수식 균형을 달성합니다.

3. 동적 압력 안정화

파이프라인 압력 변동에 대한 실시간 응답으로 자동 밸브 개방 조정이 가능합니다. 이는 분기 회로의 흐름을 안정화하여 대규모 HVAC 시스템의 원거리 구역과 인근 구역 사이의 열 불균형 문제를 해결합니다.

밀봉 및 누출 방지 설계

1. 이중층 내열성 EPDM 씰링

HVAC 응용 분야용으로 특별히 설계된 이중 EPDM 개스킷이 특징입니다. 이는 뜨겁고 차가운 주기를 번갈아 견디며 매체에 장기간 노출되는 동안 경화, 수축 또는 균열을 방지합니다.

2. 기밀성, 누출 방지 설계

밸브 코어와 본체 나사산의 동시 밀봉으로 정확한 맞춤이 보장됩니다. 이는 변동하는 압력 조건에서도 누출을 제로로 유지하여 파이프라인 누출 또는 누출 실패를 효과적으로 방지합니다.

3. 장기간 연속 운전에 적합합니다.

씰링 어셈블리는 10,000회 이상의 고온 및 저온 주기를 포함하는 내구성 테스트를 거쳤으며 상업용 HVAC 응용 분야에서 연중 중단 없이 작동하는 동안 씰링 성능이 저하되지 않도록 보장합니다.

통합 설치의 장점

1. 통합 설계로 배관 연결 감소

밸브 본체와 전자 제어 액추에이터 모듈은 단일 장치로 성형되어 별도의 액추에이터나 어댑터 피팅이 필요하지 않습니다. 이는 나사산 연결 수를 크게 줄이고 여러 지점에서 누출 위험을 낮춥니다.

2. 현장배관 및 전기배선 단순화

컴팩트하고 유선형인 구조는 표준화된 전기 연결 포트를 갖추고 있어 배관 레이아웃과 제어 배선 절차를 단순화하여 대규모 HVAC 프로젝트의 현장 설치 시간을 단축합니다.

3. 다양한 파이프 재질과 호환되는 범용 나사 가공

밸브 입구 및 출구는 업계 표준 범용 나사산을 사용하므로 바닥 난방 및 중앙 에어컨 시스템의 가열/냉각 매체에 사용되는 다양한 매니폴드 및 배관 재료와 직접 호환됩니다. 이는 신축 및 개조 프로젝트 모두에서 레거시 밸브를 직접 대체하는 역할을 합니다.

상업용 HVAC 애플리케이션을 위한 에너지 절약 가치

1. 지능형 구역 기반 예약 흐름 제어

건물 자동화 프로그램을 활용하여 시스템은 시간과 구역에 따라 유량을 조정합니다. 매체 유체용 자동 프로그램 흐름 밸브는 비작업 시간 동안 매체 흐름을 자동으로 줄여 비효율적인 펌프 작동을 방지합니다.

2. 안정적인 유압 균형 및 시스템 에너지 소비 감소

난류와 국부적인 고압 손실을 제거하기 위해 분기 전체의 흐름 균형을 동적으로 조정하여 순환 펌프의 부하를 줄이고 장기적으로 중앙 냉난방 시스템과 지역 난방 시스템의 전체 에너지 소비를 크게 낮춥니다.

3. 원격 중앙 집중식 O&M

빌딩 자동화 플랫폼과 통합하면 밸브 작동 매개변수를 원격으로 모니터링하고 흐름 제어 프로그램을 수정할 수 있으므로 시운전을 위해 기계실을 자주 현장 방문할 필요가 없으며 지속적인 상업용 HVAC 유지 관리와 관련된 인건비도 절감됩니다.

적합한 애플리케이션 시나리오

1. 사무실 건물을 위한 지능형 중앙 에어컨 시스템

다층 사무실 건물의 중앙 집중식 냉난방 배관과 호환됩니다. 건물 자동화 시스템과 통합되어 구역 기반 온도 제어 및 원격 프로그램 조정이 가능해 여러 사무실 층에 걸쳐 냉난방 통합 관리가 용이해집니다.

2. 쇼핑몰 및 상업단지의 대규모 HVAC 프로젝트

상업 공간은 유동인구가 많고 냉난방 부하의 변동이 심합니다. 프로그래밍 가능한 제어 밸브는 업무 시간을 기준으로 파이프라인 흐름을 자동으로 조정하여 여러 구역의 온도 균형을 맞추고 운영 에너지 소비를 줄입니다.

3. 대규모 주거 공동체를 위한 중앙 난방 시스템

이 시스템은 고층 주거용 건물의 난방/냉방 매체용 메인 라인과 분기 라인의 흐름을 관리합니다. 흐름 프로그램은 건물이나 유닛별로 미리 설정하여 고층과 저층 사이의 온도 차이의 균형을 맞출 수 있어 스마트 커뮤니티 난방 관리 플랫폼과의 호환성을 보장합니다.

4. 기존 HVAC 시스템의 스마트 개조

자동 밸런싱 밸브가 없는 기존 시스템은 광범위한 배관 교체 없이 업그레이드할 수 있습니다. 기존 밸브를 이러한 프로그래밍 가능한 스마트 밸브로 교체하기만 하면 지능형 제어로 신속하게 업그레이드할 수 있으며 원격 모니터링 및 제어를 위해 빌딩 관리 시스템(BMS)에 통합할 수 있습니다.

End-to-End 표준화된 품질 관리 시스템

1. 원료의 내구성 시험

황동 밸브 본체는 배치별 스펙트럼 분석을 거칩니다. 전자 액추에이터, 고정밀 밸브 코어 및 EPDM 씰은 열 순환, 정수압 저항 및 수만 번의 개방/폐쇄 주기를 포함한 엄격한 테스트를 거쳐 고장이 발생하기 쉬운 구성 요소를 식별하고 제거합니다.

2. 완제품에 대한 100% 종합 성능 테스트

모든 프로그래밍 가능 유량 밸브는 유량 보정, BMS 신호 통신 안정성, 정수압/기밀 누출 테스트 등 세 가지 핵심 검사를 거칩니다. 흐름 제어 정밀도, 전자 신호 응답, 파이프라인 밀봉 무결성 등 주요 성능 지표가 엄격하게 검증되었습니다.

3. 코딩을 통한 배치 수준 추적성

각 밸브 본체에는 고유한 생산 배치 번호가 새겨져 있습니다. 단조, 가공, 전자 조립, 최종 검사 등 모든 생산 단계의 데이터가 보관되어 완벽한 추적성을 보장합니다. 배송에는 포괄적인 자재 보고서와 공장 검사 인증서가 포함됩니다.

애프터 서비스 정책

1. 12개월 제조업체 보증

모든 제품에는 황동 밸브 본체 균열, 전자 액추에이터 신호 오류, 밸브 코어 고착 및 개스킷 누출과 같은 재료 및 기술과 관련된 고유한 품질 문제를 다루는 표준 12개월 제조업체 보증이 함께 제공됩니다.

2. 전자-유압 시운전에 대한 전문 기술 지침

전문 엔지니어가 BMS 배선 표준, 흐름 프로그램 구성, 유압 밸런싱, 누출 또는 신호 결함 문제 해결 등을 다루는 일대일 실무 지침을 제공함으로써 대규모 프로젝트의 현장 시운전 중 재작업의 필요성을 최소화합니다.

3. 다국어, 24/7 국경 간 고객 지원

다국어 온라인 지원팀은 글로벌 시간대를 수용하여 해외 HVAC 계약자 및 BMS 시스템 통합업체의 제품 선택, 대량 주문 상태 업데이트, 판매 후 문제 해결과 관련된 문의에 신속한 응답을 보장합니다.

4. 대량 프로젝트를 위한 맞춤형 프로그래밍 및 OEM 부품의 장기 공급

대규모 상업 단지 및 지역 난방 프로젝트의 경우 특정 BMS 모델 및 구역 요구 사항에 맞는 맞춤형 제어 프로그램을 제공합니다. 또한 전자 액추에이터, EPDM 개스킷, 고정밀 밸브 코어 등 OEM 교체 부품의 안정적인 장기 공급을 보장합니다.

FAQ

Q1: 스마트 빌딩 애플리케이션을 위한 표준 자체 작동 밸런싱 밸브에 비해 프로그래밍 가능한 전자 흐름 밸브의 주요 장점은 무엇입니까?

A: 표준 자동 작동 또는 수동 밸런싱 밸브에는 전자 통신 모듈이 없습니다. BMS 네트워크에 통합하거나 원격, 예약 또는 구역 기반 지능형 제어를 지원할 수 없습니다. 이는 시설 관리자가 조정을 위해 기계실을 직접 방문해야 하며 흐름 설정이 변화하는 점유율이나 시간대 부하에 적응할 수 없음을 의미합니다. 당사의 프로그래밍 가능 유량 밸브는 0-10V 및 Modbus BMS 신호와 호환되는 스테퍼 모터 액추에이터를 갖추고 있습니다. 자동화된 다단계 흐름 제어 및 원격 중앙 집중식 관리를 지원하므로 건물 운영자는 중앙 워크스테이션에서 구역 온도를 조정하고, 사람이 없는 시간 동안 흐름을 줄이며, 네트워크 전체의 압력 차이를 동적으로 보상할 수 있습니다. 대규모 상업용 HVAC 프로젝트의 경우 이는 기존 기계식 밸런싱 솔루션에 비해 시운전을 위한 인건비 절감, 에너지 소비 감소, 구역 온도 더욱 안정적인 것으로 해석됩니다.

Q2: 0-10V 및 Modbus 제어 신호는 시중의 대다수 BMS 장비와 호환됩니까?

A: 두 가지 모두 상업용 HVAC 및 BMS 제어를 위한 보편적인 표준이며, 중앙 냉난방 및 지역 난방 BMS 시스템의 국내 및 국제 주류 브랜드와 호환됩니다. 대량 프로젝트의 경우 통신 프로그램을 고객의 특정 제어 장비 모델에 맞게 맞춤화할 수 있습니다.

Q3: 이중층 EPDM 씰은 고온 매체와 저온 매체를 장기간 순환하는 동안 물 누출 또는 누수가 발생합니까?

A: HVAC 응용 분야용으로 설계된 특수 EPDM 개스킷과 함께 제공되며 고온 및 저온을 견딜 수 있습니다. 이는 10,000회 이상의 열 순환 주기를 포함하는 공장 내구성 테스트를 통과했습니다. 바닥 난방 및 중앙 공조 시스템에서 발견되는 냉난방 매체에 장기간 노출되어도 굳거나 수축하거나 균열이 발생하지 않으며, 밸브 본체의 이중 위치 밀봉 구조는 일관된 기밀성과 누출 방지를 보장합니다.

Q4: 통합형 올인원 설계로 인해 파이프 샤프트에 설치하기가 더 어렵습니까?

A: 아니요. 매체 유체용 자동 프로그래밍 흐름 밸브와 전기 액추에이터는 유선형 단일 장치로 성형되어 공간을 많이 차지하는 외부 액세서리가 필요하지 않습니다. 최소한의 배선 공간이 필요한 표준화된 단거리 제어 케이블 인터페이스를 갖추고 있어 표준 기계실 및 장비 파이프 샤프트에 편리한 설치 및 배선이 가능합니다.
