바닥 난방 파이프 통합 유량 제어 밸브

이 바닥 난방 파이프 통합 유량 제어 밸브는 Huitong이 주거용 및 중소형 상업용 난방 시스템을 위해 특별히 개발한 기계 장치입니다. HPb59 황동 단일 조각으로 단조되었으며 석회질과 산화에 저항하는 니켈 도금 마감 처리가 특징입니다.

명확한 눈금 표시가 있는 정밀 엔지니어링 밸브 코어가 통합되어 있어 개별 회로의 물 흐름을 수동으로 정밀하게 미세 조정할 수 있습니다. 이를 통해 집 전체의 난방 온도 균형을 신속하게 맞출 수 있어 고르지 못한 난방 문제를 효과적으로 해결할 수 있습니다.

밸브 본체에는 이중층 내열성 EPDM 개스킷이 포함되어 있어 장기간 온수 및 냉수 순환 압력 하에서 누출 없는 성능을 보장합니다. 통합 설계로 인해 추가 어댑터가 필요 없으며 잠재적인 누출 지점이 줄어들고 크기가 작아 좁은 매니폴드 캐비닛에 쉽게 장착할 수 있습니다.

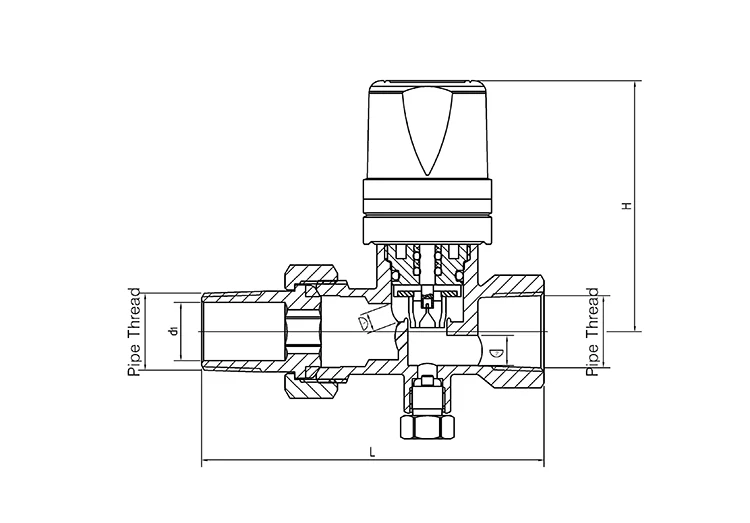

기술적인 매개변수

재료 및 제조상의 장점

1. HPb59 단조 황동

두꺼운 벽과 열간 단조를 통해 형성된 이 소재는 밀도가 높고 다공성이나 모래 구멍이 없습니다. 안정적인 압력 저항을 제공하고 바닥 난방 시스템의 연중 온수 및 냉수 순환에 적합하며 변형이나 균열에 강합니다.

2. 니켈 도금 보호 마감

전체 밸브 본체는 니켈 도금 처리되어 황동 기본 재료가 수성 광물 및 습기와 직접 접촉하는 것을 방지합니다. 이는 석회질 축적과 산화/녹을 효과적으로 억제하여 밸브의 사용 수명을 연장합니다.

3. 원료 분광학 시험

황동 빌렛은 배치별 분광 분석을 거쳐 유해한 중금속이 침출되지 않고 재료 사양이 충족되어 실내 주거용 난방 시스템에 대한 환경 표준을 준수하는지 확인합니다.

확장된 유량 조절 기능

1. 정밀 스케일 밸브 코어

명확한 눈금 표시가 있는 특수 내부 밸브 코어가 특징입니다. 사용자는 개별 회로의 물 흐름을 직관적이고 정확하게 미세 조정할 수 있습니다. 조정 설정은 명확하게 정의되어 있고 작동하기 쉬우므로 설정을 위한 특수 장비가 필요하지 않습니다.

2. 집 전체의 온도 차이 균형 맞추기

각 바닥 난방 회로의 유량을 독립적으로 제어함으로써 시스템은 다양한 파이프 저항을 보상합니다. 이는 소스에 더 가까운 파이프가 과열되는 동안 루프 맨 끝에 있는 방이 가열되지 않는 등의 문제를 해결하여 집 전체에 걸쳐 균일하고 안정적인 난방 온도를 보장합니다.

3. 난방 시스템 에너지 소비 감소

가지 전체에 걸쳐 흐름의 균형을 맞추면 국지적인 난류와 비효율적인 순환이 제거됩니다. 이는 순환 펌프의 부하를 줄이고 지속적인 고출력 작동의 필요성을 최소화하여 장기적으로 상당한 에너지 절감 효과를 제공합니다.

이중층 누수 방지 밀봉 구조

1. 이중층 EPDM 내열 가스켓

바닥 난방용으로 설계된 특수 EPDM(Ethylene Propylene Diene Monomer) 개스킷 2개가 장착되어 있습니다. 이 제품은 열 순환에 대한 공장 표준 내구성 테스트를 거쳤으며 60°C가 넘는 뜨거운 물에 장기간 노출되는 경우에도 경화, 수축, 균열 또는 변형을 방지합니다.

2. 다점 동기 씰링 설계

씰은 밸브 코어와 밸브 본체 나사산 모두에 동시에 배치되어 고정밀 장착을 보장합니다. 이는 열 순환으로 인해 수압이 변동하는 경우에도 기밀성과 누수 방지 씰을 유지하여 연결 지점에서 천천히 누출되는 위험을 효과적으로 제거합니다.

3. 장기간 연속 가열에 적합

밀봉 부품은 개별적으로 수만 번의 고온 및 저온 노화 주기를 거쳤습니다. 이를 통해 주거용 또는 상업용 난방 응용 분야에서 일년 내내 중단 없이 작동하는 동안 씰링 성능이 저하되지 않고 유지됩니다.

통합 설치의 장점

1. 일체형 구조로 배관연결 감소

바닥 난방 파이프 통합 유량 제어 밸브 본체와 조정 메커니즘이 단일 장치로 구성되어 있어 추가 어댑터나 흐름 분할 피팅이 필요하지 않습니다. 이는 나사산 연결 지점의 수를 대폭 줄여 소스에서의 누출 위험을 최소화합니다.

2. 좁은 공간에도 적합한 컴팩트한 디자인

유선형의 컴팩트한 구조로 매니폴드 캐비닛 내의 제한된 공간을 절약합니다. 좁은 천장 공간, 수직 파이프 샤프트, 소형 주거용 매니폴드 캐비닛 등 제한된 공간에 번거로움 없이 설치할 수 있습니다.

3. 범용 스레딩 및 다중 파이프 호환성

밸브 본체의 양쪽 끝은 바닥 난방 산업에 공통적인 표준 나사산 사양을 갖추고 있어 주류 매니폴드에 직접 연결할 수 있습니다. PEX 및 알루미늄-플라스틱 복합 히팅 파이프와 호환되므로 새 주택 설치 및 개조 프로젝트 모두에서 오래된 피팅을 직접 교체하는 데 이상적입니다.

적합한 애플리케이션 시나리오

1. 주거용 집 전체 바닥난방

아파트 및 단독주택의 바닥난방에 적합합니다. 전자 제어 시스템이 필요하지 않습니다. 수동 규모 기반 조정은 간단하며 모든 방의 난방 온도 균형을 유지합니다. 컴팩트한 크기로 표준 주거용 바닥 난방 캐비닛에 쉽게 맞습니다.

2. 거리 상점 및 레스토랑을 위한 상업용 난방

사용 빈도가 높고 파이프 불순물이 발생할 가능성이 있는 상업 공간에 이상적입니다. 수동 조정을 통해 필요에 따라 여러 구역에 걸쳐 온도 균형을 맞출 수 있습니다. 통합 구조는 설치를 단순화하여 상업용 장치의 표준화된 대규모 HVAC 배치에 적합합니다.

3. 소규모 사무실 건물 난방 프로젝트

복잡한 건물 자동화가 필요하지 않은 저층 사무실 건물의 중앙 집중식 바닥 난방 시스템에 적합합니다. 비용 효율적으로 유압 균형을 달성합니다. 이 제품에는 프로젝트 승인을 위한 전체 인증이 함께 제공되며 중소형 HVAC 프로젝트의 입찰 및 완료 서류 제출에 대한 요구 사항을 충족합니다.

4. 노후화된 바닥난방 시스템의 개조/개량

누출이나 유량 조정 실패로 인해 문제가 있는 오래되고 단순한 유량 피팅을 교체하기 위한 솔루션입니다. 내장된 메인 배관을 변경하지 않고도 이 통합 유량 밸브로 직접 교체할 수 있으므로 설치 난이도가 낮고 개조 기간이 짧으며 동시에 유압 균형을 비용 효율적으로 최적화할 수 있습니다.

품질 관리 및 테스트 표준

1. 배치별 원료 테스트

황동 빌렛은 화학 성분에 대한 배치별 스펙트럼 분석을 거칩니다. 밸브 코어와 고온 저항성 EPDM 개스킷은 열 순환, 내수압성, 내구성/노화에 대한 별도의 테스트를 거쳐 조기 노화되거나 내압성이 부족하기 쉬운 구성 요소를 선별합니다.

2. 완제품에 대한 100% 종합 성능 테스트

모든 통합 유량 밸브는 하우징 수압 저항, 기포 기반 기밀성/누출 감지, 10,000회의 개폐 주기를 포함하는 시뮬레이션 내구성 테스트 등 전체 테스트를 거칩니다. 이러한 테스트는 압력 한계, 밀봉 안정성, 밸브 코어 부드러움 및 조정 스케일의 정확성을 종합적으로 검증합니다.

3. 전체 배치 생산 추적성 및 제어

각 밸브 본체에는 고유한 생산 배치 번호가 레이저로 표시되어 있습니다. 단조, 스레딩, 밸브 코어 조립, 최종 검사 등 모든 단계의 데이터가 보관되어 완벽한 추적성을 보장합니다. 배송 시 주거용 바닥 난방 검사, 상업용 HVAC 프로젝트 완료 서류 및 해외 통관에 대한 모든 요구 사항을 충족하는 황동 재료 스펙트럼 분석 보고서 및 공장 정수압/기밀 인증서를 제공합니다.

판매 후 지원 정책

1. 12개월 제조업체 보증

모든 제품에는 황동 본체 균열, 조립 문제로 인한 누출, 밸브 코어 고착 또는 스케일/다이얼 고장과 같은 고유한 재료 및 제작 결함을 다루는 표준 12개월 제조업체 보증이 함께 제공됩니다.

2. 유압 밸런싱에 대한 전문 기술 지침

전문 기술자가 매니폴드 흐름 밸브 조립 표준, 실제 다이얼 조정 방법, 단면 파이프라인 압력 테스트, 씰 누출 문제 해결 등을 다루는 일대일 지침을 제공하여 현장 설치 및 시운전 중 재작업 시간을 줄입니다.

3. 다국어, 24/7 국경 간 고객 지원

다국어 온라인 지원팀은 글로벌 시간대를 수용하여 해외 도매업자 및 중소 바닥 난방 계약업체의 제품 선택, 대량 주문 추적, 판매 후 문제 보고에 관한 문의에 신속한 응답을 보장하고 국경 간 원활한 의사소통을 보장합니다.

4. 대량 프로젝트 맞춤화 및 OEM 부품 장기 공급

대규모 상업용 또는 주거용 대량 조달 프로젝트의 경우 매니폴드 파이프 직경 및 캐비닛 레이아웃 요구 사항을 기반으로 맞춤형 스레드 사양을 제공합니다. 또한 OEM EPDM 개스킷 및 조정 가능한 밸브 코어와 같은 교체 가능한 마모 부품을 안정적이고 장기적으로 공급합니다.

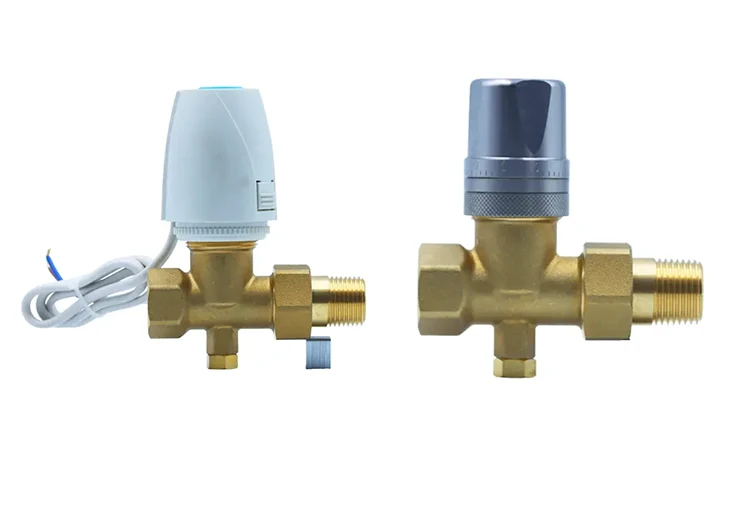

비교: 통합 유량 제어 밸브와 매체 유체용 자동 프로그래밍 유량 밸브

1. 시스템 적용의 차이점

바닥 난방 파이프 통합 유량 제어 밸브: 전자 액추에이터 없이 기계식 수동 다이얼 조정 기능이 있습니다. 이 제품은 빌딩 자동화 시스템(BAS)이 부족한 주거용 주택, 중소 상점 및 소규모 사무실 건물의 바닥 난방 시스템을 위해 특별히 설계되었습니다. 저렴한 비용으로 기본적인 유압 밸런싱에 최적화되었습니다. 프로그램 제어식 유량 밸브: 스테퍼 모터 전자 제어 모듈 장착; 0-10V 및 Modbus 빌딩 자동화 신호와 호환됩니다. BMS 지능형 관리 플랫폼(예: 대형 쇼핑몰, 고층 사무실 건물, 지역사회 중앙 난방 시설)을 갖춘 상업용 HVAC 프로젝트에 적합합니다. 원격 프로그램 기반 흐름 제어를 지원합니다.

2. 유량 조정 방법의 차이

통합 유량 제어 밸브: 밸브 코어의 수동 회전에 의존합니다. 단일 분기에 대한 미세 조정은 직관적인 규모를 통해 이루어집니다. 관련된 전기 제어 배선이나 자동화 호스트가 필요하지 않습니다. 현장 시운전에는 전문 전기 제어 기술자가 필요하지 않습니다. 프로그램 제어식 흐름 밸브: 빌딩 시스템을 통해 로컬 수동 조정과 원격/예약 자동 흐름 제어를 모두 지원합니다. 전기 제어 신호 라인 설치 및 자동화 호스트와의 통합이 필요합니다. 시운전에는 건물 자동화 프로그래밍에 대한 전문 지식이 필요합니다.

3. 프로젝트 규모 및 비용의 차이

통합 유량 제어 밸브: 중소 규모 바닥 난방 프로젝트(주거 개조, 소규모 상점, 저층 사무실)를 대상으로 합니다. 전기 제어 부품이 없는 유선형 구조가 특징입니다. 더 낮은 단위 조달 비용; 대규모의 비용 효율적인 HVAC 설치에 적합합니다. 프로그램 제어식 유량 밸브: 상업 단지 및 고층 중앙 난방 시스템과 같은 대규모 HVAC 프로젝트에 적합합니다. 전자 제어 모듈과 정밀 밸브 코어를 포함하면 단가가 증가합니다. 스마트 빌딩 업그레이드를 위한 예산이 있는 고급 상업 프로젝트에 적합합니다.

4. 유지보수 및 예비 부품의 차이점

통합 유량 제어 밸브: 전기 부품이 포함되어 있지 않습니다. 밸브 코어와 개스킷만 마모 부품입니다. 예비 부품 종류가 거의 필요하지 않으며 교체가 간단합니다. 유지 관리에는 전기 기술자가 필요하지 않습니다. HVAC 설치자가 부품 교체를 처리할 수 있습니다. 낮은 유지 관리 비용. 프로그램 제어식 흐름 밸브: 마모 부품에는 전자 액추에이터, 통신 모듈, 밸브 코어 및 개스킷이 포함됩니다. 전기 부품 고장에는 전문 기술자의 문제 해결이 필요합니다. 더 넓은 범위의 예비 부품이 필요합니다. 전반적인 장기 유지 관리 비용이 더 높습니다.

5. 설치 요구사항의 차이

통합 유량 제어 밸브: 나사형 파이프 연결만 필요합니다. 전기 배선을 위한 공간이 필요하지 않습니다. 소형 바닥 난방 캐비닛이나 숨겨진 천장 배관에 직접 설치할 수 있습니다. 추가 배선 설치 단계가 필요하지 않습니다. 프로그램 제어식 유량 밸브: 배관 설치 외에도 전기 제어 배선을 배치하기 위한 공간을 확보해야 합니다. 기계실 및 장비 파이프 샤프트에는 지지 케이블 트레이가 필요하므로 현장 건설 단계와 노동 시간이 늘어납니다.

FAQ

Q1: 구식 단순 플러그나 스케일이 없는 표준 피팅과 비교하여 바닥 난방용 통합 유량 제어 밸브의 주요 장점은 무엇입니까?

A: 구식 플라스틱 플러그와 단순한 파이프 피팅에는 흐름 조절 기능이 부족하고 바닥 난방 분기에 걸쳐 물 흐름의 균형을 맞출 수 없어 집 전체의 난방 또는 냉방이 고르지 않게 됩니다. 스케일이 없는 표준 유량 피팅은 조정에 대한 참조가 부족하며 전적으로 설치자의 경험에 의존합니다. 이로 인해 시운전이 어려워지고 후속 흐름 드리프트가 발생하기 쉽습니다. 바닥 난방 파이프 통합 유량 제어 밸브는 정확한 표시가 있는 밸브 코어를 갖추고 있어 각 회로의 유량을 직관적으로 수동으로 조정할 수 있습니다. 통합 구조는 누출되기 쉬운 연결 지점의 수를 줄이고 비용 효율적인 유압 밸런싱을 달성하며 다양한 중소 규모 바닥 난방 프로젝트에 적합합니다.

Q2: 바닥난방 시스템에 순환하는 고온수에 장기간 노출되면 이중층 EPDM 개스킷이 누출되거나 노후화되거나 균열이 발생합니까?

A: 바닥 난방용으로 특별히 설계된 EPDM 씰을 사용합니다. 이 제품은 고온 및 저온(60°C 이상)을 교대로 1,000회 이상 반복하는 공장 내구성 테스트를 통과했습니다. 일년 내내 뜨거운 물에 담가도 굳거나 수축하거나 갈라지지 않습니다. 밸브 코어와 스레드 모두의 이중 지점 밀봉은 장기적으로 연결 지점에서 느린 누출을 효과적으로 방지합니다.

Q3: 표준 범용 나사산은 시중에서 판매되는 대부분의 주거용 및 상업용 바닥 난방 매니폴드와 호환됩니까?

A: 국내외 HVAC 시장에 공통적인 표준 스레드 사양을 활용하므로 주류 바닥 난방 매니폴드 브랜드의 95% 이상과 호환됩니다. 주거용 주택, 자가 건축 주택, 상점, 소규모 사무실 건물 등 다양한 신규 및 기존 시스템에서 직접 교체가 가능합니다. 비표준 매니폴드를 사용하는 대규모 프로젝트에는 맞춤형 스레드 사양을 사용할 수 있습니다.

Q4: 바닥 난방 캐비닛의 제한된 공간에서 소형 밸브 본체와 조정 코어로 인해 작동 중 접근성 문제가 발생합니까?

A: 밸브 본체는 매니폴드 끝이나 분기 라인에 설치하기에 적합한 컴팩트하고 유선형 디자인이 특징입니다. 눈금 조정 핸들만 돌출되어 메인 밸브 본체가 바닥 난방 단열재로 완전히 둘러싸일 수 있습니다. 소형 주거용 난방 캐비닛에 설치하든, 공간이 제한된 좁은 다용도 샤프트에 설치하든, 판금, 배관 또는 단열재에 의해 방해받지 않고 핸들을 수동으로 돌려 유속을 쉽게 조정할 수 있으므로 원활한 1인 작동이 가능합니다.

질문 5: 오래된 바닥 난방 시스템을 개조할 때 내장된 주 공급 라인을 변경하지 않고 이 밸브를 직접 교체하여 설치할 수 있습니까?

답: 물론이죠. 밸브의 스레드 사양은 구형 매니폴드에 사용되는 피팅과 호환됩니다. 개조하려면 기존의 오래된 구성 요소를 제거하고 이 통합 유량 밸브를 직접 설치하면 됩니다. 내장된 주 공급 라인을 절단하거나 수정할 필요가 없으므로 개조의 복잡성은 물론 재료 및 인건비도 크게 줄어듭니다.

Q6: 이 통합 유량 제어 밸브와 범용 유량 제어 피팅의 차이점은 무엇입니까?

A: 범용 유량 제어 피팅은 매니폴드에 연결하기 위해 추가 어댑터가 필요한 범용 구성품입니다. 매니폴드 캐비닛에서 더 많은 공간을 차지하고 잠재적인 누출 지점이 추가됩니다. 이 밸브는 바닥 난방 매니폴드 최종 설치용으로 특별히 설계되었습니다. 단일 통합 본체에 연결과 유량 조절이 결합되어 있고 추가 어댑터가 필요하지 않으며 꽉 조이는 매니폴드 캐비닛에 콤팩트하게 들어맞습니다. 캐비닛 공간이 제한된 주거용 및 중소형 상업용 바닥 난방 프로젝트에 최적화된 선택입니다.
