상하수도, HVAC, 공압 배관 건설 시 배관의 90도 회전 위치는 누출, 복잡한 구조 및 잠재적인 화재 위험이 발생하기 쉽습니다. 전통적인 엘보는 용접이나 실링 테이프를 끼우고 포장하여 설치됩니다. 이 방법은 수작업이 많이 필요하고 고온 용접으로 인해 화재의 위험이 있다. 시간이 지남에 따라 온도 변화와 파이프라인 진동으로 인해 인터페이스가 느슨해지거나 가스가 누출될 수 있습니다. 또한 일반 엘보우의 내부 흐름 채널은 거칠기 때문에 유체 저항이 높아지고 시스템 에너지 소비가 증가합니다.

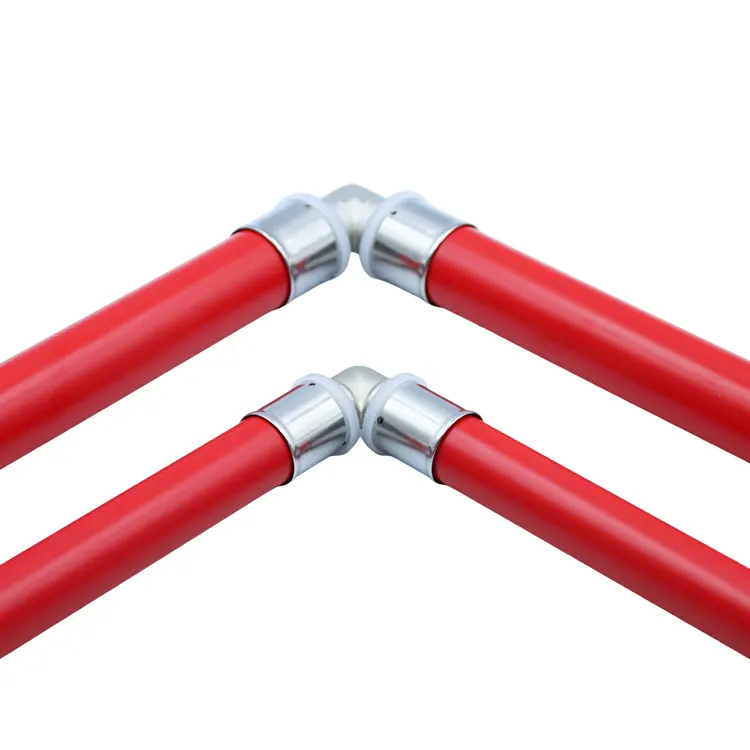

이 황동 프레스핏 엘보우 커넥터는 특히 파이프라인 터닝 구성 및 이후 유지 관리의 다양한 문제점을 해결합니다. 이 제품은 무연 황동으로 제작되었으며 일체형 압축 밀봉 구조가 특징입니다. 용접이나 추가 밀봉 액세서리가 필요하지 않습니다. 표준 압축 도구를 사용하면 영구 밀봉 연결을 신속하게 완료할 수 있습니다.
구리 파이프 및 스테인레스 스틸 파이프와 호환되며 냉수 및 온수, 가열 매체, 압축 공기 등을 이송할 수 있습니다. 작동 압력은 최대 1.6MPa이고 적용 가능한 온도 범위는 -20°C ~ 120°C입니다. 온도 주기와 파이프라인 진동을 오랫동안 견딜 수 있습니다. 내벽은 매끄럽고 유체 손실을 줄이며 가정 장식, 상업용 및 경공업 파이프라인의 신규 설치 및 개조에 선호되는 터닝 액세서리입니다.
|

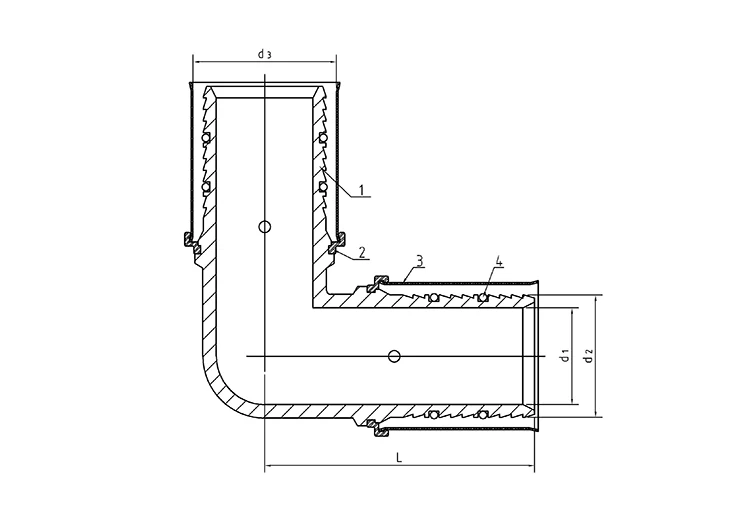

제품 크기 |
알루미늄 플라스틱 복합 파이프 T |
d1 |
d2 |
d3 |
L |
제품 재료 |
|||
|
16mm~16mm |
2.0mm |
7.5 |
11.80 |
16.5 |
37.75 |
CW617 |
체육 |
SUS304 |
EPDM |
|
20mm~20mm |
2.0mm |
10.5 |
15.80 |
20.5 |
40.3 |
||||
|
25mm~25mm |
2.5mm |
15.0 |
19.80 |
25.5 |
49.9 |
||||
|
32mm~32mm |
3.0mm |
20.0 |
25.75 |
32.5 |
54.4 |
||||
|
40mm~40mm |
4.0mm |
25.0 |
31.75 |
40.5 |
69.8 |
||||
|
50mm~50mm |
4.5mm |
34.0 |
40.75 |
50.5 |
76.8 |
||||
|
63mm~63mm |
6.0mm |
42.0 |
50.75 |
63.5 |
107.2 |
||||
밀봉 개스킷이 일체형으로 제공되어 용접, 태핑, 원재료 권취 등의 필요성이 없어 건축 자재 구매 비용이 절감됩니다.
업계 표준 압축 도구와 결합하면 한 사람이 몇 초 안에 파이프 연결을 완료할 수 있어 느슨해짐 없이 영구적인 잠금을 달성하고 전체 파이프라인 건설 기간을 크게 단축하고 인건비를 절감할 수 있습니다.
공정 전반에 걸쳐 고온 용접이 필요하지 않아 화상 및 화재 위험이 없으며, 천장 공간, 밀폐된 장비실, 인구 밀도가 높은 상업용 파이프 경로 등 제한된 건축 공간에 적합합니다.
황동 프레스핏 엘보 커넥터는 중금속 침출 없이 고순도 무연 황동으로 단조되었습니다. 식수 파이프라인의 안전 표준을 준수하며 장기간의 가정용 정수 및 온수 운송에 사용할 수 있습니다.
황동 모재는 밀도가 높고 기계적 강도가 충분합니다. 산화 및 중간 부식에 대한 저항성이 우수합니다. 장기간 물과 공기를 순환시켜도 스케일이나 녹이 발생하지 않으며, 연중 연속 사용에 적합합니다.
정격 압력 용량은 최대 1.6MPa입니다. 추운 환경에서 동결 방지를 위한 -20도부터 열교환 작업을 위한 120도까지의 온도 범위를 견딜 수 있습니다. 계절별 기온차와 냉온주기에 따라 성능이 저하되지 않습니다.
팔꿈치 내부 부분은 고정밀 선삭 및 마무리 가공을 거쳤습니다. 흐름 채널은 평평하고 매끄러워 유체의 흐름 저항을 크게 줄이고 파이프라인의 압력 손실을 낮춥니다. 이는 HVAC 및 가스 공급 시스템의 전반적인 운영 효율성을 향상시킵니다.
전용 탄성 밀봉 개스킷이 내장되어 있어 파이프라인의 열팽창 및 수축과 기계적 진동으로 인한 변형에 적응할 수 있습니다. 장기간 사용하면 안정적인 밀봉이 보장되어 누수 및 공기 누출 결함이 제거됩니다.
공구 압착 후 파이프 재료와 엘보우가 단단히 결합되어 힘이 고르게 분산됩니다. 수압 및 기압 변동 시 파이프 재료 미끄러짐이나 인터페이스 느슨해짐이 없어 파이프라인 작동의 장기적인 안정성을 보장합니다.
표준화된 압축포트 설계로 별도의 변환조인트 없이 동관, 스테인레스관과 안정적으로 연결할 수 있습니다. 새롭고 오래된 파이프라인 개조를 직접 사용할 수 있습니다.
황동 프레스핏 엘보 커넥터는 냉수, 가정용 온수, 고온 가열 매체 및 압축 공기와 같은 일반적인 유체를 안전하게 이송할 수 있습니다. 여기에는 물 공급 및 배수, 중앙 에어컨, 중앙 난방 및 공압 파이프라인이라는 네 가지 시나리오가 포함됩니다.
전체 크기는 작고 규칙적이며 천장의 좁은 공간, 좁은 파이프 샤프트 및 장비 내부의 좁은 공간에 적합합니다. 복잡하고 다양한 각도의 파이프라인 레이아웃에 유연하게 적응할 수 있습니다.
완제품의 각 배치가 공장을 떠나기 전에 내압 및 내압 테스트, 씰링 기밀 누출 감지 및 크기 정확도 교정의 세 가지 검사 절차가 모두 완료됩니다. 크기 편차, 씰링 불량, 압력 저항 부족 등 불량 제품이 제거됩니다.
원자재 투입, 가공, 성형, 완제품 검사 등 전 과정을 일관적으로 기록, 보관합니다. 각 제품 배치는 프로세스 전반에 걸쳐 추적될 수 있어 다양한 제품 배치의 일관되고 안정적인 품질을 보장합니다.
재료 검사 인증서, 완제품 내압성 및 밀봉 테스트 보고서, 공식 원산지 인증서를 맞춤형으로 제공합니다. 국내 프로젝트 승인 및 서류 제출 표준과 해외 국경 간 통관 및 검사 표준을 완벽하게 충족합니다.
공장은 비표준 사양 및 특수 작업 조건에 대한 맞춤형 생산을 지원합니다. 대규모 상업 및 산업 프로젝트의 파이프라인 레이아웃 및 중간 특성을 기반으로 맞춤형 전용 크기의 벤드 및 피팅을 생산할 수 있습니다.
성숙한 대외 무역 서비스 시스템을 통해 Brass Press-fit Elbow Connector 배송의 각 배치에는 완전한 통관 자격 문서 세트가 함께 제공될 수 있어 해외 고객의 통관 절차를 단순화하고 국경 간 무역의 시간과 비용을 줄일 수 있습니다.
전문 유체 파이프라인 기술 팀은 파이프라인 선택, 압축 설치 지침 및 현장 오류 문제 해결 솔루션을 제공할 수 있는 장비를 갖추고 있습니다. 국내외 고객의 공사 및 운영 이슈에 신속하게 대응합니다.
주거용 급수관 및 온수관의 90도 회전 연결에 사용됩니다. 무연 소재로 제작되어 안전하고 환경친화적입니다. 은폐형 압축 설치는 누출 위험이 없으며 가정 장식의 정밀하고 은폐된 파이프라인 구축에 적합합니다.
상업용 건물 중앙 에어컨의 냉난방 순환 파이프라인을 전환하는 데 적합합니다. 낮은 흐름 저항 설계는 공조 시스템의 에너지 소비를 줄여주며 일년 내내 빈번하고 지속적으로 작동하는 상업용 건물에 적합합니다.
120℃ 온수 순환에 장기간 견딜 수 있습니다. 밀봉된 구조는 파이프라인의 열팽창 및 수축으로 인한 변형을 방지하고 주거 지역 및 산업 단지의 중앙 난방 파이프라인에서 선회 및 연결을 위해 안정적으로 사용됩니다.
공장 작업장에서 압축 공기 공급 파이프라인을 돌리는 데 적합합니다. 가스 누출 없이 밀봉이 견고하고 압력 베어링 성능이 안정적이어서 소형 산업용 공압 장비의 파이프라인 개조 요구 사항을 충족합니다.
현장 파이프라인이 구리 파이프 또는 얇은 벽의 스테인레스 스틸 파이프인 경우 해당 파이프 직경 압축 엘보우를 직접 선택하십시오. 이 두 가지 파이프 재료를 혼합하여 사용하는 개조 프로젝트의 경우 이 범용 압축 인터페이스를 균일하게 채택하며 추가 크기 변경 액세서리가 필요하지 않습니다.
가정용 급수 및 가정용 온수의 경우 납 함량이 없는 기본 모델이 선호됩니다. 바닥 난방, 중앙 난방 고온 온수 파이프라인의 경우 120℃ 고온을 견딜 수 있는 밀봉 모델을 미리 준비합니다. 작업장 압축 공기 공압 파이프라인의 경우 기밀성이 향상된 배치 제품을 선택하십시오.
북반구 겨울의 실외 파이프라인이나 가열되지 않은 지하 지하실의 경우 -20℃ 저온을 견딜 수 있는 밀봉 모델을 선택해야 합니다. 실내 상온 급수 및 공조 수로의 경우 표준 모델이 사용 요구 사항을 충족할 수 있습니다.
천장 공간 및 좁은 장비 캐비닛과 같은 좁은 건축 위치의 경우 소형 소형 압축 엘보우를 우선적으로 선택하십시오. 개방형 기계실 및 지상 노출 배관의 경우 기존 표준 모델을 선택할 수 있어 보다 충분한 설치 작업 공간을 제공합니다.
1.0MPa 미만의 압력을 갖는 가정용 수돗물 및 소규모 바닥 난방 시스템의 경우 표준 1.6MPa 내압 모델이면 충분합니다. 상업용 중앙 에어컨 및 대형 난방 장치의 경우 압력 중복성을 확보하고 1.6MPa 내압 사양을 균일하게 구매하여 고압 누출 위험을 제거하는 것이 좋습니다.
답변: 기존 엘보우에는 복잡한 구성 공정이 있으며 용접 공정은 화재 안전 위험을 초래합니다. 시간이 지남에 따라 관절이 느슨해지고 누출되는 경향이 있습니다. 반면에 Brass Press-fit Elbow 커넥터는 용접이 필요하지 않으며 추가 밀봉 액세서리가 필요하지 않습니다. 시공속도가 빠르고, 압축성형 후 접합부가 영구적으로 안정됩니다. 진동과 온도 변화에 강하고 누출이 없습니다. 전반적인 건설 비용과 장기 운영 비용이 저렴합니다.
답: 물론이죠. 무연 황동 소재로 유해물질이 전혀 배출되지 않는 제품입니다. 가정용 급수자재에 대한 국내 관련 규격을 준수하며, 가정용 정수시스템 및 가정용 온수배관에 안전하고 영구적으로 사용할 수 있습니다.
A: 누출이 없을 것입니다. 팔꿈치에는 내부에 특수 고온 및 저온 내성, 충격 방지 밀봉 개스킷이 장착되어 있습니다. 냉간 및 고온 사이클과 지속적인 진동 내구성 테스트를 거친 후 파이프라인의 열팽창 및 수축에 적응하여 장기간 안정적인 밀봉 및 접착을 유지할 수 있으며 누수 또는 공기 누출 문제가 없습니다.
A: 파이프 측면에서는 구리 파이프 및 스테인레스 스틸 파이프와 호환될 수 있습니다. 미디어의 경우 냉수, 가정용 온수, 고온 열매체, 압축 공기를 운반할 수 있습니다. 가정 장식 및 민간 사용, 상업용 HVAC, 경공업 공압 배관 등 다양한 시나리오에 적용 가능합니다.
