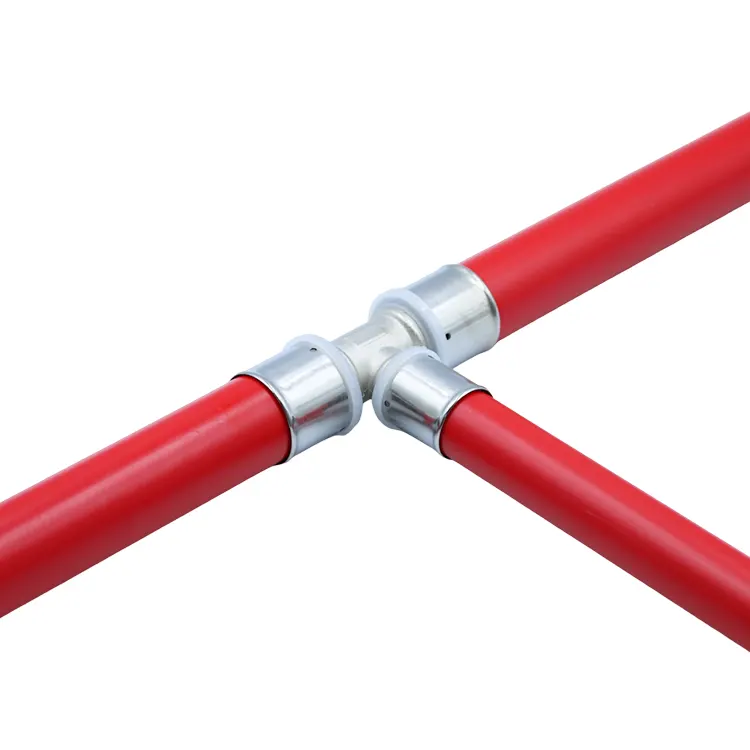

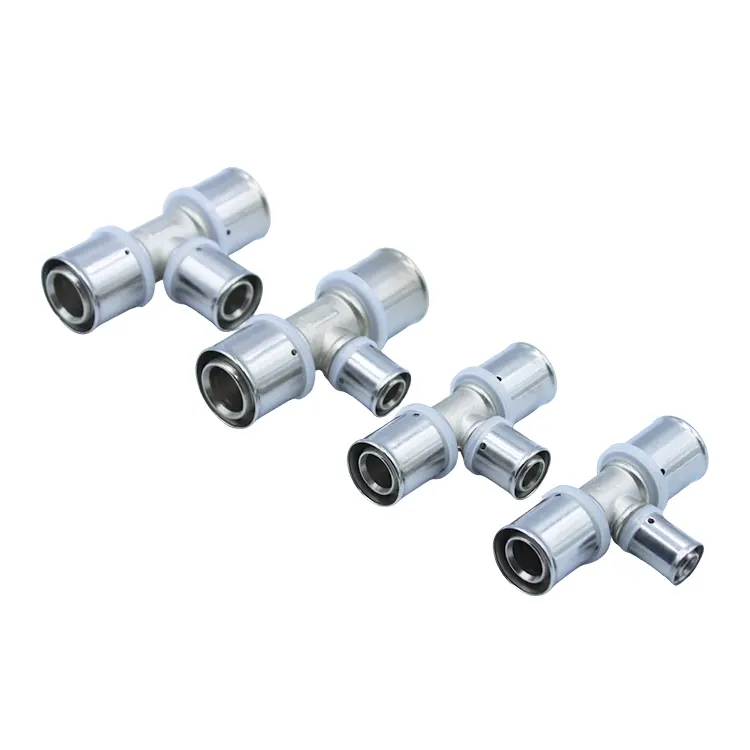

Brass Reducing Press-fit Tee는 파이프 전환 및 직경 변경 시나리오를 위해 특별히 설계된 특수 3방향 파이프 피팅입니다. 단일 단조 공정을 통해 고순도 황동으로 제작되어, 구조 전체에 걸쳐 접합부 틈이 없어 풀림 위험을 효과적으로 제거합니다. 성숙한 비용접 압축 연결 기술을 채택하여 태핑, 용접 또는 밀봉 보조 재료가 필요하지 않으며 신속한 현장 조립에 적합합니다.
고성능 씰링 구조를 갖추고 있어 파이프 시스템의 빈번한 압력 변동을 견딜 수 있어 파이프 씰링을 유지하고 누출이 없는 상태를 오랫동안 유지할 수 있습니다. 내부 흐름 채널 구조가 최적화되어 원활한 유체 흐름과 낮은 압력 강하를 보장하는 동시에 내식성과 노화 방지 특성도 고려했습니다. 다양하고 복잡한 배관 환경에 적응할 수 있으며, 구리관, 스테인리스강관 등 주류 배관 재질과 호환됩니다.
|

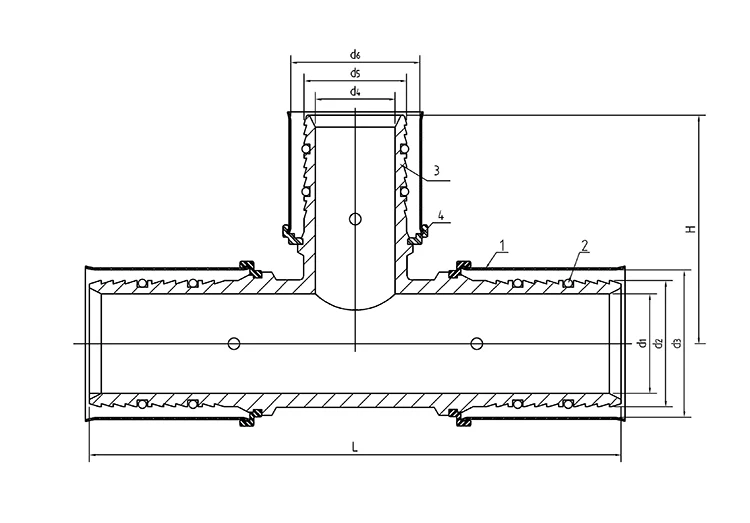

제품 크기 |
알루미늄 플라스틱 복합 파이프 T |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
L |
H |
제품 재료 |
|||
|
25/25mm~16mm |
2.5/2.0mm |
15.0 |
19.80 |
25.5 |
7.5 |
11.80 |
16.5 |
92.2 |
42 |
CW617 |
체육 |
SUS304 |
EPDM |
|
25/25mm~20mm |
2.5/2.0mm |
15.0 |
19.80 |
25.5 |
10.5 |
15.80 |
20.5 |
95.3 |
42.5 |
||||
|
32/32mm~20mm |
3.0/2.0mm |
20.0 |
25.75 |
32.5 |
10.5 |
15.80 |
20.5 |
98.3 |
45.5 |
||||
|
32/32mm~25mm |
3.0/2.5mm |
20.0 |
25.75 |
32.5 |
15.0 |
19.80 |
25.5 |
102.8 |
52.9 |
||||
|
40/40mm~20mm |
4.0/2.0mm |
25.0 |
31.75 |
40.5 |
10.5 |
15.80 |
20.5 |
123 |
48.5 |
||||
|
40/40mm~25mm |
4.0/2.5mm |
25.0 |
31.75 |
40.5 |
15.0 |
19.80 |
25.5 |
127.6 |
55.9 |
||||
|
40/40mm~32mm |
4.0/3.0mm |
25.0 |
31.75 |
40.5 |
20.0 |
25.75 |
32.5 |
133.6 |
57.4 |
||||
|
50/50mm~16mm |
4.5/2.0mm |
34.0 |
40.75 |
50.5 |
7.5 |
11.80 |
16.5 |
125.1 |
52.5 |
||||
|
50/50mm~20mm |
4.5/2.0mm |
34.0 |
40.75 |
50.5 |
10.5 |
15.80 |
20.5 |
128.1 |
53 |
||||
|
50/50mm~25mm |
4.5/2.5mm |
34.0 |
40.75 |
50.5 |
15.0 |
19.80 |
25.5 |
132.6 |
60.4 |
||||
|
50/50mm~32mm |
4.5/3.0mm |
34.0 |
40.75 |
50.5 |
20.0 |
25.75 |
32.5 |
135.6 |
61.9 |
||||
|
50/50mm~40mm |
4.5/4.0mm |
34.0 |
40.75 |
50.5 |
25.0 |
31.75 |
40.5 |
138.6 |
74.3 |
||||
|
63/63mm~25mm |
6.0/2.5mm |
42.0 |
50.75 |
63.5 |
15.0 |
19.80 |
25.5 |
184.4 |
64.9 |
||||
|
63/63mm~32mm |
6.0/3.0mm |
42.0 |
50.75 |
63.5 |
20.0 |
25.75 |
32.5 |
190.4 |
66.4 |
||||
|
63/63mm~40mm |
6.0/4.0mm |
42.0 |
50.75 |
63.5 |
25.0 |
31.75 |
40.5 |
196.4 |
78.8 |
||||
|
63/63mm~50mm |
6.0/4.5mm |
42.0 |
50.75 |
63.5 |
34.0 |
40.75 |
50.5 |
205.4 |
81.3 |
||||

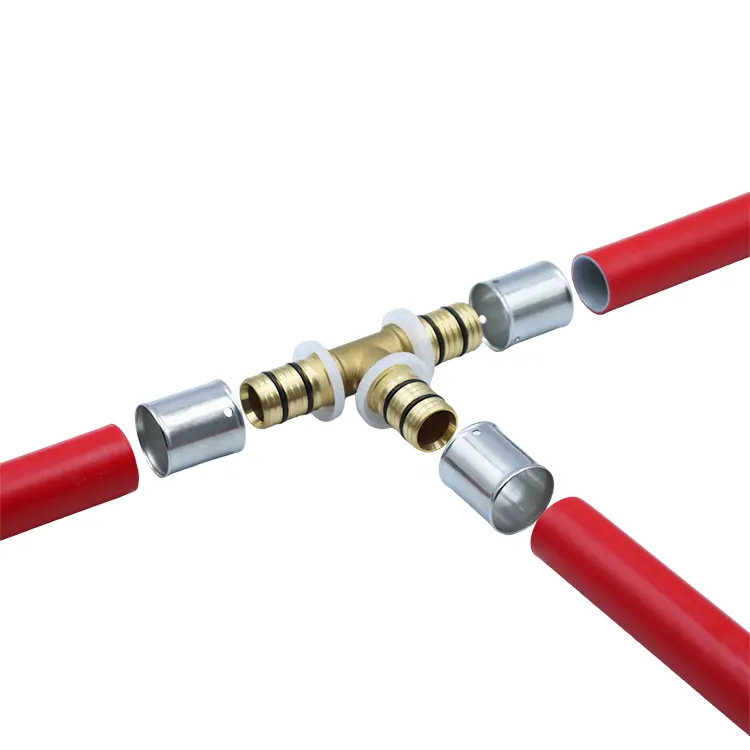

Brass Reducing Press-fit Tee는 전체 제작에 일체형 가공방식을 채택하여 별도의 조립이 필요하지 않습니다. 3방향 이음새는 이음새가 헐거워지거나 틈새로 물이 새는 등의 구조적 위험 없이 전체적으로 촘촘하고 견고하게 일체화되어 있습니다. 전체적인 안정성이 대폭 향상되었습니다.
고순도 황동 모재와 통합 제조 공정이 결합되어 우수한 기계적 강도를 제공합니다. 파이프라인의 수압 영향, 매체 침식 및 약간의 외부 압축을 견딜 수 있습니다. 장기간 사용해도 변형되거나 갈라질 가능성이 없습니다.
독점적인 가변 직경 3방향 구조는 파이프라인 전환과 직경 전환 기능을 동시에 달성할 수 있습니다. 여러 어댑터 구성 요소를 사용할 필요가 없으므로 파이프라인 레이아웃이 단순화되고 누출 지점이 줄어듭니다.

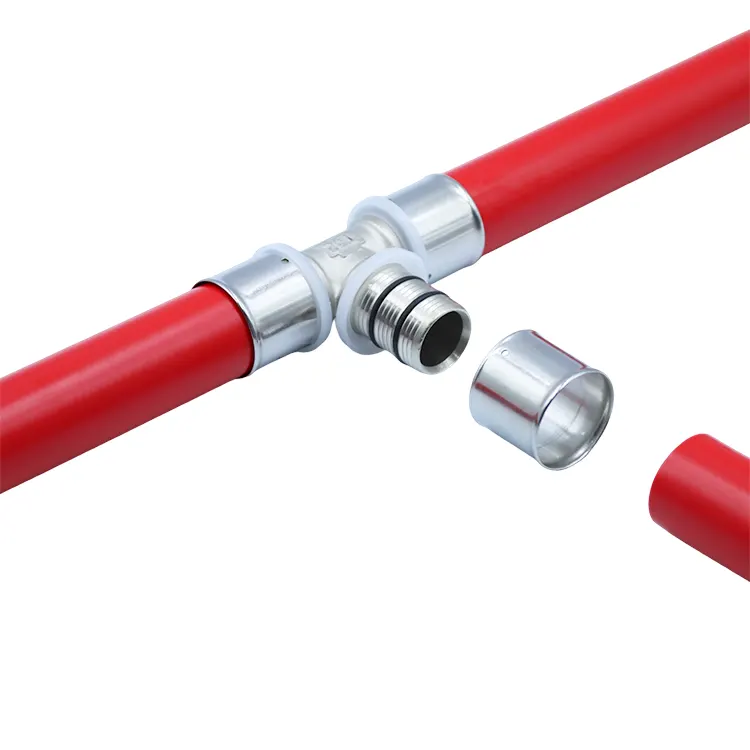

용접, 나사 가공, 밀봉 테이프 포장과 같은 기존 절차를 제거합니다. 표준 압축 도구를 사용하면 연결을 직접 완료할 수 있어 개방형 화염 구조의 안전 위험을 완전히 제거하고 실내 밀봉 구조 시나리오에 적합합니다.
건설 현장의 신속한 설치 작업과 호환되는 표준화된 압축 연결 구조는 파이프라인 부설 기간을 크게 단축하고 인건비를 효과적으로 절감하며 일괄 건설 프로젝트에 적합합니다.
압축 포트는 표준화된 사양을 갖추고 있으며 두 가지 주류 엔지니어링 파이프 재료인 구리 파이프와 스테인레스 스틸 파이프와 안정적으로 연결할 수 있습니다. 새로운 파이프라인 설치와 기존 파이프라인의 개조는 직접적으로 호환될 수 있습니다.
Brass Reducing Press-fit Tee에는 고품질의 특수 밀봉 개스킷이 장착되어 있어 높은 피팅 정확도와 안정적인 복원력을 제공합니다. 파이프라인의 빈번한 압력 변동과 온도 순환에 맞게 특별히 최적화되어 장기간 작동 중에 누출이 발생하지 않도록 보장합니다.
황동 표면을 미세하게 가공하여 부식 방지, 방청, 노화 방지 특성이 뛰어납니다. 복잡한 파이프라인 환경에서 습하고 중간 정도의 침식을 견딜 수 있으며 일년 내내 지속적인 작동에 적합합니다.
안정적인 압력 성능과 넓은 온도 범위로 가정용 급수, 중앙 난방, 산업용 유체 운송 등 다양한 운전 조건에서 장기간 안정적인 운전을 유지할 수 있습니다. 작동 조건에 대한 적응성이 매우 뛰어납니다.
내부 구조는 유체 역학을 통해 최적화되었습니다. 내벽은 매끄럽고 평평하여 유체 흐름의 저항을 최소화하고 파이프라인의 압력 손실을 줄입니다.
3방향 연결 각도가 적당하여 매체의 원활한 흐름을 보장합니다. 국부적인 난기류, 물 축적 또는 가스 축적이 없어 전체 파이프라인 시스템의 균일하고 안정적인 물 순환과 가스 전달을 보장합니다.
저저항 구조로 펌프 및 공기원 장치의 작동 부하를 줄입니다. 장기간 사용하면 HVAC 및 유체 시스템의 에너지 소비를 효과적으로 낮추어 프로젝트의 에너지 절약 효과를 높일 수 있습니다.
구리관 및 얇은 벽의 스테인리스강관의 경우 이 모델의 표준 압축형 가변 직경 3방향 커넥터를 선택해야 합니다. 어댑터 조인트가 필요하지 않으며 인터페이스 매칭이 높아 정렬 불량 및 누출 문제가 제거됩니다.
가정용 급수 및 급탕 시스템의 경우 일반 표준 모델을 선택해야 합니다. 압력 변동이 큰 중앙 난방 고온 파이프라인 및 상업용 파이프라인의 경우 밀봉 및 강화 모델을 사전 주문해야 합니다.
천장이나 파이프 샤프트와 같이 은폐되고 좁은 공간의 경우 설치가 편리하고 고장률이 낮은 컴팩트하고 통합된 모델을 선택해야 합니다. 노출된 건설 프로젝트의 경우 정규 직경 사양을 직접 선택하여 일괄 표준화된 건설을 수행할 수 있습니다.
주거용 건물의 전체 물 파이프라인 전환 및 분지 파이프 직경 수정에 적합하며 밀봉 안전성과 2차 오염이 없으며 장기간 숨겨진 파이프라인 작동에 적합합니다.
온도 및 압력 저항, 노화 방지 특성을 갖추고 주거 지역, 상업용 건물 및 사무실 건물의 중앙 집중식 난방 파이프라인 전환 및 직경 수정에 적합하며 추위와 따뜻한 조건이 번갈아 가며 자주 작동하는 데 적합합니다.
내식성 및 부식 방지 기능이 있어 공장 내 기존 유체 운송의 파이프라인 전환 및 직경 수정에 적합하며 복잡한 산업 매체 및 작업 환경에 대처할 수 있습니다.
Brass Reducing Press-fit Tee의 각 배치는 파열 압력 테스트와 고압 유지 압력 누출 방지 검증을 거쳐 압력 베어링 용량 부족 및 밀봉 불량과 같은 품질 결함을 검사하여 고압 조건에서의 안정성을 보장합니다.
각 부품은 포트 크기, 파이프 직경 공차 및 전환기 각도 정확도를 검사하여 정확한 압축 피팅과 긴밀한 파이프 재료 접착을 보장하고 설치 적응 편차를 방지합니다.
원자재 검증, 가공 및 성형, 완제품 테스트의 모든 데이터는 프로세스 전반에 걸쳐 균일하게 기록 및 유지되므로 원자재부터 배송까지 완전한 추적이 가능하고 제어 가능하고 검증 가능한 품질이 보장됩니다.
우리는 국내 프로젝트 승인 및 해외 통관 요구 사항을 충족하는 자재 인증서, 완제품 품질 검사 보고서, 배치 추적성 문서 및 공식 원산지 인증서를 동시에 제공할 수 있습니다.
파이프라인 선택, 압축 설치 지침 및 작동 조건 적응 지침을 제공하여 설치 과정에서 잘못된 설치 또는 잘못된 선택으로 인한 누출 및 비정상적인 전환을 효과적으로 방지합니다.
해외 및 국내 일괄 프로젝트의 경우 지속적인 사후관리를 제공하여 파이프라인 운영, 부품 교체, 일괄 보충 등 다양한 요구 사항을 신속하게 해결하여 프로젝트의 안정적인 수행을 보장합니다.
A: 기존의 3방향 커넥터는 연결부가 많고 구조가 복잡하며 화재 위험이 있습니다. 시간이 지남에 따라 느슨해지고 누출되는 경향이 있습니다. 이 제품은 조인트 문제가 없는 일체형 구조를 특징으로 합니다. 용접이나 클램핑 없이 설치할 수 있어 효율적이고 안전합니다. 낮은 흐름 저항과 오래 지속되는 밀봉 기능을 갖추고 있어 현대적이고 세련된 건축 및 표준화된 엔지니어링 프로젝트에 더 적합합니다.
A: 아니요. 이 제품은 고압 블라스팅 및 반복적인 압력 변동 테스트를 거쳤습니다. 파이프라인 압력 변화에 적응할 수 있는 고성능 밀봉 구조가 장착되어 있습니다. 장기간의 교대 조건에서도 밀폐력이 유지되어 누출 위험이 없습니다.
A: 완벽하게 호환됩니다. 표준화된 압축 포트는 시중의 주류 구리 파이프 및 벽이 얇은 스테인레스 스틸 파이프와 호환됩니다. 이는 기존 파이프라인과 새 파이프라인의 개조는 물론 혼합 파이프 재료를 사용하는 건설에도 일반적으로 사용할 수 있습니다.
답: 그렇습니다. 제품의 황동 모재는 부식 및 노화에 강하고 구조적 강도가 높으며 중간 침식, 습한 부식 등과 같은 복잡한 조건을 견딜 수 있습니다. 기존 산업용 유체 파이프라인의 장기간 작동에 적합합니다.
