소방 프레스 황동 밸브 나비 핸들

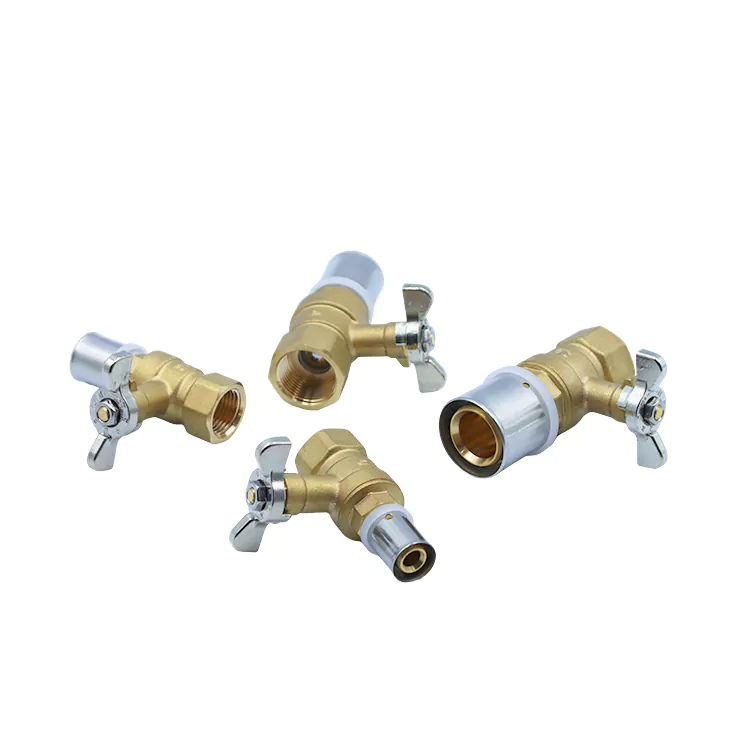

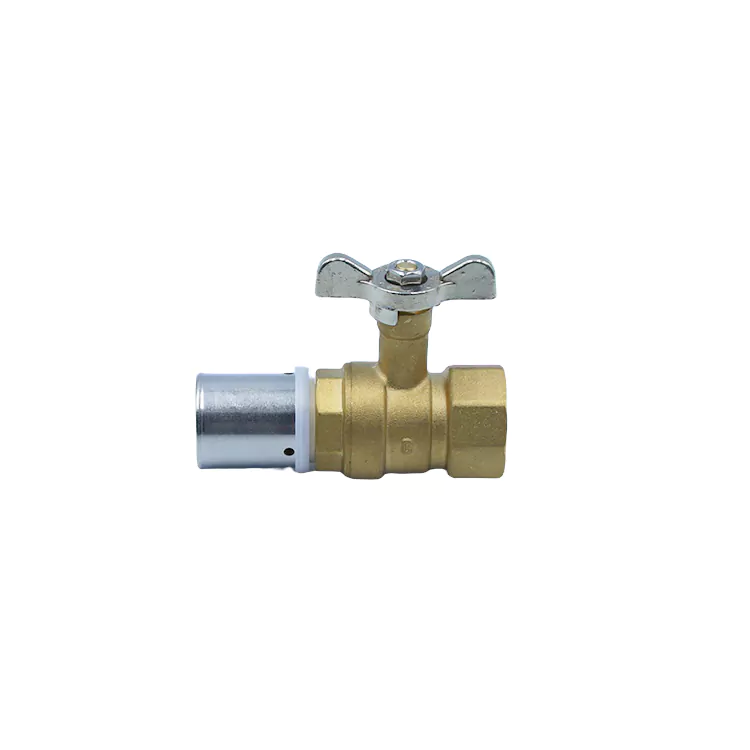

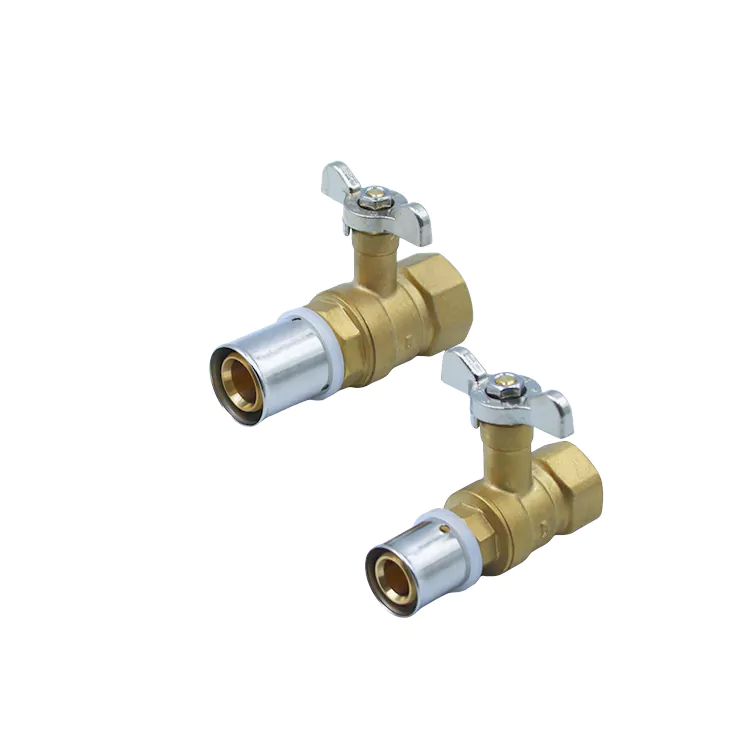

소방 프레스 황동 밸브 버터플라이 핸들은 표준 밸브를 작동할 수 없는 공간에서 안정적인 비상 차단 기능을 제공하는 특정 화재 예방 과제를 위해 특별히 제작되었습니다. 세 가지 엔지니어링 솔루션을 단일 구성 요소로 결합합니다.

압입식 연결 - 용접이나 나사산 작업이 필요하지 않아 화재 위험 없이 완성된 내부에 안전하게 설치할 수 있습니다.

짧은 나비형 핸들 - 최소한의 스윙 반경을 차지하므로 긴 핸들이 벽이나 단열재에 부딪힐 수 있는 좁은 파이프 샤프트에서 90° 작동이 가능합니다.

GA79 호환 HPb59-1 단조 황동 본체 - 누출 없는 밀봉 및 파열 방지 스템 보호 기능을 갖춘 PN16 등급 압력 무결성을 제공합니다.

그 결과, 규정 요구 사항을 충족할 뿐만 아니라 고급 상업용 개조 시설, 호텔 및 주거용 타워에서 발견되는 실제 운영 제약 사항을 해결하는 소방 밸브가 탄생했습니다.

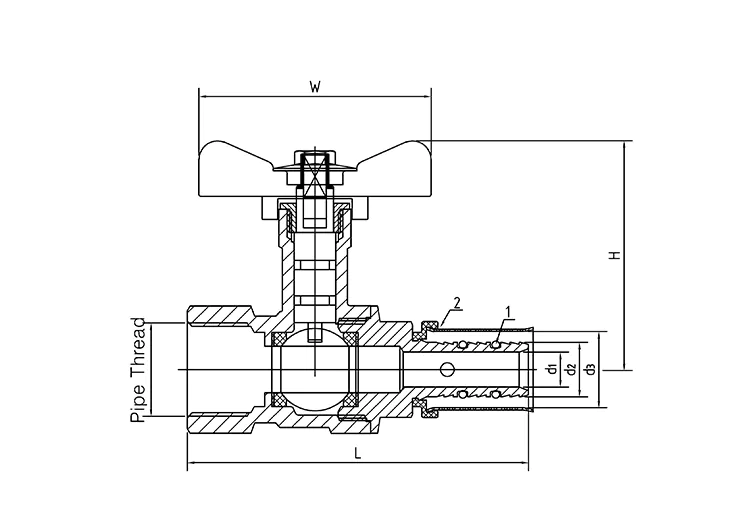

기술적인 매개변수

나비 손잡이

1. 표준 긴 핸들 밸브는 긴밀한 파이프 추격으로 인해 작동하지 않습니다. 실제 화재 방지 설치에서 표준 긴 핸들 밸브는 환경으로 인해 작동하지 않는 경우가 많습니다. 좁은 수직 샤프트, 천장 플레넘 또는 공간이 제한된 장비실에 설치하는 경우 긴 핸들이 인접한 파이프, 벽 또는 구조 빔에 닿아 전체 90° 회전을 방지합니다. 핸들을 가두는 파이프 단열층에 의해 막혀 있습니다. 스윙 반경이 제한된 접근 패널 뒤에 밸브가 움푹 들어간 경우 접근할 수 없습니다.

2. 버터플라이 핸들의 차이점: 이 밸브는 돌출된 긴 레버를 소형의 미끄럼 방지 버터플라이 핸들로 대체합니다. 짧은 스윙 반경은 긴 핸들이 쉽게 회전할 수 없는 좁은 간격에 적합하므로 설치 공간이 아무리 제한되어 있어도 비상 시 밸브가 완전히 열리거나 닫힐 수 있습니다.

3. 90° 1/4회전 비상 대응: 컴팩트한 크기에도 불구하고 버터플라이 핸들은 완전 개방에서 완전 폐쇄까지 완전한 90° 1/4회전 작동을 제공하여 신속한 비상 차단을 위한 화재 규정 요구 사항을 충족합니다. 토크는 장갑을 낀 손으로 작동하는 데 최적화되어 있으며 핸들의 날개 디자인은 습하거나 어두운 환경에서도 안전한 그립감을 제공합니다.

4. 화재 검사를 위한 시각적 구별: 뚜렷한 나비 실루엣으로 인해 화재 안전 검사 중에 이 밸브를 즉시 알아볼 수 있습니다. 검사자는 표준 배관 밸브의 미로를 검색하지 않고도 밸브가 올바른 위치에 있는지 신속하게 식별할 수 있으므로 검사 시간이 단축되고 규정 준수 위험이 최소화됩니다.

화재 대기 조건에 대한 재료 무결성

소방 프레스 황동 밸브 버터플라이 핸들 본체는 장기간의 정압, 드문 작동 및 고장에 대한 제로 허용 오차와 같은 화재 방지의 고유한 요구 사항을 위해 특별히 선택된 재료인 HPb59-1 무연 황동으로 단조되었습니다. 잠재적인 모래 구멍 다공성을 지닌 주조 황동과 달리, 단조 구조는 수십 년간의 사용 기간 동안 PN16(1.6 MPa) 등급을 유지하는 조밀하고 결함 없는 무결성을 보장합니다. 이는 토목 등급 구성 요소가 아닙니다. GA79 화재 안전 사양에 따라 엔지니어링된 산업용 등급 황동이며 배치별 스펙트럼 분석을 통해 검증되어 무연 규정 준수 및 내압 용량을 확인합니다.

안전한 규정 준수 설치를 위한 압입 기술

전통적인 소방 배관 설치에는 화기 작업 허가, 화재 감시 및 용접 후 검사가 필요한 경우가 많습니다. 이 밸브는 그 모든 것을 제거합니다. 스테인리스강 압축 링과 결합된 통합 압입식 포트는 용접이나 나사산 가공, 불꽃이 발생하지 않고 유압 공구만 사용하여 영구적인 누출 방지 연결을 생성합니다.

내장된 실리콘 씰은 화재 시스템 조건에 맞게 특별히 제작되었습니다. 즉, 흐름이 드물고 장기간 정적 침수가 발생하는 상황입니다. 가수분해, 경화 및 변형에 대한 저항력은 수십 년간의 대기 서비스를 시뮬레이션하는 전문 노화 테스트를 통해 검증되었습니다.

이 표준화된 압입 구성은 모든 설치에서 일관된 접합 품질을 보장하여 수동 용접 또는 나사산 접합 조립에 내재된 가변성을 제거하고 소방 계약자의 검사 부담을 크게 줄입니다.

소화 흐름 무결성 및 대기 신뢰성

소방 프레스 황동 밸브 버터플라이 핸들의 크롬 도금 풀 보어 볼 코어는 스프링클러 밀도와 소화전 배출 압력을 유지하는 데 중요한 흐름 제한을 제거합니다. 이는 비용 절감형 감소 내경 밸브가 아닙니다. 내부 직경은 파이프 크기와 일치하여 소방수가 가장 필요할 때 압력 강하를 방지합니다.

두꺼운 PTFE 시트는 양방향 기포 밀봉을 제공하여 수년간의 정압에도 누출이 전혀 없는 상태를 유지합니다. 분출 방지 스템에는 고압 서지 상황에서도 스템 배출을 방지하는 이동 제한 숄더가 통합되어 있습니다. 이는 수년간의 유휴 대기 후에도 완벽하게 작동해야 하는 소방 시스템의 중요한 안전 기능입니다.

포괄적인 크기 범위

1. 표준 소방 배관 직경의 전체 범위: 밸브 시리즈는 DN15에서 DN50까지의 표준 직경을 포괄하며 상업용 건물, 주거 단지 및 소형 장비실에 사용되는 얇은 벽의 스테인레스 스틸 스프링클러 및 소화전 배관의 치수와 완벽하게 일치합니다.

2. 컴팩트한 본체로 설치 공간 절약: 유선형의 컴팩트한 구조는 중복 구성 요소가 없는 통합 압입식 포트 설계를 특징으로 합니다. 조밀한 배관 레이아웃에 적합하고 설치 공간이 최소화되며 표준화된 배관 네트워크 구축이 용이합니다.

3. 신규 및 개조 프로젝트를 위한 범용 호환성: 표준 압입식 인터페이스는 시중에서 판매되는 주류 얇은 벽의 스테인리스 스틸 소방 배관과 호환됩니다. 이 제품은 새로운 설치와 기존 소방 배관 네트워크의 개조 모두에 적합하며 다양한 용도로 사용할 수 있습니다.

화재 예방 엔지니어링을 위한 엄격한 품질 관리

1. 원료의 배치별 분광 스크리닝: HPb59-1 황동 빌렛의 모든 배치는 분광 분석을 거쳐 무연, 내압성 및 내식성 특성을 엄격하게 검증합니다. 스테인레스 스틸 프레스 링과 실리콘 씰은 특수 정압 및 내노화성 테스트를 거쳐 소방 시스템의 장기간 정수 조건에 대한 적합성을 보장합니다.

2. 포괄적인 화재 안전 성능 테스트: 버터플라이 핸들이 있는 각 소방 프레스 황동 밸브는 밸브 본체의 압력 한계, 밀봉 안정성 및 작동 수명을 종합적으로 검증하기 위해 고압 수압 쉘 테스트, 기밀성/누출 테스트 및 10,000사이클 내구성 테스트를 포함한 일련의 순차적 테스트를 거칩니다.

3. 화재 관련 구조 무결성의 정밀 검증: 압입 연결 포트의 평탄도 및 견고성에 대한 엄격한 검사를 수행하고 작동 토크 및 구조적 동축성을 정밀하게 검증합니다. 이러한 목표 접근 방식은 파이프 분리, 연결부 누출 및 작동 방해와 같은 소방 배관 네트워크의 일반적인 위험을 완화합니다.

4. 전체 체인 추적성 및 완전한 규정 준수 문서화: 각 제품에는 고유한 배치 코드가 레이저로 표시되어 전체 생산 추적성을 보장합니다. 우리는 국내 및 국제 시장 모두에서 프로젝트 완료 승인, 서류 제출 및 국경 간 통관에 대한 요구 사항을 완벽하게 충족하는 재료 테스트 보고서, 공장 적합성 인증서 및 CE 인증을 제공합니다.

프로젝트 구현 및 지원 서비스

1. 소방 압입 설치를 위한 전문 기술 지침: 전문 기술자는 압입식 얇은 벽 스테인리스 스틸 소방관, 유압 성형, 고압 네트워크 테스트 및 누출 감지를 포함하여 전체 프로세스를 포괄하는 실무 지침을 제공하여 복잡한 설치 문제를 해결합니다.

2. 다국어 국가 간 프로젝트 조정: 당사의 다국어 고객 서비스 팀은 글로벌 시간대를 수용하여 해외 조달 문의, 주문 추적 및 판매 후 유지 관리 요구 사항에 대한 신속한 응답을 보장하고 대규모 국가 간 프로젝트 협력을 촉진합니다.

3. 대규모 화재 프로젝트를 위한 맞춤형 솔루션: 대규모 스프링클러 네트워크 및 중앙 집중식 소화전 설치의 경우 특정 배관 매개변수 및 건설 표준을 기반으로 맞춤형 제품 선택 계획을 제공하여 대규모 화재 안전 프로젝트의 성공적인 실행을 촉진합니다.

4. 장기 보증 및 순정 부품 공급: 전체 장치에 대한 12개월 제조업체 보증과 스테인레스 스틸 프레스 링 및 밀봉 개스킷과 같은 순정 마모 부품의 안정적인 장기 공급이 포함되어 있어 소방 배관 네트워크의 지속적인 유지 관리 및 수리 요구 사항이 충족됩니다.

특정 화재 안전 애플리케이션에 대한 정밀한 적응

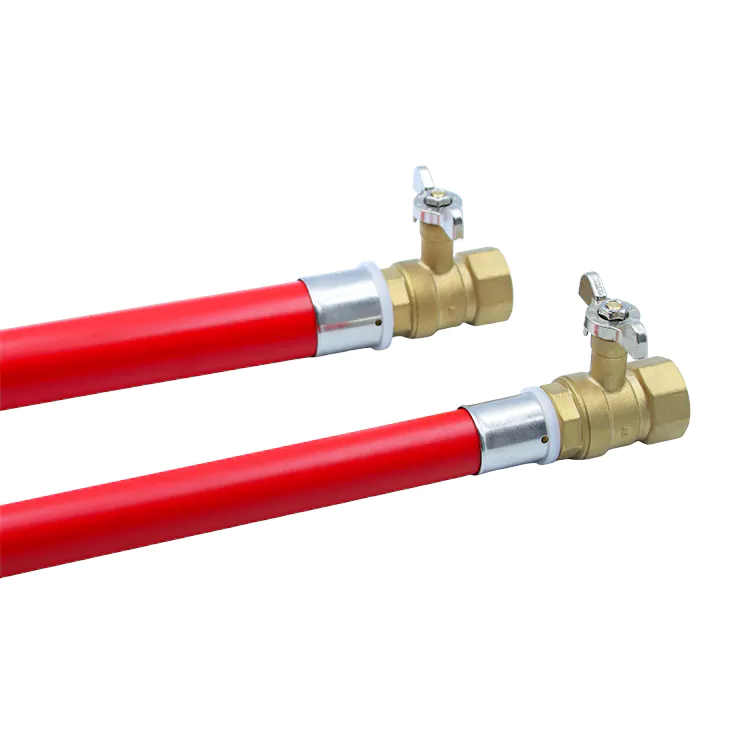

1. 자동 스프링클러 소방 배관 네트워크: 주거용 건물, 상업 단지 및 오피스 타워용 스프링클러 시스템의 얇은 벽 스테인레스 스틸 배관에 적합합니다. 용접이 필요 없는 압입 설치는 고급 맞춤 프로젝트에 이상적이며, 전체 보어 설계는 스프링클러의 안정적인 물 흐름을 보장합니다.

2. 실내 소화전 급수 시스템: 실내 소화전의 분기 및 주 제어 라인과 모두 호환됩니다. PN16 고압 등급은 정압 소화전 공급 요구 사항을 충족하며 나비형 핸들을 사용하면 비상 상황 시 신속하게 열고 닫을 수 있습니다.

3. 노후된 소방 배관망 개조: 열간 작업(용접)의 필요성을 없애고 기존 배관 구조의 무결성을 보존합니다. 압입 기술을 사용하면 오래되었거나 고장난 밸브를 신속하게 교체할 수 있어 건설 복잡성과 프로젝트 일정이 크게 단축됩니다.

4. 장비실용 밀폐형 소방 배관 시스템: 좁은 파이프 샤프트 및 밀폐된 천장 공간과 같은 좁은 공간을 위해 설계되었습니다. 컴팩트한 버터플라이 핸들은 작동 공간 제약을 해결하고, 내구성 있는 씰은 일년 내내 대기 상태를 유지하는 시스템의 신뢰성을 보장합니다.

FAQ

Q1: 소방 프로젝트에서 표준 용접 밸브에 비해 소방 프레스 황동 밸브 버터플라이 핸들의 핵심 장점은 무엇입니까?

A: 표준 용접 밸브에는 엄격한 현장 제어, 높은 안전 위험 및 긴 건설 시간을 수반하는 화기 작업이 필요합니다. 나사식 밸브는 나사산에서 누출이 발생하기 쉽습니다. 이 제품은 유압 압입식 무용접 공정을 활용하여 화기 작업 위험을 제거하고 설치를 가속화합니다. GA79 화재 안전 표준을 준수하며 밀폐된 공간 또는 고급 마감 공간에 이상적이며 안전, 효율성 및 규정 준수와 관련된 주요 프로젝트 과제를 해결합니다.

Q2: PN16 압력 등급은 고층 상업용 소방 배관 네트워크의 요구 사항을 충족합니까?

A: 예, 완벽하게 호환됩니다. 밸브 본체는 강화된 압력 저항을 위해 두꺼워지고 단조된 디자인을 특징으로 하며 PN16 공칭 압력 표준을 지속적으로 충족합니다. 이 제품은 고층 화재 네트워크에서 발견되는 지속적인 압력과 순간적인 고압 서지를 견디고 다양한 상업 및 주거용 물 공급 조건에 적합하며 압력 테스트를 위한 프로젝트 승인 기준을 충족합니다.

Q3: 씰이 장기간 정적인 물에 침수되면 노화되거나 누출되기 쉽습니까?

A: 아니요. 이 제품은 엄격한 장기 정압 및 노화 테스트를 거친 노화 방지 특수 실리콘 씰을 사용합니다. 물의 흐름이 드물고 정적으로 유지되는 경우가 많은 화재 네트워크의 특정 조건에 최적화된 씰은 우수한 가수분해 및 노화 저항성을 제공하여 장기간 사용 중에 연결 지점에서 누출이 발생하지 않도록 보장합니다.

Q4: 짧은 나비형 핸들 디자인이 비상 개폐 작업을 방해합니까?

답변: 아니요, 그렇지 않습니다. 버터플라이 핸들은 토크 최적화 설계가 특징으로 최소한의 노력으로 90° 짧은 스트로크 개폐가 가능합니다. 좁은 파이프 샤프트 및 천장 빈 공간과 같이 공간이 제한된 환경을 위해 특별히 설계되어 편리한 비상 물 차단 및 일상적인 유지 관리가 용이하므로 긴 핸들이 있는 밸브보다 밀폐된 방화 배관 시스템에 더 적합합니다.

Q5: 압입 연결 지점에서 시간이 지남에 따라 파이프가 분리되거나 느슨해질 위험이 있습니까?

A: 아니요. 스테인리스 스틸 프레스 링과 정밀 프레스 성형 공정의 결합으로 안전한 구조가 보장됩니다. 맞물림 깊이와 맞춤은 특수한 공장 결함 감지를 통해 검증됩니다. 일단 형성되면 연결은 안정적이고 사소한 파이프라인 진동과 수압 변동을 견딜 수 있어 분리, 풀림 또는 누출과 같은 화재 안전 위험을 효과적으로 제거합니다.
