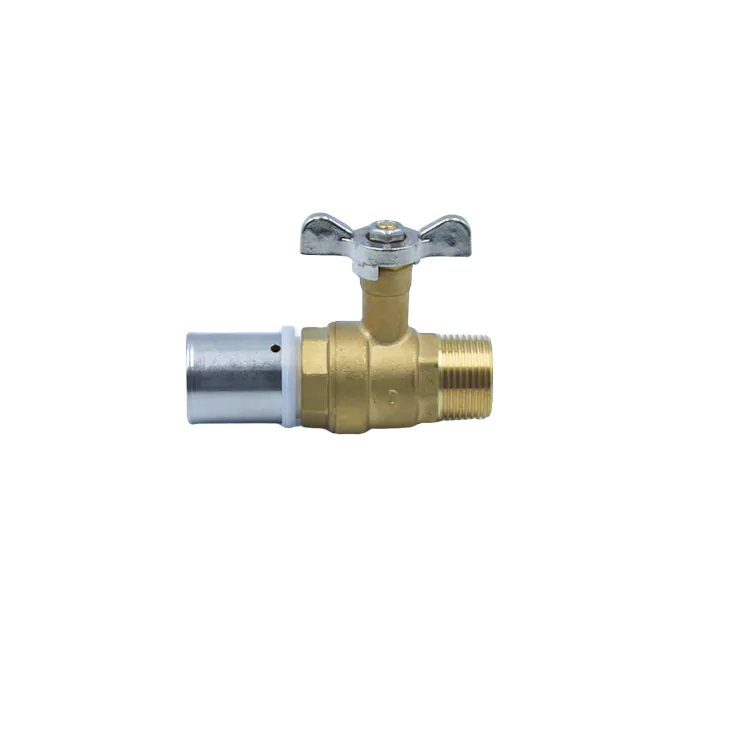

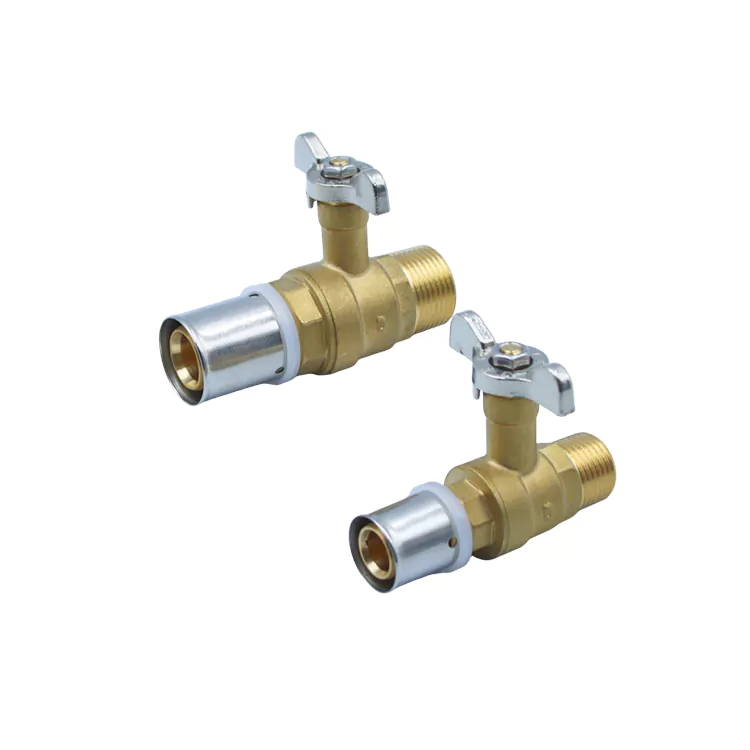

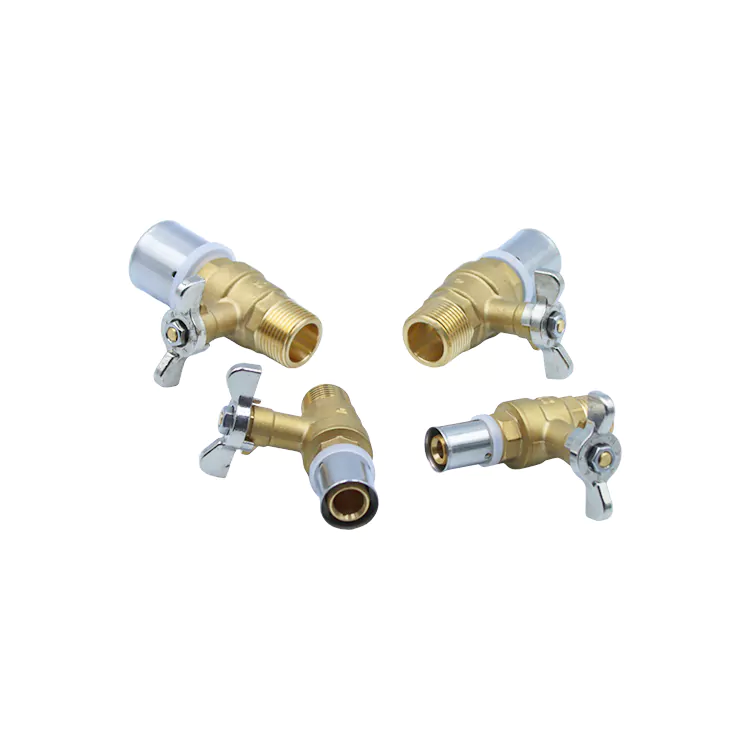

이 프레스형 버터플라이 핸들 수나사 황동 볼 밸브는 복합 배관 시스템용으로 설계된 이중 연결 밸브입니다. 밸브 본체는 두껍고 무연 HPb59-1 황동 단일 조각으로 단조되어 PN16 고압 표준을 안정적으로 충족합니다. 한쪽에는 다양한 나사형 피팅 및 장비 인터페이스에 직접 연결할 수 있도록 정밀 가공된 수나사가 있습니다. 다른 쪽은 스테인레스 스틸 압축 링과 노화 방지 실리콘 씰이 장착된 특수 압입 포트를 활용합니다. 유압 압입 피팅을 통해 설치되는 이 공정에는 용접이나 파이프 나사산 가공이 필요하지 않으므로 소스에서의 화기 작업과 관련된 화재 안전 위험이 제거됩니다.
|

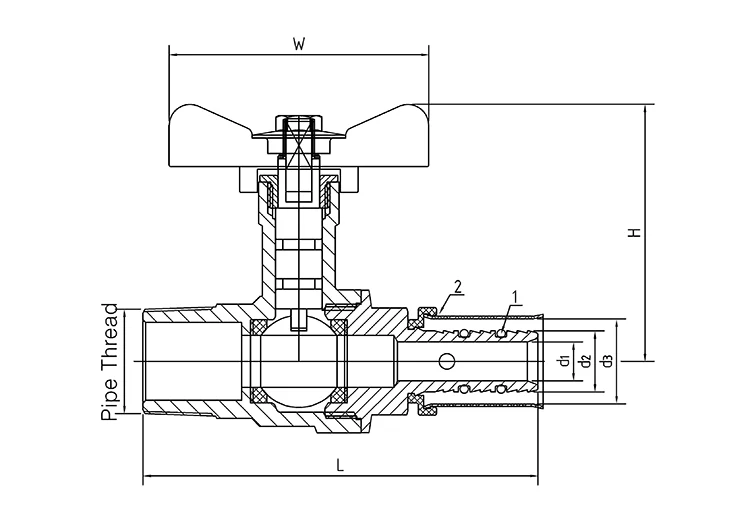

제품 사양 |
L |
d1 |
d2 |
d3 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
|||||||
|
15 |
16mm−1/2M |
75.5 |
5.5 |
10.0 |
16.5 |
G/PT/NPT |
50 |
52.75 |
|
20 |
20mm−1/2M |
74.5 |
9.5 |
14.0 |
20.5 |
G/PT/NPT |
50 |
52.75 |
|
20mm−3/4M |
85.5 |
13.0 |
18.0 |
20.5 |
G/PT/NPT |
50 |
55.25 |
|
|
25 |
25mm−3/4M |
86.2 |
18.0 |
23.8 |
25.5 |
G/PT/NPT |
50 |
55.25 |
다이캐스트 본체에서 흔히 발생하는 모래 구멍이나 공기 주머니와 같은 결함을 제거하기 위해 단일 장치로 단조되었습니다. 두꺼운 벽은 압력 저항을 강화하고 무연 물 공급 및 소방 배관 네트워크에 대한 재료 표준을 충족하여 석회질 및 전기화학적 부식에 대한 저항성을 제공합니다.
한쪽 끝은 균일한 스레드 프로파일과 높은 동축성을 갖춘 정밀 표준 수나사를 갖추고 있어 모든 표준 스레드 피팅과의 원활한 호환성을 보장합니다. 다른 쪽 끝에는 통합된 확장형 프레스핏 슬리브가 있습니다. 스테인레스 스틸 잠금 링과 이중층 노화 방지 실리콘 씰이 결합되어 수압 프레싱 후 단단하고 안전한 그립을 생성하여 정적 누수를 효과적으로 방지합니다.
컴팩트한 버터플라이 디자인은 파이프 샤프트나 천장 빈 공간과 같은 좁은 공간에서 공간을 절약합니다. 미끄럼 방지 표면 질감이 특징이며 90도 회전만으로 완전 개폐 전환이 가능합니다. 독특한 핸들 모양은 네트워크 검사 중에 밸브 상태를 시각적으로 빠르게 식별할 수 있도록 해줍니다.
전체 보어(비감소) 흐름 구조를 갖춘 경면 마감의 견고한 크롬 도금 볼 코어가 특징입니다. 견고한 양방향 밀봉을 위해 두꺼운 PTFE 시트를 사용합니다. 스템에는 파열 방지 숄더 디자인이 내장되어 있어 순간적인 고압 서지를 견디고 장기간 비활성 상태에서도 고착을 방지합니다.
6가지 주요 파이프 크기(DN15, DN20, DN25, DN32, DN40 및 DN50)를 포괄합니다. 각 밸브에는 배치 코드가 개별적으로 레이저로 표시되어 있으며 공장에서 일치하는 교체용 압입 링과 실리콘 개스킷이 함께 제공됩니다.
이 프레스형 버터플라이 핸들 수나사 황동 볼 밸브는 압입식 및 수나사식 연결 방법을 결합하여 벽이 얇은 스테인레스 스틸 배관과 나사식 장비 또는 부속품을 원활하게 통합할 수 있습니다. 추가 어댑터가 필요 없고 잠재적인 누출 지점이 줄어들며 단일 밸브 모델이 두 가지 다른 연결 시나리오에 적합하므로 재고 관리가 단순화됩니다.
압입 연결은 특수 유압 도구를 사용하여 기계적으로 고정되므로 용접이나 파이프 나사산 가공이 필요하지 않습니다. 이는 고급 건물 내부, 밀폐된 기계실, 화재 안전 개조 프로젝트 등 "화기 작업"(화염)이 금지된 환경에 이상적이며 현장 조립 시간을 크게 줄이고 사람의 실수로 인한 재작업 비용을 최소화합니다.
상당한 여유 공간이 필요한 기존의 긴 핸들과 달리 소형 버터플라이 핸들은 천장 플레넘, 수직 파이프 샤프트 및 비좁은 장비 인클로저와 같은 제한된 설치 영역에 쉽게 맞습니다. 90° 짧은 스트로크 작동을 통해 긴급 상황(예: 화재 또는 파이프 고장) 중에 빠르고 쉽게 제어할 수 있으며 검사 시 높은 가시성을 보장하고 우발적인 작동 위험을 줄입니다.
두꺼워진 단조 밸브 본체는 PN16 공칭 압력을 안정적으로 견디며 스프링클러 또는 보일러 시스템 시작-정지 주기에서 순간적인 고압 서지를 방지합니다. 스테인레스 스틸 압축 링, 이중층 실리콘 씰 및 PTFE 밸브 시트를 결합한 삼중 씰 디자인은 장기간의 정적 침수 및 열 순환 중에 노화 및 변형에 대한 저항을 보장하여 숨겨진 느린 누출과 관련된 화재 안전 위험을 효과적으로 제거합니다.
스템 베이스의 전용 잠금 숄더는 이동 범위를 보장합니다. 이는 화재 방지 네트워크의 장기간 정적 대기 또는 잦은 수압 변동 기간 동안 스템 배출, 씰의 누출 또는 걸림을 방지하여 향후 유지 관리 빈도를 크게 줄입니다.

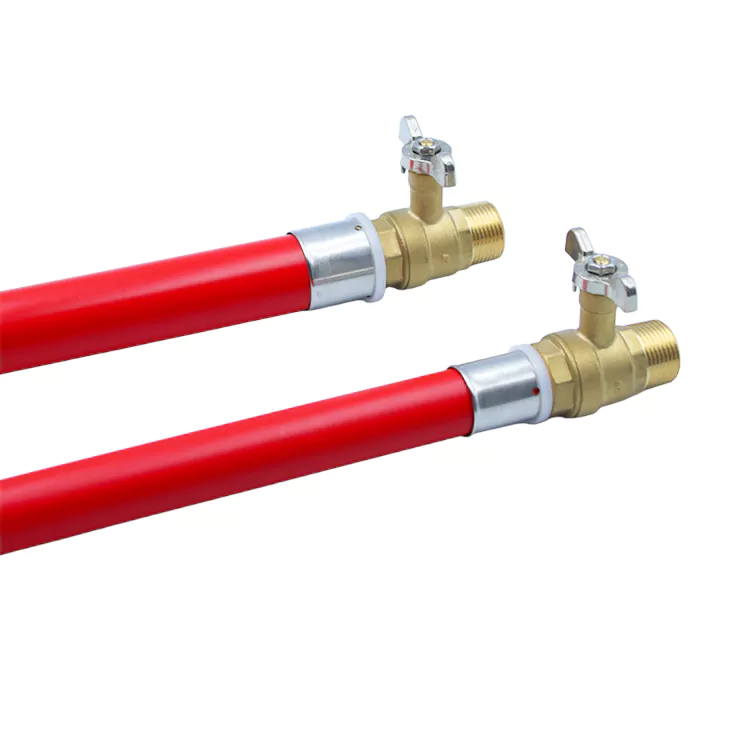

압입식 연결이 가능한 얇은 벽의 스테인레스 스틸 메인 파이프를 사용하는 시스템에 이상적입니다. 밸브의 나사식 끝부분은 분기 터미널의 나사식 스프링클러 헤드에 직접 연결되므로 어댑터나 용접이 필요하지 않으므로 고급 주거 단지와 쇼핑 단지의 새로운 방화 설비에 적합합니다.
벽이 얇은 스테인리스 스틸 바닥 난방 주전원(압입 방식)을 매니폴드 및 순환 펌프(나사산 연결 방식)에 연결하는 데 적합합니다. 버터플라이 핸들 디자인은 바닥 난방 캐비닛이나 천장 장착 배관과 같은 제한된 공간에 잘 맞으며 밸브는 장기간의 열 순환을 견딥니다.
열간 작업(용접)이 불가능한 현장에 적합합니다. 압입식 끝부분을 사용하면 고장난 밸브를 신속하게 교체할 수 있으며, 나사산 끝부분은 기존 나사산 배관에 연결됩니다. 이렇게 하면 내장된 파이프를 분해할 필요가 없어져 건설 복잡성과 비용이 크게 줄어듭니다.
나사형 장비 배출구를 스테인레스 스틸 순환 배관으로 연결합니다. 이중 인터페이스 밸브는 두 파이프 유형 간의 원활한 통합을 보장합니다. 무연 밸브 본체는 음용수 공급에 대한 안전 표준을 충족하며 풀 보어 설계로 안정적인 유속을 보장합니다.
- DN15/DN20: 소규모 주거용 바닥난방 및 단층 상점용 스프링클러 분기선; 작은 직경과 좁은 설치 공간이 특징이며, 버터플라이 핸들은 확실한 작동상의 이점을 제공합니다. DN25/DN32: 고층 주거용 건물용 스프링클러 라이저 및 개별 바닥 난방용 메인 라인; 상업용 HVAC 시스템의 표준 직경과 프로젝트 재고의 주류 사양. DN40/DN50: 쇼핑몰 및 사무실 건물의 중앙 스프링클러 본관과 대규모 공기 공급원 히트펌프 시스템의 주요 순환 라인; 고유량, 고압 조건에 맞게 설계되었으며 탁월한 압력 저항을 위해 두꺼운 밸브 본체가 특징입니다.
- 단일 연결 압입식 볼 밸브: 스테인레스 스틸 배관에만 호환됩니다. 어댑터 없이는 스레드 장비에 직접 연결할 수 없으므로 누출 위험이 증가합니다. 단일 연결 수나사형 볼 밸브: 파이프 나사산이 필요합니다. 현장 화기 작업과 여러 처리 단계가 필요하므로 좁은 배관 공간에 설치하기가 어렵습니다. 이 이중 인터페이스 복합 볼 밸브는 스테인리스강 압입 조립 및 나사형 장비 연결과 모두 호환됩니다. 용접이나 추가 어댑터가 필요하지 않으며 설치 효율성과 배관 호환성의 균형을 유지합니다.
- 상당한 측면 공간을 차지합니다. 매달린 천장이나 좁은 파이프 샤프트에서는 단열재나 판금으로 막혀 제대로 열리고 닫히지 못할 수 있습니다. 컴팩트한 버터플라이 핸들: 핸들만 약간 노출된 상태에서 밸브 본체가 단열재로 완전히 둘러싸일 수 있도록 하는 컴팩트한 전체 프로필이 특징입니다. 좁고 밀폐된 공간에서 방해받지 않는 작동을 보장하고 더 빠른 비상 물 차단을 가능하게 합니다.
HPb59-1 황동 빌렛은 배치별 스펙트럼 분석을 거쳐 무연, 압력 저항 및 탈아연 저항 측정 항목을 엄격하게 제어합니다. 스테인레스 스틸 압입 링과 실리콘 개스킷은 별도의 고압 수압 테스트와 고온/저온 사이클링 노화 테스트를 거쳐 조기 고장이 발생하기 쉬운 구성 요소를 가려냅니다.
모든 프레스형 버터플라이 핸들 수나사 황동 볼 밸브는 고압 수압 쉘 테스트, 버블 기반 기밀 테스트 및 10,000사이클 개폐 내구성 테스트를 거쳐 압력 한계, 밀봉 안정성 및 작동 수명을 완벽하게 검증합니다.
수나사에 대해 동축성과 나사 맞춤이 개별적으로 검사됩니다. 압입 슬리브 용접부와 압축 링의 맞춤에 대해 결함 탐지가 수행됩니다. 이러한 조치는 특히 스레드 누출 및 파이프 분리와 같은 일반적인 파이프라인 오류를 방지합니다.
각 밸브에는 고유한 배치 코드가 레이저로 표시되어 있습니다. 단조, 가공, 부품 조립, 최종 검사 등 모든 생산 단계의 데이터가 영구적으로 보관되므로 품질 문제가 발생할 경우 신속한 추적과 솔루션 식별이 가능합니다.
전문 기술자는 스테인레스 스틸 파이프 절단, 유압식 압입 압력 제어, 수나사 조립 표준, 배관 네트워크의 단면 고압 테스트, 압입 및 나사 연결에 대한 특정 문제 해결 프로토콜을 다루는 포괄적인 실무 지침을 제공하여 현장 시운전 중 재작업을 최소화합니다.
다국어 고객 서비스 팀은 글로벌 시간대를 수용하여 특정 운영 조건에 대한 제품 선택, 대량 주문 상태 업데이트, 해외 계약자 및 배관 도매업자의 판매 후 지원 요청에 대한 문의에 신속한 응답을 보장하여 국경 간 원활한 의사 소통을 촉진합니다.
쇼핑몰의 중앙 집중식 스프링클러 시스템, 주거용 바닥 난방 또는 대규모 정수 장비와 같은 대량 프로젝트의 경우 파이프라인 압력 매개변수 및 파이프 직경 요구 사항을 기반으로 맞춤형 제품 선택 계획을 제공하여 전체 파이프 네트워크 레이아웃 및 재고 목록을 최적화합니다.
우리는 스테인레스 스틸 프레스 링, 노화 방지 실리콘 개스킷, 버터플라이 핸들과 같은 개별 마모 부품을 장기간 지속적으로 공급합니다. 이를 통해 밸브 전체를 폐기하는 대신 특정 마모 부품을 교체할 수 있어 장기 유지 관리 및 소모품 비용이 크게 절감됩니다.
모든 제품에는 재료 결함 및 제조 문제(예: 단조 또는 조립 결함)를 다루는 표준 12개월 OEM 보증이 제공됩니다. 다루는 문제에는 밸브 본체 균열, 공장 조립으로 인한 누출, 표준 이하의 나사 정밀도 및 압착 링 밀봉 실패가 포함됩니다. 무료 기술 안내 및 OEM 교체 부품이 제공됩니다.
1. 재료 시험 문서: HPb59-1 황동에 대한 분광 분석 보고서; 스테인레스 스틸 프레스 링 및 실리콘 개스킷에 대한 특수 온도 및 압력 저항 테스트 보고서.
2. 완제품 성능 보고서: 밸브 본체에 대한 공장 정수압 테스트 기록; 기밀성/누설성 테스트 보고서; 내구성 테스트 기록(10,000+ 사이클); 압입 포트에 대한 결함 탐지 보고서.
3. 국제 규정 준수 인증: CE 제품 안전 인증, 전 세계 대부분의 국가에서 배관 및 방화 설비에 대한 수입 및 통관 표준을 충족합니다.
4. 프로젝트 승인 문서: OEM 적합성 인증서 및 배치 추적성 기록; 국내 화재 예방 및 HVAC 프로젝트 승인은 물론 해외 프로젝트 입찰 및 등록에 필요한 모든 문서를 제공합니다.
A: 표준 단일 프레스 볼 밸브는 스테인리스강 배관에만 연결됩니다. 나사식 스프링클러 헤드 또는 순환 펌프에 연결하려면 어댑터가 필요하며 이로 인해 잠재적인 누출 지점이 추가로 발생합니다. 순수 수나사 볼 밸브에는 현장 나사 가공이 필요하며, 이는 번거롭고 뜨거운 작업으로 인해 화재 위험이 있습니다. 이 제품은 통합 이중 인터페이스 설계를 갖추고 있어 어댑터나 용접 없이 단일 밸브를 두 가지 다른 배관 유형에 연결할 수 있습니다. 이는 재고 다양성을 줄이고 현장 조립을 단순화하며 파이프라인 누출 위험을 낮추고 하이브리드 배관 시스템과 관련된 신규 건설 및 개조 프로젝트 모두에 이상적입니다.
A: 아니요. 이 제품은 고강도 스테인리스 스틸 잠금 링과 노화 방지 이중층 실리콘 씰을 갖추고 있습니다. 유압 압입 후 잠금 링은 스테인레스 스틸 파이프 벽과 균일하게 맞물려 응력을 고르게 분산시켜 국부적인 압력 지점으로 인한 변형을 방지합니다. 실리콘 씰은 수천 시간의 정적 침수 노화 테스트를 거쳐 방화 배관 네트워크의 장기적인 정적 조건에 적합합니다. 또한 모든 압입 연결은 공장에서 출고되기 전에 비파괴 테스트를 거쳐 파이프 분리 또는 소스에서의 느린 누출과 같은 화재 안전 위험을 효과적으로 제거합니다.
A: 완벽하게 호환됩니다. 밸브 본체는 두꺼운 HPb59-1 황동으로 단일 장치로 단조되었으며 배송 전에 파괴적인 PN16 고압 테스트를 거쳤습니다. 이 제품은 고층 스프링클러 시스템의 일정한 압력과 펌프 시작-정지 주기로 인한 일시적인 고압 서지를 안정적으로 견디며 방화 배관 프로젝트에 대한 국내 및 국제 승인 표준을 모두 충족합니다.
A: 아니요. 버터플라이 핸들은 콤팩트하므로 밸브 본체의 압입 부분을 단열재로 완전히 감싸는 동시에 핸들만 약간 바깥쪽으로 확장되므로 최소한의 작동 여유 공간이 필요합니다. 90° 짧은 스트로크 설계를 통해 간단한 플릭으로 개방 상태와 폐쇄 상태 사이를 전환할 수 있어 판금이나 단열재의 간섭 없이 표준 파이프 샤프트와 천장 빈 공간 내에서 방해 없이 작동할 수 있습니다.
