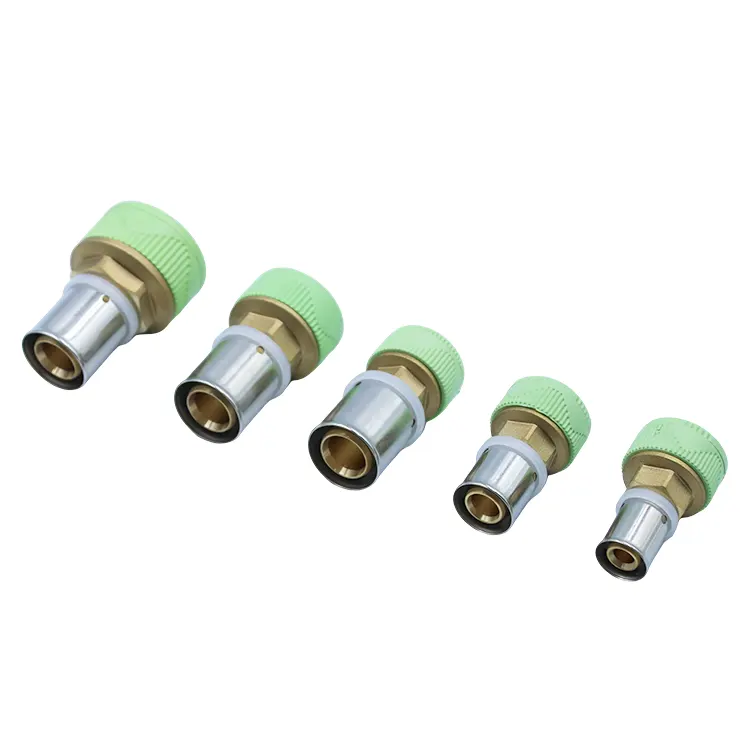

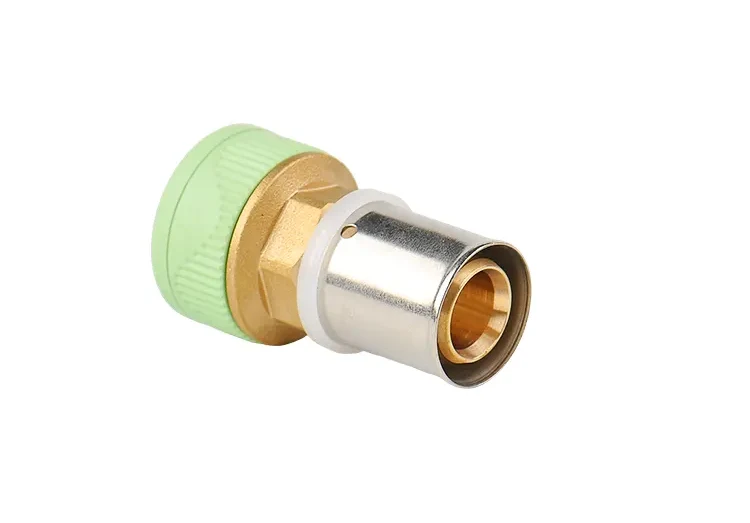

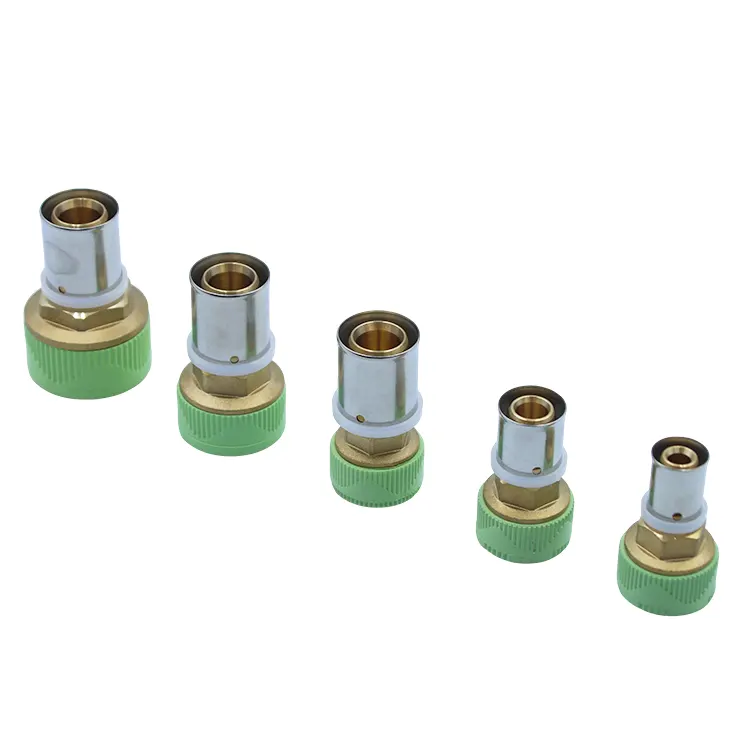

황동 결합 압입식 및 퀵 커넥트 조인트

이 피팅은 두 가지 입증된 연결 기술을 단일 장치에 통합합니다. 한쪽 끝은 특수 도구를 통해 압축된 표준 압입식 구조를 사용하여 영구적인 누출 방지 씰을 만듭니다. 다른 쪽 끝은 쉽게 분해하고 재사용할 수 있는 도구가 필요 없는 빠른 연결 설계를 갖추고 있어 황동 결합 압입식 및 빠른 연결 조인트가 유지 관리 및 임시 시스템 조정에 이상적입니다. 피팅은 내부 밀봉 홈과 CNC를 통해 정밀 가공된 잠금 톱니가 있는 단일 고밀도 무연 DZR 황동으로 단조되었습니다. 이중 EPDM O-링과 스테인레스 스틸 미끄럼 방지 잠금 링이 통합되어 있어 양쪽 끝에서 누출 없이 압력 변동과 열 순환을 견딜 수 있는 독립적인 이중층 누출 방지 기능을 보장합니다.

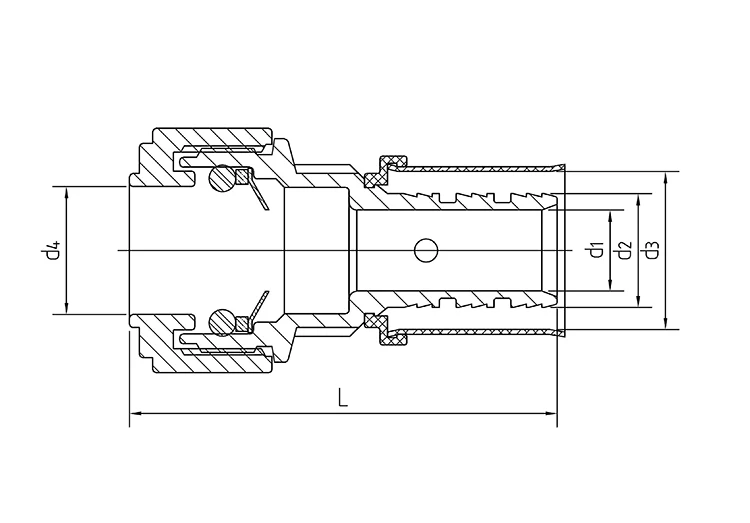

기술적인 매개변수

무연 DZR 황동 모재의 특성

1. 고밀도 단조구조

무연 DZR 황동 빌렛으로 단조된 이 소재는 밀도가 높고 다공성이 없습니다. 이 제품은 물 흐름 중 탈아연화 및 유해 물질의 침출을 방지하여 식수 ​​배관 표준을 충족합니다.

2. 정밀 CNC 내부 가공

밀봉 홈, 압입 채널, 빠른 연결 잠금 톱니 및 삽입 영역을 포함한 내부 기능은 CNC를 통해 정밀 가공됩니다. 엄격한 치수 허용 오차는 압입 및 빠른 연결 연결 모두에 대해 일관된 결합을 보장합니다.

3. 오래 지속되는 내식성

황동 본체, 씰 및 스테인레스 스틸 잠금 링은 생산 전에 염수 분무 부식 및 노화 테스트를 거칩니다. 이 제품은 습한 파이프 샤프트나 열 순환 조건에서도 산화, 녹 및 스케일 축적을 방지합니다.

각 끝의 독립적인 이중 구조 설계

1. 영구 압입 잠금 장치 및 씰

한쪽에는 표준화된 압입 인터페이스가 있습니다. 업계 표준 도구를 사용하여 압축하면 파이프에 고정되어 영구적이고 안전한 연결이 이루어지므로 분해 없이 장기간 고정이 필요한 주요 파이프라인 섹션에 이상적입니다.

2. 도구가 필요 없고 재사용 가능한 빠른 연결 끝

빠른 연결 측면에는 스프링 장착 잠금 메커니즘이 있어 도구 없이 삽입 및 제거가 가능합니다. 황동 결합 압입식 및 빠른 연결 조인트는 재사용이 가능하며 유지 관리 지점, 임시 압력 테스트 및 분기 라인 수정에 적합합니다.

3. 양쪽 끝이 독립적인 이중층 실링

압입식 끝부분과 빠른 연결 끝부분에는 모두 독립적인 고탄성 EPDM 밀봉 링이 장착되어 있습니다. 빠른 연결 끝 부분에는 추가 스테인리스 스틸 미끄럼 방지 잠금 링이 포함되어 있습니다. 각 끝은 방수 장벽을 형성하여 한쪽의 밀봉 실패로 인해 다른 쪽의 파이프라인이 손상되지 않도록 보장합니다.

이중 밀봉 누출 방지 시스템

1. 고온 내성, 고탄성 EPDM 씰

EPDM 밀봉 링은 극한의 온도를 견디고 재료 열화를 방지합니다. 고온의 물 순환(예: 바닥 난방) 및 냉온수 교대로 공급되는 환경에서 장기간 사용하는 동안 내구성과 경화 또는 균열에 대한 저항성을 유지합니다.

2. 스테인레스 스틸 잠금 링이 빠른 연결 그립을 강화합니다.

빠른 연결 포트에는 통합된 스테인리스강 미끄럼 방지 잠금 링이 있습니다. 파이프 삽입 시 링이 조여 파이프 벽을 단단히 고정시켜 수압 서지나 파이프라인 진동으로 인한 헐거움을 효과적으로 방지합니다.

3. 압력 및 온도 변동에 적응합니다.

압입식 및 빠른 연결식 조인트가 결합된 이중층 밀봉 구조는 열팽창 및 수축에 자동으로 적응합니다. 잦은 압력 변동 및 온도 순환 조건에서도 긴밀한 밀봉을 유지하여 누출 및 압력 손실 문제를 제거합니다.

표준 압입식 파이프 피팅에 비해 장점

1. 단일 피팅은 두 가지 연결 요구 사항을 충족하여 재고 다양성을 크게 줄입니다.

표준 압입 피팅은 영구 연결용인 반면, 빠른 연결 피팅은 임시 사용을 위한 것이므로 계약업체에서는 두 가지 유형을 모두 비축해야 합니다. 이 "투인원" 피팅은 두 가지 시나리오를 모두 포괄하여 재고 SKU 수와 재고에 묶인 자본을 줄입니다.

2. 파이프라인 조인트 수가 적어 누출 위험이 줄어듭니다.

파이프를 연결하기 위해 별도의 피팅을 사용하면 연결 지점 수가 늘어나 각 연결 지점에서 누출 위험이 발생할 수 있습니다. 이 통합 복합 구조는 단일 노드에서 연결을 완료하여 장기간 작동 및 유지 관리 중에 조인트 수가 적고 누출 위험이 낮습니다.

3. 손쉬운 유지 관리와 장기적인 안정성의 균형을 유지합니다. 새 배관과 기존 배관을 혼합하는 개조 프로젝트와 호환 가능

표준 압입식 피팅은 향후 유지 관리를 위해 파이프를 절단해야 하므로 자재 낭비가 발생하는 반면, 표준 압입식 피팅은 장기간 고압 조건에서 느슨해지기 쉽습니다. 이 제품은 영구적인 안정성을 위한 압입식 주 연결과 비파괴 분해를 위한 압입식 분기 연결을 갖추고 있어 개조 프로젝트에 이상적입니다.

4. 총 현장 공사 시간 단축 및 인건비 절감

두 가지 유형의 부속품을 설치하려면 두 가지 고유한 작업 흐름과 복잡한 절차가 필요합니다. 이 복합 피팅은 단일 조립 단계로 연결을 완료하여 건설을 단순화하고 대규모 프로젝트의 노동 시간을 크게 줄여줍니다.

화염이 없고 단순화된 설치 시스템

1. 용접 및 접착 공정을 완전히 제거합니다.

설치에는 열간 작업(용접)이나 실란트/PTFE 테이프가 필요하지 않습니다. 이는 스파크가 단열재나 장식재에 점화되어 발생하는 화재 위험을 완전히 제거하여 밀폐된 천장 공간과 마감된 내부에서 안전한 작동을 가능하게 합니다.

2. 두 가지 조립 방법 모두 간단한 조작

압입식 끝단은 전용 도구를 사용하여 한 번만 압축하면 되는 반면, 밀어맞춤식 끝단은 삽입 시 자동으로 잠기고 클립을 눌러 파이프를 빼내면 해제됩니다. 한 사람이 조립을 완료할 수 있으므로 지점당 설치 시간이 대폭 단축됩니다.

3. 현장 자재 관리 부담 감소

단일 피팅은 영구 고정 및 빠른 분리 요구 사항을 모두 충족하므로 여러 유형의 피팅 및 보조 재료를 현장으로 운반할 필요가 없으며 재료 보관 및 검색이 단순화됩니다.

다양한 배관 응용 분야

1. 주거용 집 전체 정수 및 급탕배관

숨겨진 메인 라인에는 영구 압입 연결이 사용되고, 정기적인 유지 관리가 필요한 장비(온수기, 필터 등)에 사용되는 분기에는 푸시 핏 연결이 사용되므로 파이프를 절단하지 않고도 장비를 제거할 수 있습니다.

2. 주거용 및 상업용 바닥난방 순환배관

확실한 밀봉을 보장하기 위해 주 가열 라인에 압입식 연결이 사용되는 반면, 매니폴드 상류의 유지 관리 분기에는 압입식 연결이 선택됩니다. 이를 통해 내장 배관을 손상시키지 않고 시스템 세척 또는 청소 중에 신속하게 분해할 수 있습니다.

3. 상업용 건물 배관 개조

사무실 건물과 쇼핑몰의 혼합 시스템 개조(오래된 배관과 새 배관 결합)에 적합합니다. 메인 라인은 영구 압입 연결을 통해 보호되는 반면 임시 압력 테스트 지점과 향후 수정 액세스 지점은 빠른 연결 구조를 활용하여 복잡한 배관 레이아웃을 수용합니다.

4. 저압 산업용 주변 온도 유체 운송 네트워크

공장의 깨끗한 물 순환과 저압 유체 라인용으로 설계되었습니다. 고정 장비 라인은 압입 방식으로 고정되며, 임시 연결 및 장비 유지 보수 지점은 퀵 커넥트 엔드를 사용하므로 배관 재료를 손상시키지 않고 쉽게 조립 및 분해할 수 있습니다.

이중 표준, 엔드투엔드 품질 관리 관리

1. 다단계 생산 전 검사

황동 빌렛, 스테인레스 스틸 잠금 링 및 EPDM 밀봉 링은 생산 전에 화학 성분 검사 및 염수 분무 부식/내구성 테스트를 거쳐 표준 이하의 구성 요소를 조기에 제거합니다.

2. 처리 중 실시간 치수 교정

압입 홈과 빠른 연결 잠금 톱니에 대해 지속적인 치수 무작위 검사가 수행됩니다. 가공 공차를 엄격하게 제어하면 양쪽 끝의 연결 구조에 대한 균일한 사양이 보장됩니다.

3. 양쪽 끝에 대한 독립적인 전문 테스트

황동 결합형 압입 및 퀵 커넥트 조인트는 압입 및 퀵 커넥트 포트에 대해 별도의 기밀성/누수 테스트와 인발 저항 및 노후화 테스트를 거쳐 장기 진동 및 수압 변동을 시뮬레이션하여 연결 안정성을 검증합니다.

4. 전체 배치 문서화 및 추적성

원자재 검사 기록, 완제품 기밀성 및 풀아웃 테스트 로그, 생산 배치 번호가 모든 배치에 대해 유지되므로 대규모 엔지니어링 주문에 대한 전체 수명주기 품질 추적이 가능합니다.

포괄적인 검증 문서 및 전체 수명주기 기술 지원

1. 규정 준수 문서의 동기화된 전달

자재 검사 보고서, 공장 기밀성 및 풀아웃 테스트 데이터 시트, 염수 분무 부식 테스트 보고서, 공식 원산지 증명서를 제공하여 국내 프로젝트 검사 및 해외 통관에 대한 모든 규제 요구 사항을 충족합니다.

2. 구조별 표준화된 설치 지침

기술 팀은 압입 도구의 작동 프로토콜과 빠른 연결 조립/분해의 핵심 사항을 다루는 단계별 설치 튜토리얼을 제공하여 조립 오류로 인한 느슨한 잠금 메커니즘 또는 씰 누출과 같은 문제를 사전에 방지합니다.

3. 현장 문제 해결에 대한 신속한 대응

배관 피팅 불일치, 잠금 톱니 이탈, 씰 누출 등 운영 문제를 해결하기 위해 근무 시간 동안 표준화된 검사 계획과 해당 솔루션을 신속하게 제공하여 공사 진행에 장애가 되는 요소를 신속하게 해결합니다.
