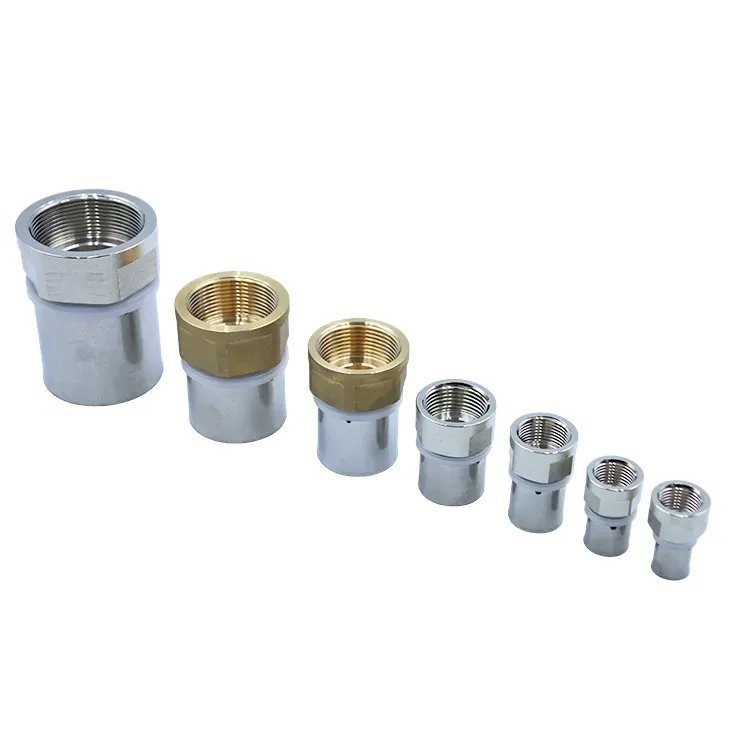

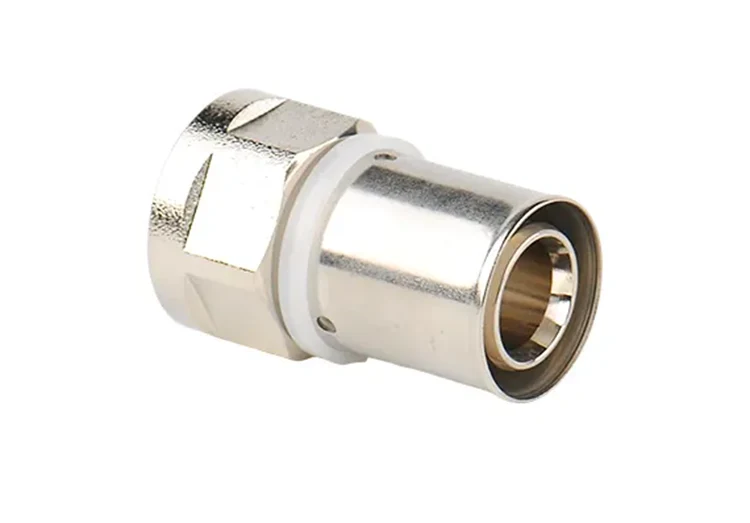

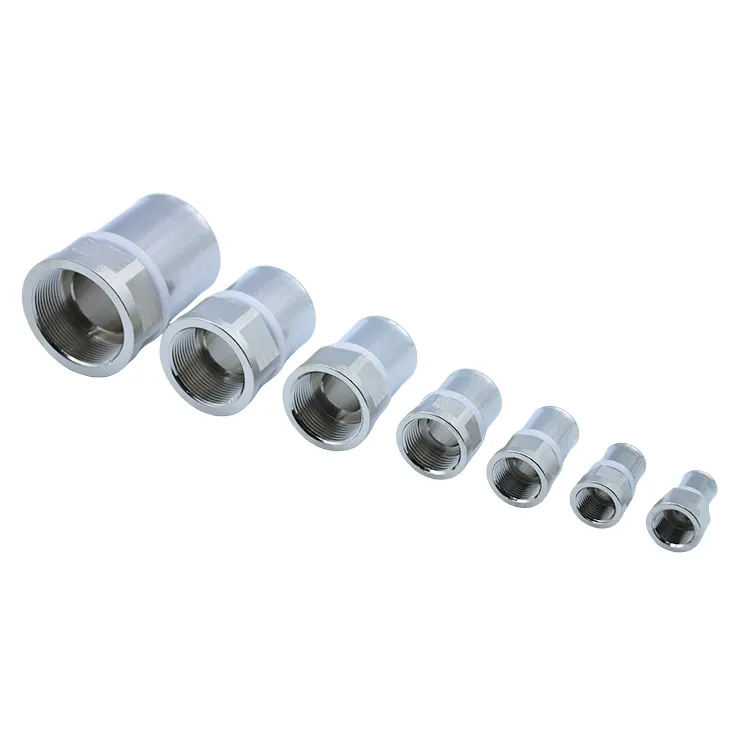

이 황동 암나사 압입식 커넥터는 표준 압입식 포트와 정밀 내부 나사산 구조를 통합한 최적화된 전환 피팅입니다. 추가 어댑터가 필요하지 않으므로 구리 또는 스테인리스강 배관과 다양한 나사식 배관 구성 요소를 원활하게 연결할 수 있습니다.
단조 DZR 황동으로 제작된 이 커넥터는 CNC를 통해 정밀 가공된 핵심 구성 요소를 갖추고 있으며 고온 내성 EPDM 밀봉 링을 사용합니다. 냉간 압착 공정을 통해 작동 변동을 견디고 누출을 방지하는 안전하고 잠긴 씰이 생성됩니다. 설치는 안전하고 효율적이므로 화기 작업이나 용접이 필요하지 않으며 컴팩트한 디자인으로 비좁거나 숨겨진 공간에 쉽게 맞습니다. 다용도성이 뛰어나 주거용 정수 시스템, 중앙 난방 및 저압 산업용 유체 배관에 적합하므로 신규 설치 및 개조 프로젝트 모두에 이상적인 선택입니다.
|

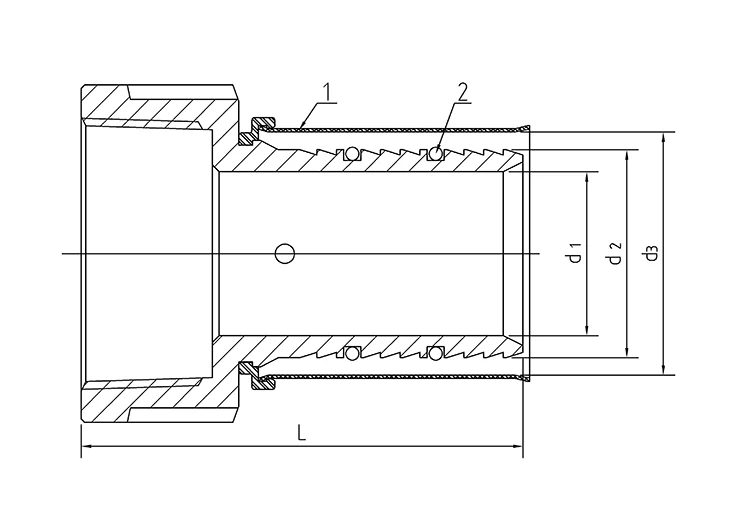

제품 크기 |
알루미늄 플라스틱 복합 파이프 T |
d1 |
d2 |
d3 |
L |
파이프 스레드 |
제품 재료 |
|||
|
16mm-1/2F |
2.0mm |
7.5 |
11.80 |
16.5 |
42.5 |
G/PT/NPT |
CW617 |
체육 |
SUS304 |
EPDM |
|
20mm-1/2F |
2.0mm |
10.5 |
15.80 |
20.5 |
42.5 |
|||||
|
25mm-3/4F |
2.5mm |
15.0 |
19.80 |
25.5 |
51.4 |
|||||
|
32mm-1"F |
3.0mm |
20.0 |
25.75 |
32.5 |
52.4 |
|||||
|
40mm-1-1/4"F |
4.0mm |
25.0 |
31.75 |
40.5 |
67.3 |
|||||
|
50mm-1-1/2"F |
4.5mm |
34.0 |
40.75 |
50.5 |
72.8 |
|||||
|
63mm-2"F |
6.0mm |
42.0 |
50.75 |
63.5 |
95.7 |
|||||
고품질의 내부식성 단조 황동 빌렛으로 제조되어 재료가 조밀하고 균일합니다. 장기간의 물 흐름에 따른 탈아연 및 녹을 효과적으로 방지하고, 음용수 배관의 안전기준을 만족하며, 장기간 연속 운전에 적합합니다.
스레드 프로파일, 씰링 홈 및 파이프 삽입 영역은 모두 CNC 기술을 사용하여 정밀 가공됩니다. 이를 통해 일관된 치수 공차, 정밀한 나사산 맞물림, 완벽한 압입 밀봉이 보장되어 제조 단계에서 조립 간격이 사라집니다.
원자재와 완제품 모두 엄격한 부식 방지 및 노화 테스트를 거칩니다. 커넥터는 습한 파이프 샤프트, 열 순환, 유체 침식과 같은 복잡한 환경을 견디며 장기간 사용 시 산화, 스케일링 및 구조적 손상을 방지합니다.
압입 연결과 암나사형 조정을 단일 장치에 통합하여 여러 피팅 세그먼트가 필요하지 않고 조인트 수를 줄이며 잠재적인 누출 지점을 크게 최소화합니다.
맞춤형 부품 없이도 밸브, 수량계, 바닥 난방 장치 등 일반적인 나사산 장비에 직접 연결되는 표준화된 암나사산이 특징이므로 조달 및 설치에 대한 호환성이 향상됩니다.
유선형의 컴팩트한 구조는 공간을 절약하고 내장된 벽 공간, 천장 플레넘 및 좁은 파이프 샤프트와 같이 제한된 설치 영역에 완벽하게 맞습니다.
고온, 변형 및 노화에 강한 맞춤형 EPDM 밀봉 링을 활용합니다. 바닥 난방의 온수 순환과 열 순환(온/냉 교대)을 굳거나 균열 없이 견뎌냅니다.

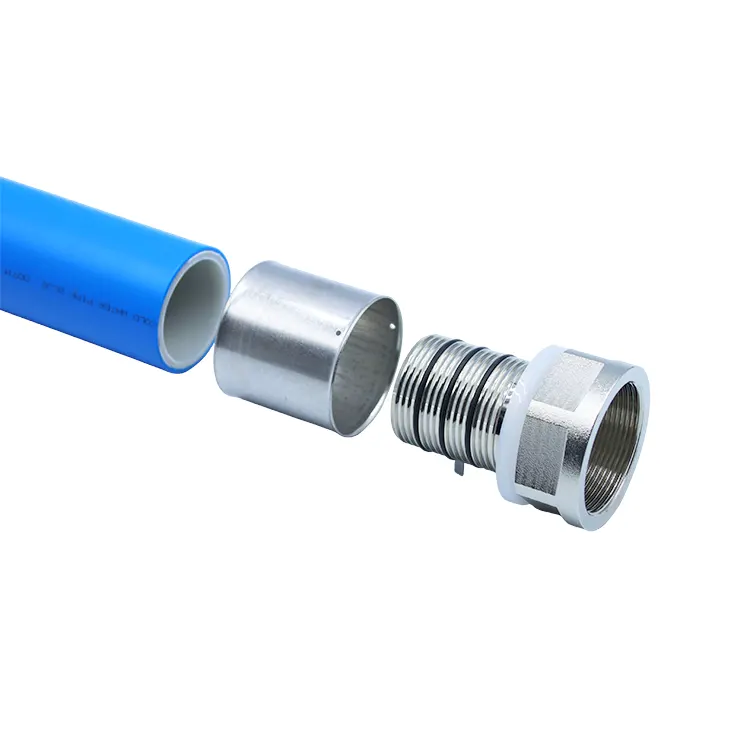

표준 냉간 압착 성형은 피팅, 파이프 및 씰 사이에 단단하고 연동된 결합을 생성하여 장기적인 수압 변동과 온도 주기를 견딜 수 있는 안전하고 잠긴 구조를 형성합니다.
구조적 연동과 밀봉 링을 결합한 이중 보호 시스템을 사용합니다. PTFE 테이프나 밀봉재와 같은 보조 재료가 필요하지 않으므로 재료 비용이 절감되고 보다 안정적인 밀봉 안정성이 보장됩니다.
전체적으로 냉간 압출 압입 공정을 사용하여 전통적인 용접 또는 접착 단계를 제거합니다. 스파크나 고열이 발생하지 않으므로 황동 암나사형 압입식 커넥터는 고급 내부 설비, 밀폐된 기계실 및 화재 제한 장소에 적합합니다.
업계 표준 압입 도구와 호환됩니다. 한 명의 기술자가 신속하게 조립을 완료할 수 있어 지점당 설치 시간이 크게 단축되고 대규모 프로젝트의 인건비를 효과적으로 절감할 수 있습니다.
표준화된 구조와 높은 호환성으로 복잡한 조정이 필요하지 않습니다. 설치 과정이 간단하고 표준화되어 있어 사람의 실수로 인한 정렬 오류나 씰링 문제를 효과적으로 방지할 수 있습니다.

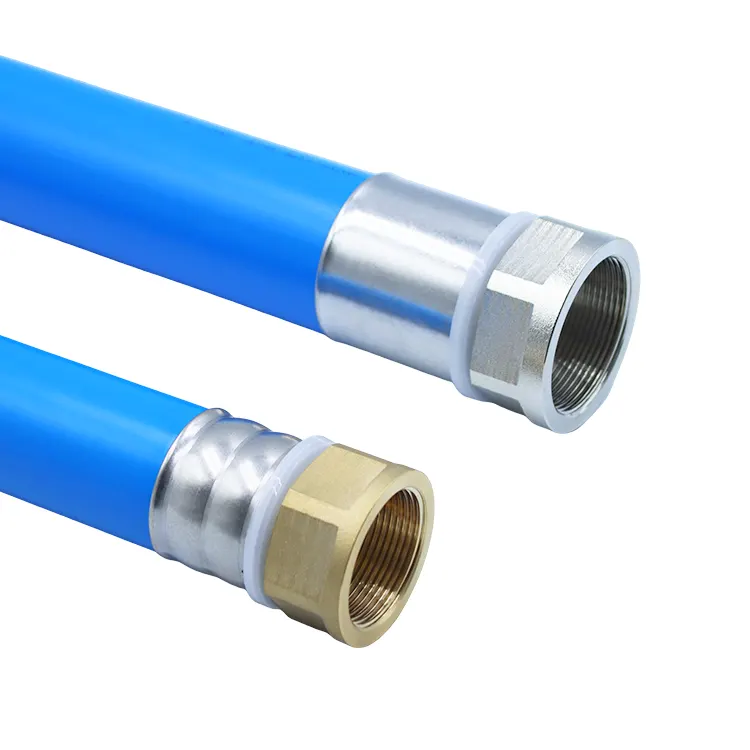

집 전체의 수돗물과 가정용 온수관을 연결하는 데 적합합니다. 재료는 침출이 없어 안전하며, 매립형 설치는 안정적이고 내구성이 있어 가정에서 장기간 조용하고 누수 없는 작동에 대한 요구 사항을 충족합니다.
나사식 장비에 연결되는 주거용 바닥 난방 및 상업용 중앙 난방 파이프라인과 호환됩니다. 내열성 밀봉 구조는 장기간의 고온 순환 및 빈번한 시작-정지 주기와 관련된 조건에 적합합니다.
사무실 건물 및 쇼핑몰 중앙 에어컨 시스템의 냉수 및 온수 라인 연결에 적합합니다. 구조가 안정적이고 압력 손실이 적으므로 고주파 연속 운전이 필요한 상업용 배관 시스템에 이상적입니다.
주변 온도의 담수 또는 저압 순환 유체를 운반하는 공장 파이프라인에 적합합니다. 내식성과 안정적인 압력 처리 기능을 갖추고 있어 경공업 배관 연결 표준을 충족합니다.
암나사형 피팅에는 수나사산이 있는 밸브, 기구 또는 장비 끝단에 연결하기 위한 내부 나사산이 있습니다. 오목한 스레드 디자인은 우발적인 충격이나 손상으로부터 보호합니다. 수나사형 피팅에는 내부 나사산이 있는 피팅에 연결하기 위한 외부 나사산이 있습니다. 노출된 스레드는 외부 힘으로 인해 마모되기 쉽습니다. 좁고 숨겨진 공간에는 암나사 피팅을 선택하십시오. 수나사 피팅은 노출된 개방형 배관 레이아웃에 적합합니다.
암나사는 깊은 결합과 강력한 캡슐화를 제공합니다. 압입 구조와 결합되어 균형 잡힌 전체 밀봉을 제공하고 열 사이클링(뜨거운 조건과 차가운 조건이 번갈아 발생) 중에 느슨해짐을 방지하므로 바닥 난방 및 장기간 고온 파이프라인에 이상적입니다. 수나사는 장기간 습한 환경에 노출되어 약간 산화되기 쉽기 때문에 주변 온도 급수 파이프라인에 더 적합합니다.
암나사형 압입식 커넥터는 장비와 매끄럽고 매끄럽게 결합되어 깔끔한 배관 레이아웃을 제공합니다. 나사산은 분해 및 유지 관리 중에 마모되는 경향이 적습니다. 수나사형 커넥터는 설치 및 제거를 위해 더 많은 여유 공간이 필요하며 빈번한 유지 관리가 필요한 시나리오에서 나사산이 벗겨지기 쉽습니다. 암나사형 모델은 자주 수정하거나 유지 관리해야 하는 프로젝트에 선호되는 선택입니다.
파이프라인 끝 부분의 연결에는 암나사형 압입 커넥터를 사용합니다(예: 밸브, 수량계, 바닥 난방 장비). 중간선 스레드 전환 또는 암나사 피팅에 대한 연결에는 수나사 압입 커넥터를 사용하십시오. 암나사형 커넥터는 고온 난방 시스템 및 매립/매립형 배관에 우선적으로 사용되는 반면, 수나사형 커넥터는 노출된 주변 온도 급수 라인의 경우 필요에 따라 선택할 수 있습니다.
생산 전 황동 원료 구성 및 밀봉 링 내구성을 엄격하게 심사합니다. 재료 분석 및 부식 방지 테스트를 수행하여 소스에서 표준 이하의 원자재를 제거합니다.
생산 중 무작위 치수 검사가 매시간 수행되어 스레드 정확도, 삽입 깊이 및 홈 공차를 정밀하게 제어하여 모든 제품 배치에서 일관된 사양을 보장합니다.
모든 완제품은 기밀 누출 테스트, 압입 보안 테스트, 염수 분무 부식 방지/노화 테스트를 거칩니다. 여러 검사 단계를 통해 누출, 느슨해짐 또는 부식 위험이 제거됩니다.
생산 로그, 테스트 데이터 및 제품 배치 번호가 영구적으로 보관되므로 원자재부터 완제품 배송까지 전체 프로세스 품질 추적이 가능합니다.
황동 암나사 압입 커넥터에는 재료 테스트 보고서, 적합성 인증서, 부식 방지/노후화 테스트 데이터 및 공식 원산지 인증서가 함께 제공되어 국내 프로젝트 승인 및 해외 통관에 대한 모든 요구 사항을 충족합니다.
압입 작업 표준, 나사 연결 기술, 배관 레이아웃 최적화에 대한 지침을 제공하여 조립 오류, 씰 불량 등의 설치 문제를 사전에 예방합니다.
조립 결함 및 배관 호환성 문제에 대한 실시간 타겟 솔루션을 제공하여 건설 장애물을 효율적으로 해결하여 프로젝트의 성공적인 구현을 보장합니다.
