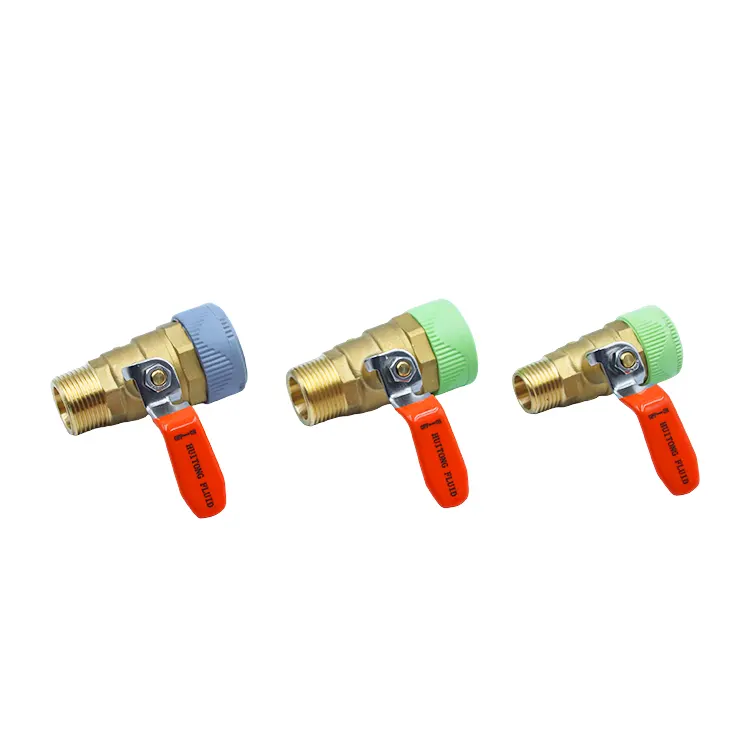

확장 스템 수나사형 퀵 커넥트 황동 볼 밸브

이 빠른 연결 황동 볼 밸브는 Huitong이 고온 온수 및 바닥 난방 순환 시스템용으로 특별히 개발한 복합 제어 밸브입니다. 이는 빠른 연결 포트, 수나사 끝단, 확장된 단열 스템을 결합한 독특한 "3-in-1" 피팅으로, 작동 중 화상 위험, 번거로운 설치, 기존 배관과 새 배관 간의 어려운 전환, 절연 파이프라인과의 열악한 호환성 등 여러 엔지니어링 문제를 해결합니다.

복합 밀봉 구조와 스테인레스 스틸 자동 잠금 빠른 연결 메커니즘을 갖춘 무연 고온 내성 단조 황동으로 제작된 이 밸브는 용접이나 접착제 없이 신속하게 설치할 수 있습니다. 확장 스템 수나사형 퀵 커넥트 황동 볼 밸브는 유지 관리를 위한 비파괴 분해를 지원하고 숨겨진 단열 배관 및 다양한 주류 배관 재료와 호환되므로 주거용 난방 및 경공업 물 순환 시스템에 이상적인 선택입니다.

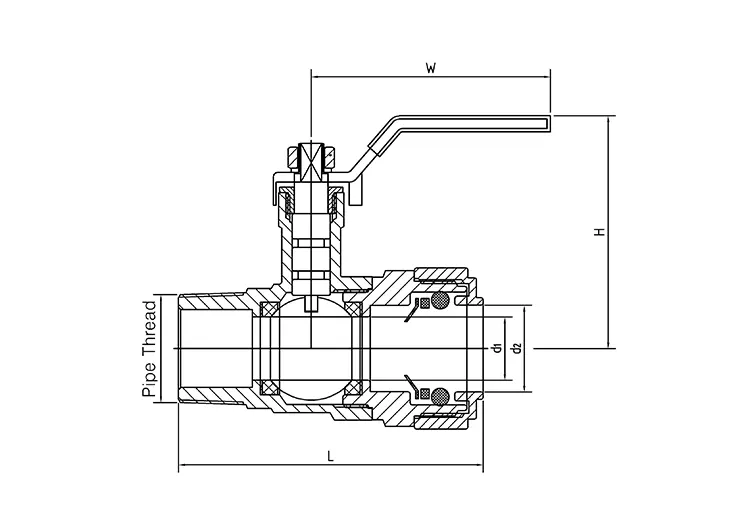

기술적인 매개변수

3-in-1 복합 인터페이스

1. 차별화된 듀얼 포트 디자인이 특징입니다. 한쪽 끝은 도구가 필요 없는 "푸시인" 빠른 연결 인터페이스를 활용하고 다른 쪽 끝은 표준 수나사를 사용합니다. 이 이중 기능은 빠른 설치와 나사산 연결에 대한 요구 사항을 모두 충족하여 복잡한 배관 전환 시나리오를 수용합니다.

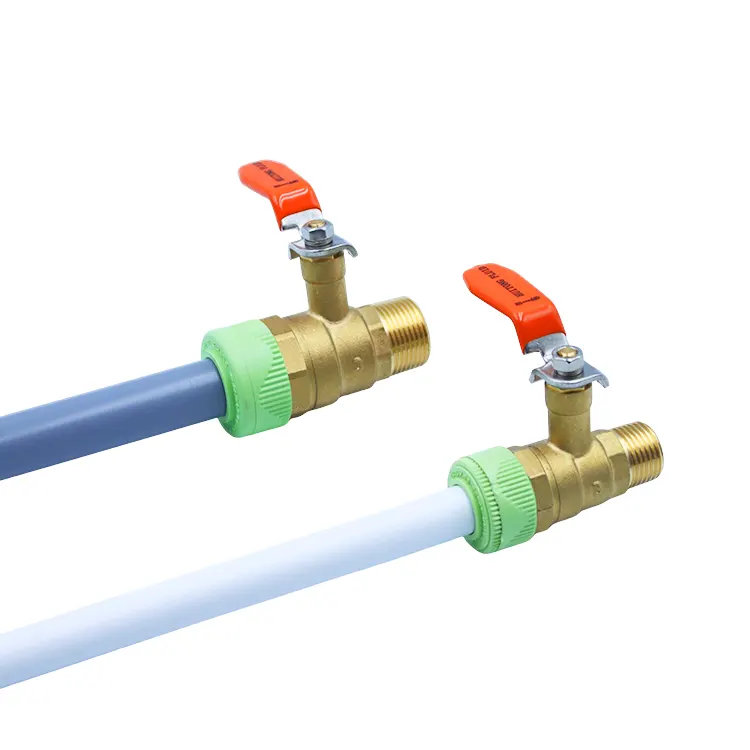

2. 빠른 연결 포트에는 구리 튜브, 벽이 얇은 스테인레스 스틸 파이프, PEX 바닥 난방 파이프 등 세 가지 주요 파이프 유형을 안전하게 고정하는 고강도 스테인레스 스틸 잠금 톱니 메커니즘이 통합되어 있습니다. 열 융착, 접착제 또는 특수 압착 도구가 필요하지 않으므로 설치 소모품이 필요하지 않습니다.

3. 수나사 끝부분은 글로벌 표준 피팅 사양을 준수하므로 어댑터 없이 다양한 파이프라인 액세서리에 직접 연결할 수 있습니다. 이를 통해 연결 지점 수를 줄이고 구조적으로 누출 위험을 최소화합니다.

강화된 안전 보호

1. 밸브는 특별히 설계된 확장형 열 절연 스템을 사용합니다. 이는 밸브 본체에서 작동 핸들로의 열 전달을 효과적으로 차단하여 고온 온수 또는 바닥 난방 시스템 작동 중에 핸들이 너무 뜨거워져 만질 수 없게 되는 업계 전반의 문제를 완전히 해결합니다.

2. 강화된 분출 방지 스템 구조로 되어 있어 밸브는 온수 순환 시 압력 변동 및 서지를 견딜 수 있습니다. 이는 스템 풀림, 분리 또는 유체 배출을 방지하여 고압 및 고온 작동 조건에서 안전성을 크게 향상시킵니다.

3. 90° 단일 핸들 작동 설계: 짧은 작동 스트로크와 부드럽고 손쉬운 핸들링이 특징입니다. 확장 스템 수나사형 퀵 커넥트 황동 볼 밸브는 고온 밀봉 배관 시스템에서도 신속한 완전 개방/완전 폐쇄 제어를 가능하게 하여 빈번한 사이클링이 필요한 응용 분야에 이상적입니다.

고온 저항 재료

1. 밸브 본체는 무연 DZR(탈아연성) 황동 단일 조각으로 단조되었습니다. 이 소재는 조밀하고 균일하며 고온, 산화 및 스케일링에 대한 탁월한 저항성을 제공합니다. 뜨거운 물에 장기간 노출되는 동안 부식과 변형에 강합니다.

2. 고온 내성 복합 PTFE 씰링 부품이 장착되어 있습니다. 주변 온도에 맞게 설계된 표준 씰과 달리 이 씰은 노화, 경화 또는 누출 없이 지속적인 온수 순환을 견디므로 장기적인 씰링 안정성을 보장합니다.

3. 풀 보어 내부 구조: 스로틀링이나 데드존 없이 물의 흐름이 막히지 않습니다. 낮은 흐름 저항과 최소한의 흐름 손실로 바닥 난방, 가정용 온수 및 산업용 순환수 시스템에서 효율적인 물 공급을 보장합니다.

컴팩트한 본체 구조

1. 컴팩트하고 세련된 디자인: 밸브 본체는 파이프 단열재 내에 완전히 둘러싸일 수 있으며 확장된 스템 핸들만 노출됩니다. 이는 파이프라인 단열 시스템의 무결성을 보존하고 열 손실을 방지합니다.

2. 은폐된 설치(벽 내 또는 천장 위)에 적합합니다. 단열재 적용 불가, 파이프라인의 국부적 응축 또는 열 손실 등 부피가 큰 밸브와 관련된 일반적인 설치 문제를 해결합니다.

3. 비파괴적인 분해 및 재사용 지원: 배관을 절단하지 않고도 유지 관리, 시스템 수정 또는 장비 교체를 수행할 수 있으므로 엔지니어링 유지 관리 비용과 자재 낭비가 크게 줄어듭니다.

고온 피팅에 대한 전문적인 품질 관리

1. 원자재 테스트: 모든 DZR 황동 원자재는 도착 시 스펙트럼 분석을 거쳐 고온 저항성 및 탈아연화 저항성과 같은 핵심 성능 지표를 검증하여 소스에서의 품질 관리를 보장합니다.

2. 완제품 시뮬레이션 테스트: 모든 장치는 기밀성, 내수압성, 고온/저온 사이클링/노화에 대한 개별 테스트를 거칩니다. 핵심 초점 영역에는 연장된 스템의 밀봉 안정성과 빠른 연결 인터페이스의 잠금 강도가 포함됩니다. 3. 전체 배치 추적성: 각 제품에는 고유한 배치 코드가 있으며, 생산 및 처리부터 테스트까지 전체 프로세스에 대한 기록이 보관됩니다. 해외 프로젝트 승인 및 통관 요구 사항을 충족하기 위해 CE 인증 및 재료 테스트 보고서가 배송 시 제공됩니다.

제조업체 보증 시스템

1. 확장 스템 수나사형 퀵 커넥트 황동 볼 밸브에는 12개월 제조업체 보증이 제공됩니다. 씰 누출, 스위칭 오작동, 잠금 장치 고장 등 제조 공정이나 재료 결함으로 인해 발생한 문제에 대해 무료로 수리 솔루션을 제공합니다.

2. 당사의 기술 팀은 고온 배관 시스템을 전문으로 하며 빠른 연결 설치 표준, 파이프 선택 및 매칭, 고온 파이프라인의 누출 문제 해결에 대한 매우 실용적인 지침을 제공합니다.

3. 우리는 신속한 다국어 판매 후 지원을 제공하고 글로벌 배관 계약업체 및 도매업체에 맞춤형 배관 솔루션을 제공하여 현지 건설 표준과의 호환성을 보장합니다.

표준 운영 권장 사항

1. 푸시핏 설치: 설치하기 전에 파이프 끝이 버(burr) 없이 깨끗하게 절단되었는지, 내부 잔해물이 없는지 확인하십시오. 파이프를 퀵 커넥트 포트와 수직으로 정렬하고 일정한 속도로 삽입합니다. "딸깍" 소리가 나면 잠금 장치가 체결되었음을 나타냅니다. 향후 누출이 발생할 수 있으므로 각도가 있거나 불완전한 삽입을 피하십시오.

2. 밸브 작동: 매일 사용하는 동안 핸들을 90°만 살짝 돌리십시오. 핸들에 힘을 가하거나 이동 한도 이상으로 회전시키지 마십시오. 이는 응력 하에서 연장된 스템의 변형을 방지하고 내부 고온 밀봉 구조를 보호하며 서비스 수명을 연장시킵니다.

3. 고온 운전: 온수나 바닥 난방 시스템을 시작하거나 중지할 때 수압과 온도를 점진적으로 조정하십시오. 씰 마모를 최소화하고 장기적인 씰링 안정성을 보장하려면 급격한 온도 변동이나 순간적인 고압 서지를 피하십시오.

4. 분해 및 유지 관리: 파이프라인 유지 관리 중 특수 분해 도구를 사용하여 잠금 장치를 원활하게 해제합니다. 억지로 들어 올리거나 당기지 마십시오. 양호한 상태의 밸브를 재사용할 수 있어 프로젝트의 자재 비용이 절감됩니다.

FAQ

Q1: 고온 사이클에서 장기간 사용하면 빠른 연결 인터페이스가 느슨해지거나 누출됩니까?

A: 빠른 연결 포트에는 두꺼운 스테인리스 스틸 자체 잠금 톱니가 있습니다. 고온 및 저온 사이클링 노화 테스트를 거쳐 열팽창이나 수축으로 인한 풀림 없이 고온 조건에서 안정적인 잠금 성능을 보장합니다. 고온 저항성 씰링 구성 요소와 결합되어 장기간 물 순환 중에 누출이 전혀 발생하지 않도록 보장합니다.

Q2: 확장 스템 수나사형 퀵 커넥트 황동 볼 밸브는 어떤 유형의 배관 및 시스템과 호환됩니까?

A: 동파이프, 얇은 스테인레스 스틸파이프, PEX 바닥난방파이프와 호환됩니다. 이는 가정용 온수 시스템, 바닥 난방 순환 시스템 및 경공업 순환수 회로에 널리 사용되므로 대부분의 주거 및 경공업 고온 배관 프로젝트에 적합합니다.

Q3: 밸브 본체를 단열재로 감싸면 작동이나 방열에 영향을 미치나요?

A: 아니요. 메인 밸브 본체를 단열재로 완전히 감싸서 작동 핸들만 노출시킬 수 있습니다. 이를 통해 파이프라인의 단열 무결성을 유지하면서 국부적인 열 손실이나 응결을 방지하고 숨겨진 단열 배관 설치 표준을 충족하면서 밸브 작동이 영향을 받지 않게 됩니다.

Q4: 고온 응용 분야에 대해 어떤 구체적인 품질 검사가 수행됩니까?

A: 표준 기밀성 및 내압 테스트 외에도 고온 및 저온 사이클링 노화 테스트를 수행합니다. 이는 확장된 스템의 밀봉 안정성과 빠른 연결 인터페이스의 고온 잠금 강도를 구체적으로 검증하고, 장기간 온수 순환을 시뮬레이션하여 제품이 복잡한 고온 환경에서 안정적으로 작동하도록 보장합니다.

Q5: 고온 환경에서 매일 사용하는 동안 무엇을 고려해야 합니까?

A: 과도한 힘으로 밸브를 작동하지 말고 수압이 갑자기 급등하거나 떨어지지 않도록 하십시오. 밸브 스템 인터페이스의 씰을 정기적으로 검사하십시오. 시스템 시작 및 종료 중에 온도와 압력을 점진적으로 제어하면 씰 마모가 최소화되고 밸브의 장기적이고 안정적인 작동이 보장됩니다.
