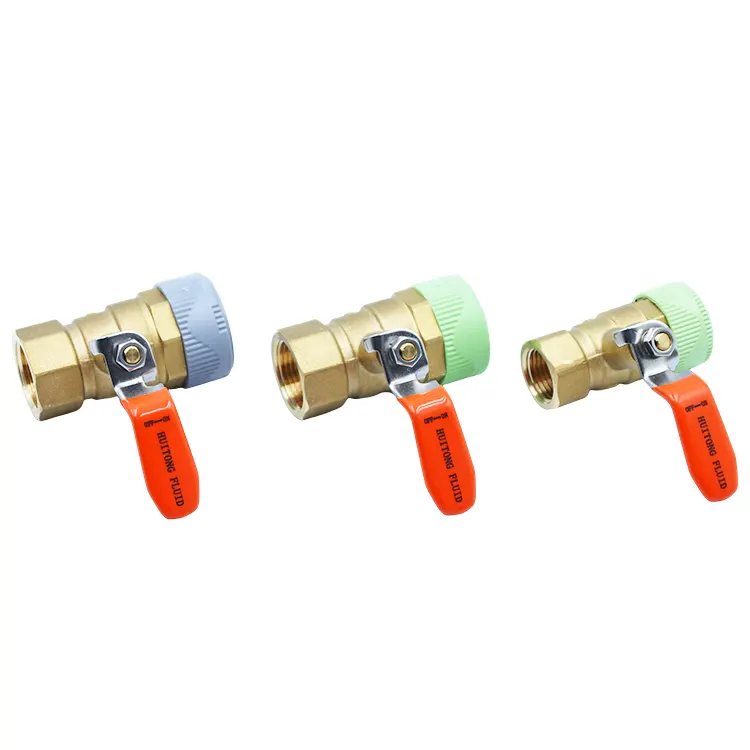

확장 스템이 있는 고온 FT 황동 볼 밸브

확장 스템이 있는 고온 FT 황동 볼 밸브는 확장된 단열 스템 구조를 활용하여 고온 파이프라인 작동 중 뜨거운 핸들이 발생하는 업계의 문제점을 해결합니다. 고온 저항성 흑연 충전 PTFE 씰이 장착되어 있어 고온 매체의 안정적인 장기 운송을 보장합니다. 이중 암나사 끝단은 다양한 열 배관 피팅과 호환되며 컴팩트한 밸브 본체는 두꺼운 단열재로 감싼 파이프라인에 적합합니다. 고온 조건에 대한 특수 테스트 프로토콜이 지원되는 이 밸브는 높은 내구성을 제공하고 최소한의 유지 관리가 필요하므로 바닥 난방 및 산업용 고온 순환 파이프라인 프로젝트에 널리 사용됩니다.

기술적인 매개변수

전용 안전 설계

1.  확장된 절연 스템: 밸브 본체에서 핸들로의 열 전달을 차단하는 확장되고 격리된 스템 구조가 특징입니다. 이는 작동 중 뜨거운 구성품으로 인해 작업자가 화상을 입는 것을 방지하여 고온 파이프라인의 현장 취급 안전성을 크게 향상시킵니다.

2.  분출 방지 스템 디자인: 스템에는 강화된 분출 방지 구조가 통합되어 있습니다. 증기나 고온수의 압력 변동에도 단단히 잠긴 상태를 유지하므로 매체 분사 또는 줄기 배출과 같은 안전 위험이 제거됩니다.

3.  간단한 90° 작동: 쉽게 90도 회전할 수 있도록 설계되었으며, 밸브는 핸들을 간단히 돌리는 것만으로 완전히 열리거나 닫힐 수 있습니다. 작동이 간단하여 복잡한 고온 환경에서도 파이프라인 흐름을 신속하게 제어할 수 있습니다.

구성 세부정보

1.  고온 DZR 황동 구조: 확장 스템 본체가 있는 고온 FT 황동 볼 밸브는 단일 고온 저항 DZR(탈아연화 방지) 황동으로 단조되었습니다. 내열성은 표준 황동 밸브의 내열성을 훨씬 초과하므로 고온 매체를 장기간 운송하는 동안 급격한 산화나 변형이 발생하지 않습니다.

2.  고성능 씰: 씰링 구성 요소는 흑연 충전 PTFE로 만들어집니다. 표준 EPDM 고무 씰과 달리 이러한 재료는 고온 유체와 지속적으로 접촉하는 동안 경화, 노화 및 누출을 방지합니다.

3.  풀 보어 설계: 내부 풀 보어 구조는 흐름 저항을 최소화하여 파이프라인 흐름 감쇠 없이 온수와 증기의 안정적인 대용량 운송을 보장합니다.

이중 암나사 설계의 장점

1. 양쪽 끝의 표준화된 암나사산은 주류 가열 및 증기 파이프라인 피팅과 직접적인 호환성을 허용합니다. 이렇게 하면 추가 어댑터가 필요 없고 잠재적인 누출 지점이 줄어듭니다.

2. 밸브 몸체가 콤팩트하여 배관을 두꺼운 단열재로 감싼 경우에도 설치가 가능하므로 기계실, 바닥 난방 매니폴드 등의 좁은 공간에 이상적입니다.

3. 바닥 난방 순환, 산업용 고온 온수, 저압 증기 및 고온 유체 순환을 포함한 광범위한 매체 및 응용 분야에 적합합니다. 확장 스템이 있는 고온 FT 황동 볼 밸브는 주거용 난방 및 경공업 배관 시스템과 모두 호환됩니다.

제조업체 보증 및 지원

1. 종합 문서: 각 배송에는 해외 열 엔지니어링 프로젝트 등록 및 통관 요구 사항을 충족하는 완전한 ISO 및 CE 테스트 인증서와 재료 분석 보고서가 함께 제공됩니다.

2. 표준 12개월 제조업체 보증: 보증은 모든 제조 결함을 포함합니다. 정상적인 고온 작동 중에 발생하는 씰링 또는 밸브 본체 품질 문제에 대해 무료 애프터 서비스 지원이 제공됩니다.

3. 전문 기술 서비스: 당사의 기술 팀은 고온 열 배관을 전문으로 하며 확장 스템 밸브 단열재 조립, 누출 문제 해결 및 증기 시스템 구성 요소 선택에 대한 지침을 제공하여 전 세계 구매자의 온라인 문의에 신속한 응답을 보장합니다.

정기 유지 관리 권장 사항

1. 밸브 스템 연결부의 씰을 정기적으로 검사하십시오. 장기간 고온 사용 후 약간의 누출이 발생하면 밸브 본체 전체를 교체할 필요 없이 고온 흑연/PTFE 씰 키트를 개별적으로 교체할 수 있습니다.

2. 작동 핸들은 약 90° 회전합니다. 과도한 힘을 가하면 확장된 스템이 변형되고 내부 씰이 손상되며 제품 수명이 단축될 수 있으므로 이 범위 이상으로 힘을 가하지 마십시오.

3. 증기 응용 분야에서는 급격한 온도 변화로 인해 밸브 본체에 급격한 열 충격이 가해지지 않도록 하십시오. 열 순환으로 인한 밸브 본체와 씰의 마모를 최소화하려면 시작 및 종료 중에 압력을 점차적으로 조정하십시오.

4. 장기간 보관하기 전에 밸브 본체에서 잔류 고온 매체를 배출하고 표면 먼지를 닦아내십시오. 고온 스케일의 장기간 축적으로 인한 나사산의 부식을 방지하기 위해 밸브를 건조하고 통풍이 잘되는 곳에 보관하십시오.

FAQ

Q1: 표준 짧은 스템 볼 밸브에 비해 확장 스템 모델의 장점은 무엇입니까?

A: 표준 짧은 스템 볼 밸브를 사용하면 밸브 본체의 높은 열이 핸들로 직접 전달되어 작업자가 화상을 입을 위험이 있습니다. 확장 스템이 있는 고온 FT 황동 볼 밸브는 이러한 위험을 구조적으로 제거하는 열 장벽을 생성합니다. 밸브 본체는 절연층 내에 내장될 수 있고 핸들은 노출된 상태로 유지되어 작동이 쉽기 때문에 고온 열 배관에 이상적인 선택입니다.

Q2: 고온 환경에서 흑연 충전 PTFE 씰은 표준 고무 씰과 어떻게 비교됩니까?

A: 표준 고무 씰은 100°C 이상의 온도에 장기간 노출되면 빠르게 경화되고 균열이 발생하여 누출이 발생합니다. 흑연 충전 PTFE는 내열성이 뛰어나 고온 온수 및 저압 증기를 사용한 연속 작동에 적합합니다. 이는 씰 노화를 크게 늦추고 파이프라인 유지 관리 빈도를 줄입니다.

Q3: 이 이중 암나사 밸브와 호환되는 열 배관 액세서리는 무엇입니까?

A: 양쪽 끝에 표준 암나사형 파이프 나사산이 있어 추가 어댑터 없이 주류 바닥 난방 매니폴드, 스팀 밸브 피팅 및 고온 수도관 부품에 직접 연결되므로 잠재적인 누출 지점이 최소화됩니다.

Q4: 고온 응용 분야에서 씰 누출은 어떻게 처리됩니까?

A: 부적절한 취급으로 인해 발생하지 않은 씰 또는 밸브 본체 문제의 경우 당사 기술 팀은 타겟 어셈블리 조정 솔루션을 제공하고 수리를 안내하기 위해 교체 씰링 부품을 공급합니다.

Q5: 저압 증기 순환 라인에서 밸브를 장기간 사용하여 사용할 수 있습니까?

A: 완벽하게 호환됩니다. 고온에 강한 황동 본체와 특수 고온 씰은 시뮬레이션된 증기 노화 테스트를 거쳐 유량 손실을 최소화하고 유지 관리 간격을 연장하면서 저압 증기 라인에서 안정적인 장기 작동을 보장합니다.

Q6: 확장 스템이 있는 고온 FT 황동 볼 밸브를 두꺼운 절연층이 있는 파이프에 설치할 수 있습니까?

답: 그렇습니다. 밸브 몸체는 콤팩트하며 연장된 스템만 절연층 너머로 돌출되어 있습니다. 이로 인해 밸브 돌출로 인한 틈새 없이 단열재가 밸브 몸체를 완전히 감싸게 되므로 기계실 설치 및 천장 공간의 은폐 고온 배관에 적합합니다.
