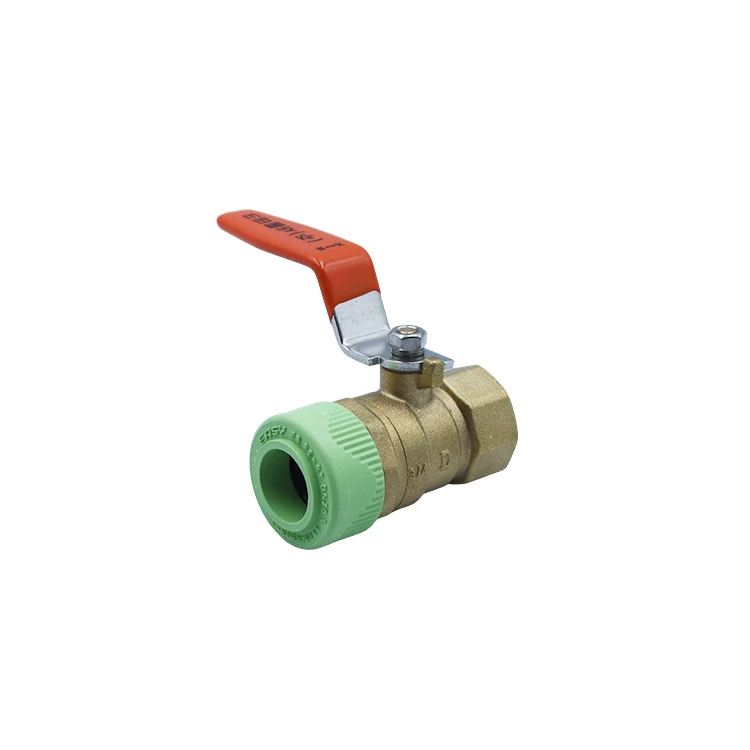

이 황동 볼 밸브는 주거용 정수, 바닥 난방 및 상업용 배관 시스템의 컴팩트한 설치 공간에 맞게 제작된 다목적 파이프라인 제어 피팅입니다. 이 제품은 도구가 필요 없는 푸시인 빠른 연결 메커니즘과 통합 암나사 연결을 혁신적으로 결합합니다. 기존의 단일 인터페이스 볼 밸브와 달리 푸쉬인 퀵 커넥트 암나사형 황동 볼 밸브는 기존 라인을 개조하고 숨겨진 배관을 설치하는 데 이상적입니다. 업계 표준 DZR(탈아연성) 무연 단조 황동으로 제작되었으며 스테인레스 스틸 잠금 톱니가 있는 이중 밀봉 구조를 특징으로 하는 이 제품은 설치 용이성, 밀봉 안정성 및 반복 분해의 실용성 사이의 균형을 유지합니다.
|

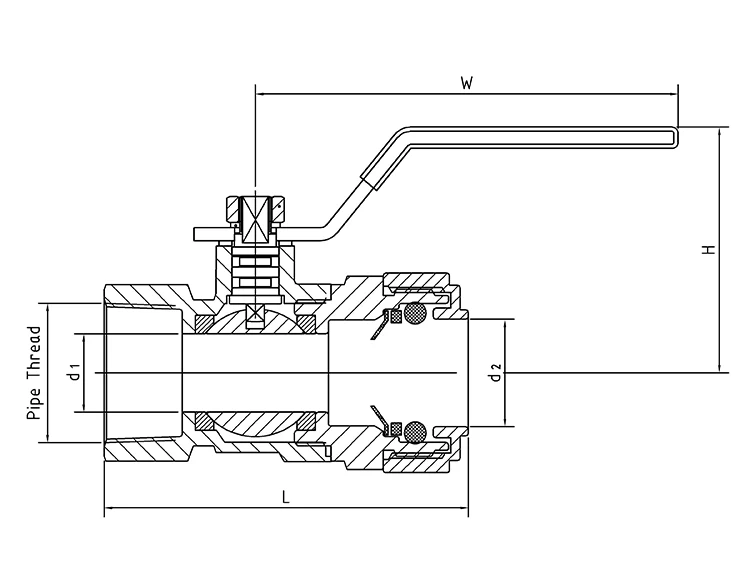

제품 사양 |
L |
d1 |
d2 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
||||||
|
15 |
F1/2"-16mm |
65.0 |
10.0 |
16.5 |
G/PT/NPT |
57.0 |
37.5 |
|
20 |
F3/4"-20mm |
69.5 |
15.0 |
20.5 |
G/PT/NPT |
81.0 |
47.1 |
|
F3/4"-22mm |
69.5 |
15.0 |
22.5 |
G/PT/NPT |
81.0 |
47.1 |
|
1. DZR 무연 단조 황동: DZR 무연 황동을 사용하여 일체형 단조 공정을 통해 제조되었으며 표준 황동의 일반적인 결함(예: 탈아연화 및 녹)을 제거합니다. 식수나 냉온수 순환수와 장기간 접촉 시 부식 및 스케일 축적을 방지하여 주거용 정수 배관의 안전 기준을 충족합니다.
2. 강화 단조 본체: 밸브 본체는 균일한 구조 밀도를 지닌 두꺼워진 단조 디자인이 특징입니다. 수압 서지에 대한 높은 저항성을 제공하고 변형이나 균열 없이 고온과 저온 사이의 장기간 사이클을 견딜 수 있어 복잡한 배관 및 난방 환경에 적합합니다.
3. 무연 규정 준수: 재료 및 제조 공정은 유해한 침출 없이 규제 표준을 충족하므로 주거용 식수 라인에 적합하고 해외 주거 및 상업 프로젝트의 환경 요구 사항을 준수합니다.
1. 이중 씰 시스템: 푸쉬인 퀵 커넥트 암나사형 황동 볼 밸브는 고탄성 EPDM O-링과 결합된 두꺼운 PTFE 볼 씰을 사용합니다. 이 이중 씰 조합은 변동하는 수압과 온도에 적응하여 압력 서지 또는 열팽창/수축으로 인한 누수를 효과적으로 방지하여 장기적으로 누수 없는 성능을 보장합니다.
2. 정밀하게 마감된 밀봉 표면: 밀봉 표면은 정밀하게 연마되고 광택 처리되어 탁월한 핏을 제공합니다. 90° 작동은 매끄럽고 걸림이 없으며 밀봉 표면의 마모가 최소화되어 밸브의 전체 서비스 수명이 크게 연장됩니다.
3. 전체 포트 설계: 전체 구멍 흐름 설계는 저항을 최소화하고 흐름 용량을 최대화합니다. 압력 강하나 유량 부족 등의 문제를 방지하여 배관이나 난방 시스템 내에서 안정적인 순환 효율을 보장합니다.

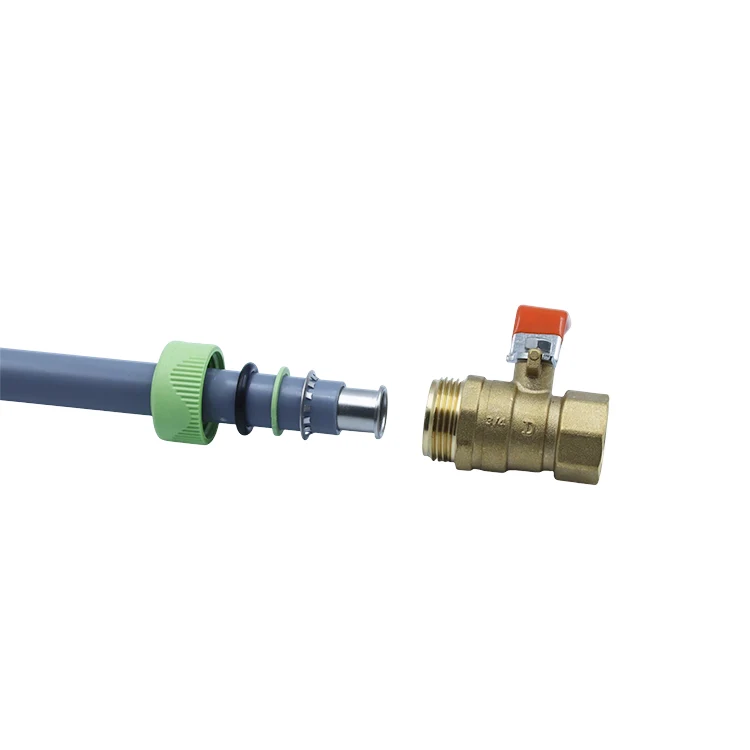

1. 한쪽 끝에는 고강도 스테인리스 스틸 그립 톱니가 내장된 "푸시인" 빠른 연결 인터페이스가 있습니다. 튜브는 삽입 시 자동으로 잠기므로 분리를 방지하고 표준 푸시핏 밸브보다 훨씬 뛰어난 압력 안정성을 제공하는 안전하고 꼭 맞는 핏을 보장합니다.
2. 다른 쪽 끝은 표준 암나사 인터페이스를 갖추고 있어 다양한 수나사 피팅 및 어댑터와 유연하게 페어링할 수 있습니다. 이는 다양한 배관 표준을 수용하며 신규 설치 및 기존 시스템의 개조 모두와 호환됩니다.
3. 푸시핏 엔드에는 유연하고 비침투성 디자인의 고강도 스테인리스 스틸 그립 톱니가 있습니다. 파이프 삽입은 즉각적입니다. 도구, 열, 밀봉재가 필요 없습니다. 더 중요한 것은 연결이 완전히 재사용이 가능하다는 점입니다. 튜브를 손상시키지 않고 여러 번 분해하고 재조립하므로 구성 요소에 자주 접근해야 하는 시스템에 유지 관리 친화적인 선택이 됩니다.

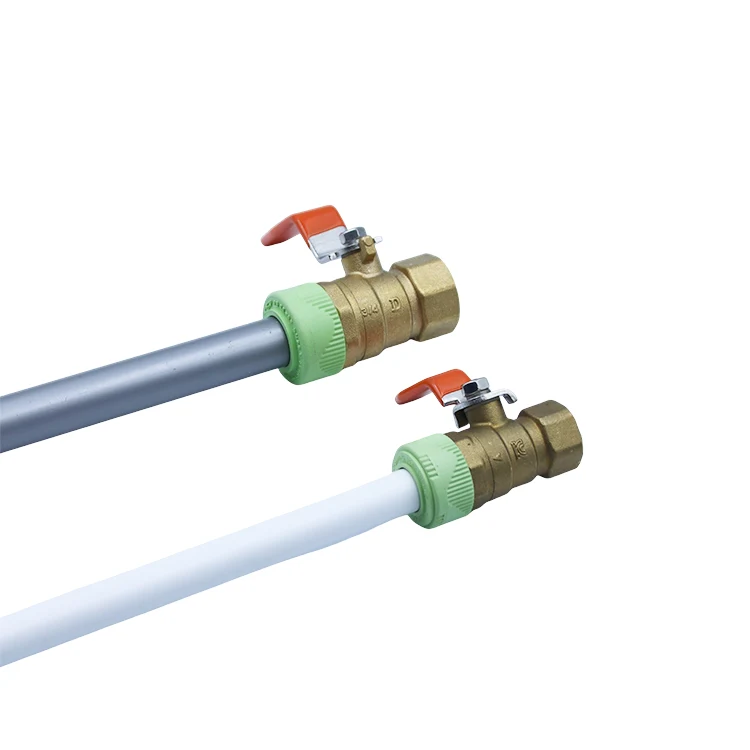

1. 탁월한 튜브 호환성; 푸시인 퀵 커넥트 암나사형 황동 볼 밸브는 구리, 벽이 얇은 스테인레스 스틸, PEX(바닥 난방) 튜브 등 세 가지 주요 배관 파이프 유형에 안정적으로 연결되어 주거용 및 상업용 배관 프로젝트를 위한 원스톱 솔루션을 제공합니다.
2. 컴팩트하고 공간 절약형 디자인; 벽 내 움푹 들어간 곳, 천장 빈 공간 및 좁은 파이프 샤프트와 같은 제한된 설치 영역을 위해 특별히 설계되어 부피가 크고 기존 밸브를 숨길 수 없다는 일반적인 문제를 해결합니다.
3. 주거용 정수 및 바닥 난방 순환 시스템, 상업용 건물 배관 및 소규모 HVAC 프로젝트를 포함한 광범위한 응용 분야에 적합하며 주거용 및 경공업 배관 네트워크를 위한 다목적 제어 구성 요소 역할을 합니다.
1. 개별 제품 검사 기준을 100% 준수합니다. 모든 밸브는 공장에서 출고되기 전에 기밀성, 내압성 및 개폐 사이클 내구성 테스트를 거쳐 씰 불량, 고착 메커니즘 또는 불충분한 압력 허용 오차와 같은 결함을 제거합니다.
2. 생산 및 테스트 데이터의 포괄적인 보유; 주문은 특정 테스트 기록과 직접 연결되므로 전체 제품 품질 추적이 가능하고 구매자가 쉽게 확인할 수 있습니다.
3. 국제 배관 산업 표준을 엄격히 준수합니다. 생산 프로세스는 여러 국가의 시장 진입 요구 사항을 충족하고 글로벌 국경 간 조달 요구 사항을 충족하도록 표준화되고 규제됩니다.
1. 종합 문서화: 통관, 인수 검사 및 프로젝트 제출에 대한 해외 요구 사항을 충족하기 위해 요청 시 재료 테스트 보고서, 완제품 검사 인증서 및 표준화된 설치 매뉴얼 전체 세트를 제공합니다.
2. 12개월 공장 보증: 우리는 보증 기간 동안 품질 문제(인위적 손상 제외)에 대해 무료 애프터 서비스 솔루션을 제공하여 고객의 장기적인 사용 신뢰성을 보장합니다.
3. 국경을 넘는 전문 기술팀: 설치 안내, 문제 해결, 실링 조정에 관한 문의에 신속한 응답을 제공하여 현장 건설 문제를 효율적으로 해결합니다.
A: 암나사 버전은 수나사 파이프 끝을 밸브에 연결해야 하는 터미널 연결 지점용으로 설계되었습니다. 이는 취약한 스레드가 노출되지 않고 내부에 있기 때문에 설치 및 향후 유지 관리 중에 수 스레드가 손상되지 않도록 보호합니다. 특히 은폐된 벽 설치, 천장 플레넘 및 도구 접근이 제한된 좁은 파이프 샤프트에 선호됩니다. 대부분의 응용 분야에서 선택은 기존 배관이 수나사(암형 밸브 사용) 또는 암형 피팅(수형 밸브 사용)으로 끝나는지 여부에 따라 달라집니다. 두 가지 모두 Huitong에서 모든 프로젝트 구성을 포괄할 수 있습니다.
A: 내부 스테인레스 스틸 잠금 톱니는 벽을 뚫지 않고 파이프를 고정하는 유연한 그립 설계를 특징으로 합니다. 이는 조립 또는 분해 중에 손상이 발생하지 않도록 하고, 반복적인 재연결을 지원하며, 빈번한 피팅 교체의 필요성을 없애고, 재료비를 효과적으로 절감합니다.
A: 푸쉬인 퀵 커넥트 암나사 황동 볼 밸브는 규정을 준수하는 DZR(탈아연화 방지) 무연 단조 황동으로 제작됩니다. 중금속 용출 및 수질 오염을 방지하여 가정용 정수 및 식수 공급 라인에 완벽하게 적합합니다. 이 제품은 미국, 유럽, 일본, 한국 및 기타 지역의 주거용 배관에 대한 재료 규정 준수 표준을 충족합니다.
A: 이중층 실링 구조(PTFE+EPDM)를 활용하고 열충격 및 압력 노화 테스트를 통과했습니다. 안정적인 온도 및 압력 저항을 제공하며 장기간 사용해도 노화, 변형 또는 누출이 발생하지 않고 일일 변동에 견딜 수 있어 HVAC 냉온 순환 시스템에 적합합니다.
