230℃ 고온 직각 잠금형 오일 배출 밸브는 열유 장비, 고온 순환 시스템 및 산업용 오일 탱크용으로 특별히 설계된 하수 및 오일 배출 밸브입니다. 기존의 스트레이트 밸브와 달리 독특한 L자형 직각 구조를 적용해 산업용 장비 하부의 제한된 공간, 굽은 배관의 간섭, 불편한 분해 및 유지보수 문제를 해결했습니다.
이 제품은 내열성 단조 합금과 수입 불소 고무 씰링 부품으로 제작되어 230℃ 고온 열유 매체를 오랫동안 견딜 수 있습니다. 독립적인 기계적 잠금 구조를 갖추고 있어 우발적인 열림 및 오일 누출을 방지하고 충격 저항, 내압성, 빠른 오일 배수 등의 장점도 갖추고 있습니다. 각종 고온 열교환 및 열성형 산업용 장비에 적합하며 산업용 고온 오일 회로용으로 안전성과 적응성이 뛰어난 밸브 부품입니다.
|

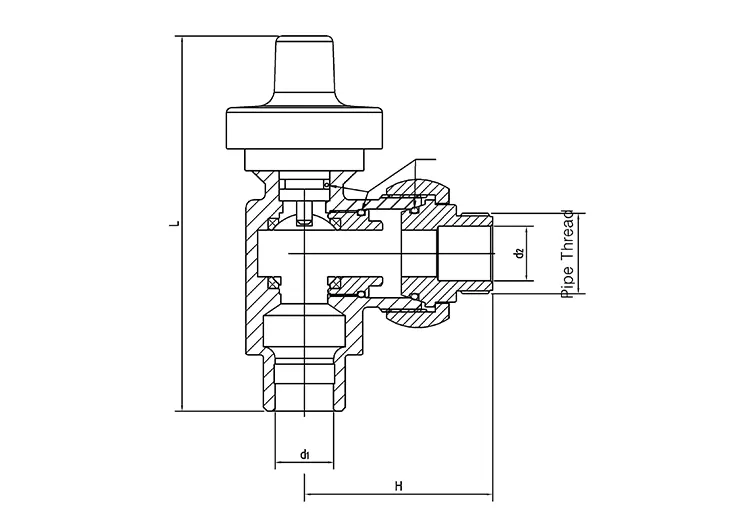

제품 사양 |
L |
d1 |
d2 |
파이프 스레드 |
H |
|
|
DN |
크기 |
|||||
|
15 |
1/2M |
96.1 |
15.0 |
14 |
G/PT/NPT |
48.3 |
1. 일체형 90° 직각 엘보 디자인을 채택하여 열전달 오일로, 금형 온도 기계 및 산업용 오일 탱크 바닥의 좁은 내장 설치 공간에 특히 적합합니다. 이는 기존의 밸브 파이프라인 굽힘 및 공간 간섭 문제를 완전히 방지합니다.
2. 장비 공장의 파이프라인 레이아웃 프로세스를 단순화하여 추가적인 파이프 벤딩 및 어댑터 구성 요소 설치가 필요하지 않습니다. 파이프라인 배열은 보다 규칙적이어서 장비 조립 공정과 파이프라인 누출 지점을 효과적으로 줄입니다.
3. 밀폐된 환경에서의 장비 설치에 적합하고, 추가적인 외부 공간을 차지하지 않으며, 동시에 외부 호스 연결을 지원하여 중앙 집중식 오일 수집 및 하수 배출이 가능합니다. 작업 과정은 깨끗하고 기름 얼룩이 없으며 표준화된 산업 작업 시나리오에 적합합니다.
1. 230℃ 고온 직각 잠금형 오일 배출 밸브는 고강도, 내열성 합금을 열간 단조하여 제작됩니다. 고온 노화 처리를 거쳐 안정적인 재료 구조를 얻습니다. 230℃의 장기간 연속 고온 조건에서도 연화, 변형, 균열이 발생하지 않고 일정하게 안정된 기계적 강도를 유지합니다.
2. 수입된 FPM 플루오로실리콘 복합 밀봉 부품이 장착되어 있습니다. 일반 고무 씰에 비해 내열성, 내유성, 노화 방지 특성이 크게 향상되었습니다. 장기간의 고온 열유 부식 및 열충격을 견딜 수 있어 고온 누출 위험을 제거합니다.
3. 밸브 본체 전체는 내압성, 내충격성이 우수합니다. 산업 장비의 장기간 진동 조건에 적응할 수 있으며 빈번한 장비 진동으로 인한 씰 풀림, 밸브 몸체 분리 또는 오일 누출 문제가 발생하지 않습니다.
1. 잠금 장치가 없는 일반 밸브와는 달리 이중 잠금 해제 작동 설계를 특징으로 하는 독립적인 기계식 잠금 핸들이 장착되어 장비 진동, 외력 충격 또는 우발적인 접촉으로 인해 밸브가 우발적으로 열리는 것을 효과적으로 방지할 수 있습니다.
2. 산업 재해 시 고온 오일 튀김, 오일 누출 및 압력 완화 위험을 완전히 제거하여 고온 송유관 장비의 작동 안정성을 크게 향상시키며 공장의 연속 생산 시나리오에 적합합니다.
3. 잠금 장치는 10,000회 개폐 내구성 테스트를 거쳤으며 정확한 잠금 결합과 견고한 잠금 기능을 갖추고 있어 장기간 및 고주파 사용 시에도 걸림이나 고장이 발생하지 않으며 안정적이고 내구성 있는 안전 보호 성능을 유지합니다.
1. 230℃ 고온 직각 잠금 가능 오일 배출 밸브는 사각지대가 없는 직통형, 비각형, 대유량 채널을 채택합니다. 이러한 설계는 뜨거운 오일 흐름의 저항을 최소화하여 오일을 빠르고 철저하게 배출하고 잔여 오일이 남지 않도록 하여 오일 교체 및 하수 배출 장비의 작동 효율성을 효과적으로 향상시킵니다.
2. 시중의 주류 열전달 오일 보일러, 열 교환 장비 및 금형 온도 기계의 인터페이스와 직접 일치할 수 있는 정밀한 표준 범용 나사산을 사용합니다. 추가 변환 커넥터가 필요하지 않아 조달 비용과 설치 시간이 절약됩니다.
3. 다양한 산업용 고온 장비의 요구 사항을 충족하는 다양한 스레드 사양을 다루고 있습니다. 다양한 작업 조건 및 장비 모델에 대한 배치 엔지니어링 조달 및 맞춤형 적응 요구 사항을 충족할 수 있습니다.
1. 원료의 공정 전 검사: 모든 합금 원료는 고온 노화 처리와 결합된 스펙트럼 구성 분석을 거치며, 재료의 고온, 압력 및 노화 지표에 대한 저항성은 엄격하게 검증됩니다. 이를 통해 제품은 처음부터 230℃의 극한 작업 조건에 적응할 수 있습니다.
2. 완제품 전체 및 전체 검사: 각 완제품은 쉘 수압 밀봉 테스트, 기포형 기밀 누출 감지 및 만회 개폐 내구성 테스트를 100% 통과합니다. 기본 성능 기준을 충족한 후에만 보관할 수 있습니다.
3. 작업 조건에 대한 전문 테스트 : 직각 유로의 원활함, 우발적 접촉을 방지하기 위한 잠금 핸들의 신뢰성, 불소 고무 씰의 내열 한계에 대해 3가지 전문 테스트를 수행하여 오일 막힘, 잠금 실패, 고온 누출 등 일반적인 결함을 방지합니다.
4. 전체 체인 추적성 관리: 각 제품에는 전용 배치 코드가 표시되어 있습니다. 공정 전체의 단조, 가공, 테스트 데이터가 보관되므로 완벽한 추적이 가능합니다. 배송 시 엔지니어링 입찰 및 승인 표준을 충족하기 위해 자재 보고서 및 ISO 준수 자격이 제공될 수 있습니다.
1. 완벽한 자격 배송: 대규모 주문의 경우 해외 통관, 산업 공학 승인 및 프로젝트 입찰과 같은 다양한 상업 시나리오에 적합한 재료 테스트 보고서, ISO 인증, 규정 준수 자격 문서 및 기타 관련 문서의 전체 세트를 제공할 수 있습니다.
2. 특별 기술 지원: 당사 기술 팀은 고온 오일 회로 분야에 대한 깊은 전문 지식을 보유하고 있습니다. 우리는 장비 호환성과 관련된 문제를 해결하기 위해 고온 파이프라인 조립, 잠금 메커니즘 디버깅 및 고온 밀봉 누출 감지에 대한 일대일 지침을 제공할 수 있습니다.
3. 효율적인 해외 판매 후: 우리는 여러 언어로 신속한 온라인 응답을 지원합니다. 우리는 산업 장비 제조업체에 장기 예비 부품 공급 서비스를 제공합니다. 대규모 장비 주문을 위해 맞춤형 송유관 개조 솔루션을 제공할 수 있습니다.
4. 안정적인 품질 보증: 모든 제품에는 12개월의 원래 공장 보증이 적용됩니다. 생산자재와 공정불량을 완벽하게 커버해 일괄구매, 장비 매칭에 대한 걱정을 없애줍니다.
A: 230℃ 고온 직각 잠금식 오일 배출 밸브는 230℃의 온도를 지속적으로 견딜 수 있습니다. 다양한 열전달 오일 매체를 위해 특별히 설계되었습니다. 내열성 합금 밸브 본체와 불소 고무 씰링 부품을 사용하여 고온 및 뜨거운 오일 순환 환경에서 노후화, 누출 또는 열화 없이 장기간 안정적으로 작동할 수 있습니다. 초고온 증기나 부식성이 강한 매체에는 적합하지 않습니다.
A: 스트레이트 스루 밸브는 장비 하단의 수직 공간을 많이 차지하므로 파이프 굽힘 간섭이 발생하기 쉽습니다. L자형 직각 구조는 장비의 좁은 설치 위치에 적합하여 파이프 벤딩이 필요 없고 설치가 더욱 규칙적으로 이루어지며 장비 조립 공정이 단순화되고 파이프 누출 지점이 줄어들며 밀봉 및 내장형 산업용 장비의 설치 시나리오에 적합합니다.
답: 그렇습니다. 이 제품은 독립적인 기계적 잠금 + 이중 잠금 해제 설계를 채택합니다. 잠금 바이트 강도가 높습니다. 장비 진동 시뮬레이션 테스트 후 장비 작동 진동 및 외부 충격으로 인한 우발적인 개방 위험을 효과적으로 방지할 수 있습니다. 구조적 관점에서 볼 때 고온 오일 누출로 인한 안전 위험을 피하고 지속적인 산업 생산에 적합합니다.
A: 사각지대가 없는 내장된 직선형 대형 흐름 채널은 뜨거운 오일 흐름에 대한 저항이 극히 낮고 오일 배수 속도가 더 빠릅니다. 장비 내부의 잔여 오일과 불순물을 오일 잔여물 없이 완전히 배출할 수 있어 장비 오일 교체 및 하수 유지 관리 시간을 대폭 단축하고 산업 장비의 작동 효율성을 향상시킵니다.
