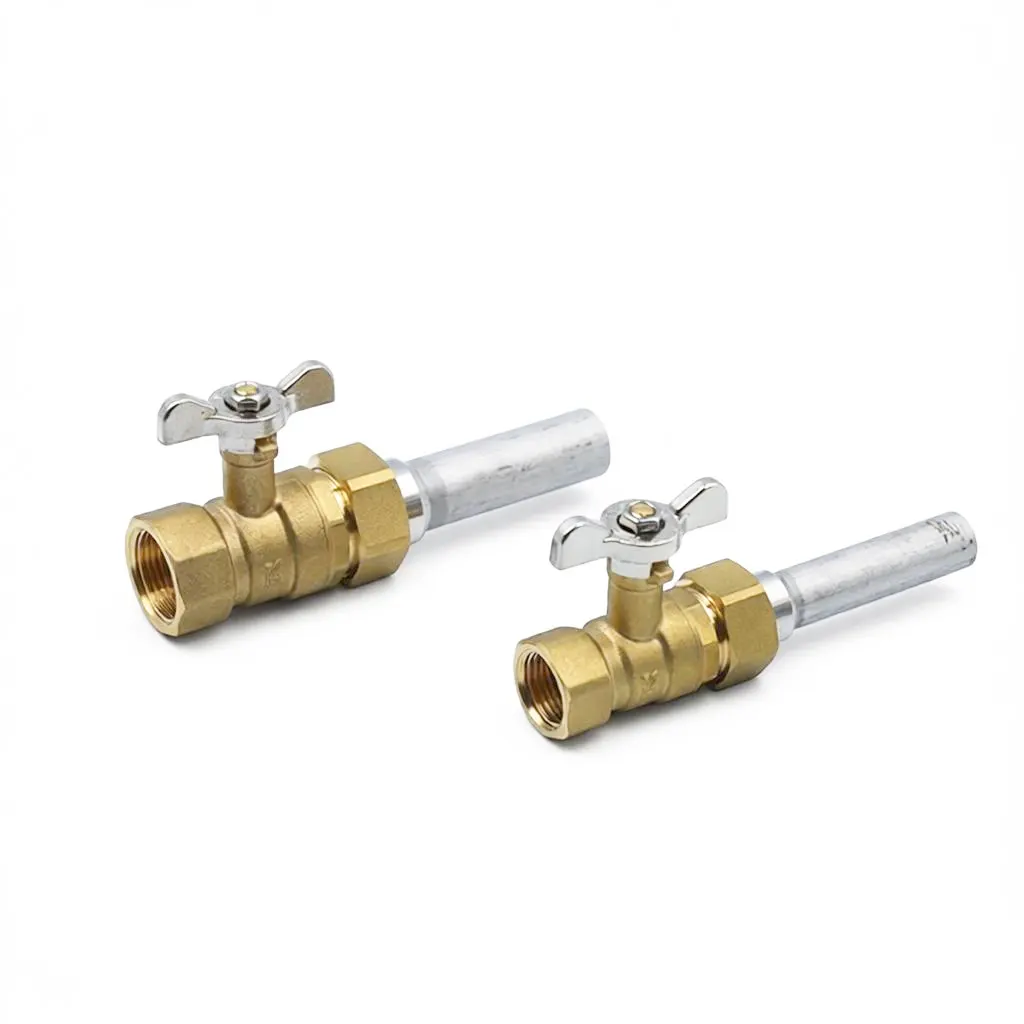

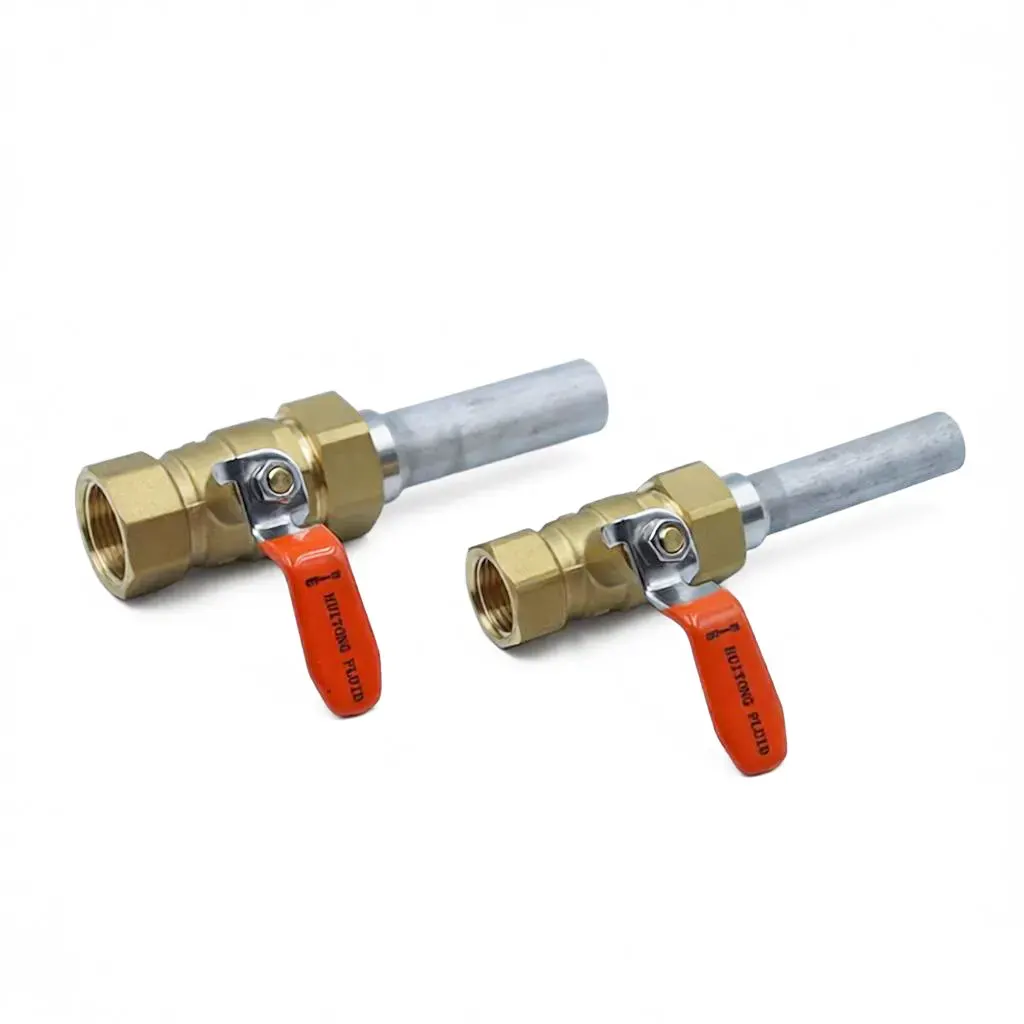

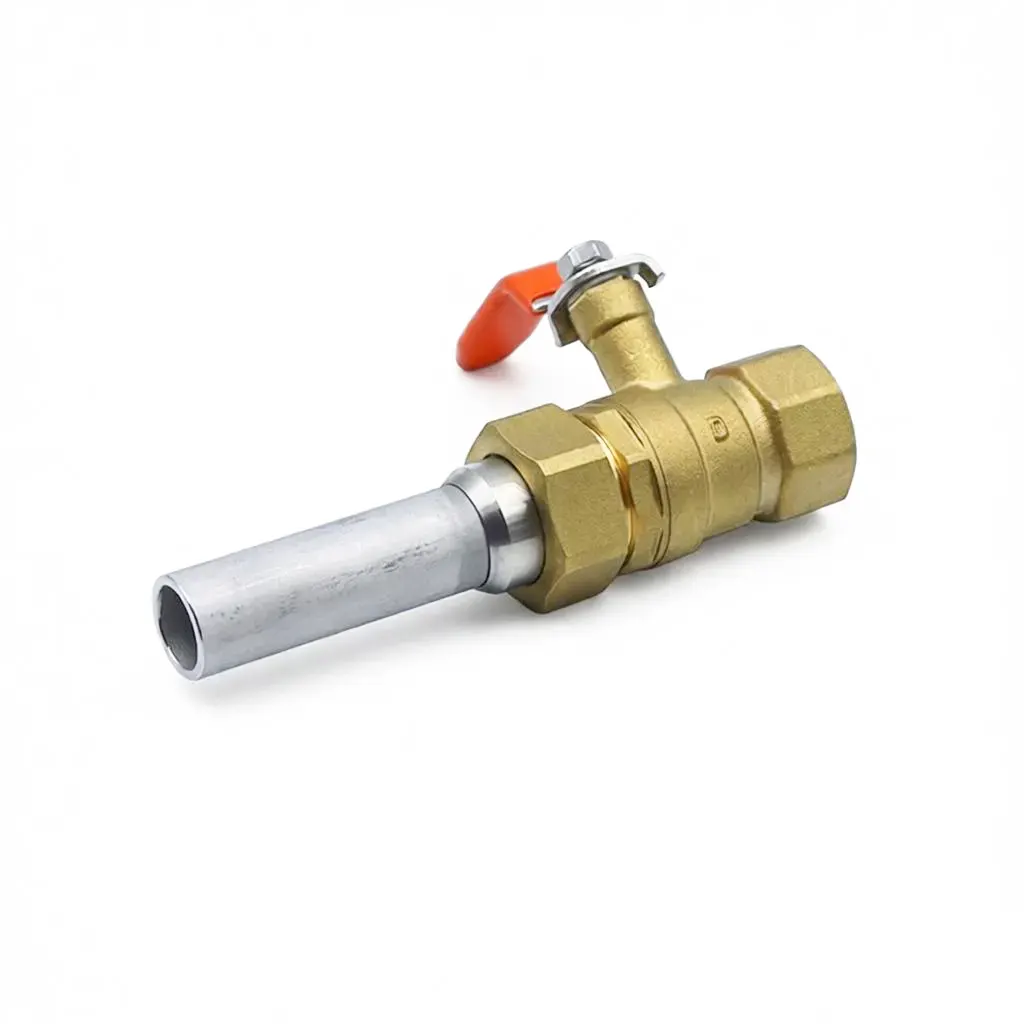

표준 단관 용접 볼 밸브는 현장 브레이징을 위한 작업 공간이 부족하여 용접 융착 불량, 냉간 접합 및 물 누출과 같은 문제가 발생하는 경우가 많습니다. 한편, 표준 수나사 용접 밸브는 암나사 포트가 있는 장비에 직접 연결할 수 없으므로 추가적인 잠재적 누출 지점이 발생하는 어댑터가 필요합니다. 이 확장 튜브 용접 암나사 황동 볼 밸브는 특히 설치 및 장비 호환성과 관련된 두 가지 문제점을 해결합니다. 밸브 본체의 한 면에는 통합된 확장 구리 용접 튜브가 있어 용접자에게 충분한 공간을 제공하고 용접 결함 가능성을 크게 줄입니다. 다른 측면에는 정밀하게 설계된 암나사가 있어 중간 피팅 없이 보일러, 중앙 에어컨 장치 및 정수 장비의 암 포트에 직접 연결할 수 있습니다.
|

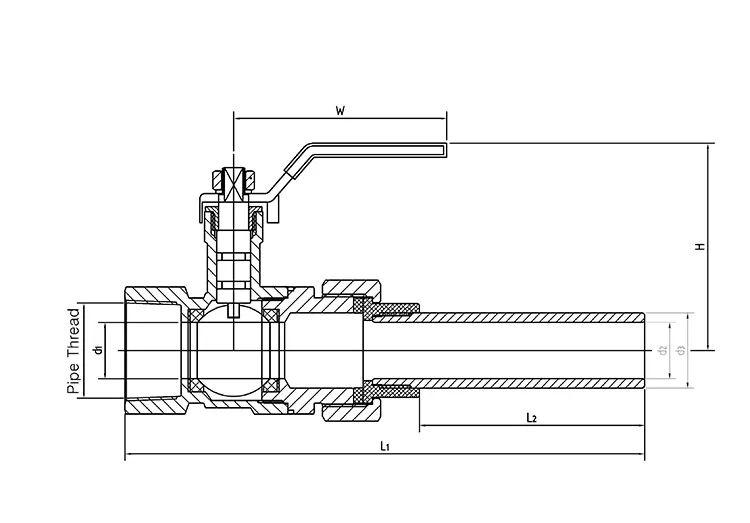

제품 사양 |
L1 |
L2 |
d1 |
d2 |
d3 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
||||||||
|
15 |
16mm−1/2F |
134.5 |
60 |
10 |
10 |
15 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm−3/4F |
138.5 |
60 |
15 |
15 |
20 |
G/PT/NPT |
56.75 |
55.75 |
|

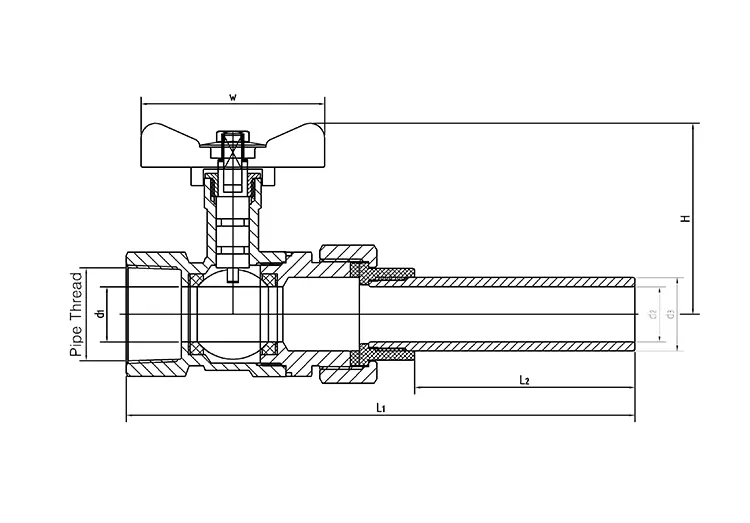

제품 사양 |
L1 |
L2 |
d1 |
d2 |
d3 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
||||||||
|
15 |
16mm~1/2F |
134.5 |
60 |
10 |
10 |
15 |
G/PT/NPT |
50 |
49 |
|
20 |
20mm~3/4F |
138.5 |
60 |
15 |
15 |
20 |
G/PT/NPT |
50 |
51.7 |
1. 확장된 용접 튜브: 표준 모델의 짧은 용접 끝단과 비교하여 통합된 확장된 구리 슬리브는 용접 토치의 작동 공간을 크게 확장합니다. 용접공은 비좁은 틈에서 작업할 필요가 없으므로 균일하고 완전한 용접 비드를 얻을 수 있으며 콜드 조인트, 불충분한 침투, 누락된 지점과 같은 인적 오류 결함을 효과적으로 제거할 수 있습니다.
2. 통합 복합 구조(황동 및 구리): 밸브 본체와 연장된 구리 용접 튜브는 공장에서 정밀 융착됩니다. 두 금속은 호환성이 높아 뜨거운 물과 차가운 물을 장기간 순환하는 동안 갈바닉 부식이 발생하지 않습니다. 용접 조인트는 박리나 균열의 위험이 없어 장기간 파이프라인 작동 중에 안정적인 밀봉 성능을 보장합니다.
3. 이음매 없는 일체형 구조: 확장된 용접 튜브와 밸브 본체가 이음매 없이 융합되어 스케일과 불순물이 쌓일 수 있는 연결부나 틈을 제거합니다. 이는 파이프라인 막힘과 국부적인 부식의 위험을 줄여 밸브를 연중 연속 난방 및 물 순환 응용 분야에 적합하게 만듭니다.
1. 고정밀 CNC 암나사: 나사 치수는 산업 표준에 맞춰 보일러, 중앙 에어컨 장치 및 상업용 정수 장비의 내장 암나사 포트에 직접 연결할 수 있습니다. 이를 통해 리듀서나 어댑터를 구매하고 설치할 필요가 없으므로 배관의 잠재적인 누출 지점이 줄어듭니다.
2. 특수 나사 동축 보정: 나사 동축성은 공장을 떠나기 전에 개별적으로 검증되어 나사 중심선이 밸브 본체 흐름 경로와 완벽하게 정렬되도록 합니다. 이는 연결 중 불균등한 응력이나 개스킷 변위를 방지하고 온수 및 냉수 압력으로 인한 열 충격으로 인해 나사형 조인트에서 누출 위험을 최소화합니다.
3. 표준 피팅과의 호환성: 다양한 크기의 연장된 구리 용접 튜브와 결합된 표준화된 암나사 사양은 다양한 외경의 구리 배관 장비와의 호환성을 허용합니다. 이를 통해 여러 제품 범주를 재고로 보관할 필요가 없어 HVAC 프로젝트의 재고 관리가 단순화됩니다.
1. 두꺼운 무연 DZR 단조 황동 밸브 본체: 열간 단조 구조는 주조 본체에 비해 균일한 벽 두께와 우수한 내압성을 보장하여 밸브가 보일러 시동 및 정지 중 순간적인 고압 서지를 견딜 수 있게 해줍니다. 무연 소재는 위생 기준을 충족하므로 주거용 식수 및 상업용 정수 파이프라인에 적합합니다.
2. 두꺼운 PTFE 시트가 있는 크롬 도금 솔리드 볼: 확장 튜브 용접 암나사산 황동 볼 밸브는 내마모성과 스케일 방지 기능이 있는 정밀 크롬 도금, 광택 표면이 특징입니다. 두꺼운 양면 PTFE 시트는 단단히 고정되어 정방향 및 역방향 흐름 방향 모두에서 누출이 전혀 발생하지 않도록 합니다. 밀봉층은 장기간의 고온 사이클링 동안 경화 및 파손을 방지합니다.
3. 강화된 분출 방지 스템: 스템 바닥의 잠금 메커니즘은 바닥 난방 또는 온수 시스템의 갑작스러운 압력 서지로부터 충격을 흡수합니다. 이는 스템이 배출되거나 뜨거운 매체가 분사되는 것을 방지하여 기계실 및 장비 영역의 안전 위험을 줄입니다.
1. 완전 보어, 제한되지 않은 내부 공동: 밸브 내부에는 돌출부나 흐름을 제한하는 데드 존이 없어 흐름 저항이 최소화됩니다. 이를 통해 중앙 에어컨 열교환 효율 감소 또는 바닥 난방 시스템의 온도 불균형을 방지하여 시스템의 설계 유량을 완전히 유지하고 순환 펌프 에너지 소비를 줄입니다.
2. 확장된 90° 간편 작동 핸들: 긴 핸들 디자인은 부드러운 토크를 제공하므로 완전 개방 위치와 완전 폐쇄 위치 사이를 전환하는 데 90° 회전만 필요합니다. 바닥 난방 매니폴드 캐비닛이나 좁은 기계실 빈 공간과 같은 좁은 공간에 설치하는 경우에도 손잡이가 단열재나 판금에 의해 방해받지 않아 묶이지 않고 쉽게 작동할 수 있습니다.
3. 깔끔하고 균일한 배관을 위한 용접 설계: 연장된 동관을 브레이징한 후 밸브 본체를 단열재로 완전히 감싸고 핸들만 노출시킬 수 있습니다. 이는 전체 배관 단열 구조의 무결성을 보존하여 숨겨진 설치(예: 매달린 천장 또는 파이프 샤프트)에 대한 깔끔한 미적 효과를 제공하고 열 손실을 최소화합니다.
1. 원자재의 생산 전 분광 분석: 황동 밸브 본체 및 연장된 구리 용접 튜브를 포함한 모든 원자재는 현장 분광 구성 검사를 거칩니다. 납 함량, 탈아연화 저항성, 고온 저항성 및 내부식성이라는 4가지 주요 성능 지표가 검증되어 표준 이하의 블랭크가 소스에서 거부되도록 보장합니다.
2. 완제품의 100% 종합 검사: 모든 확장 튜브 용접 암나사 황동 볼 밸브는 수압 쉘 압력 테스트, 기포 기반 기밀성/누출 테스트 및 10,000주기 내구성 테스트의 세 가지 표준 테스트를 거칩니다. 이 공정에서는 씰 누출, 작동 결합, 압력에 따른 밸브 본체 균열 등의 결함을 걸러냅니다.
3. 두 가지 특별하고 차별화된 검사: 확장된 구리 튜브의 용접 이음매에 침투 테스트를 수행하여 눈에 보이지 않는 기공이나 미세 균열을 감지합니다. 또한 별도의 압력 테스트를 통해 암나사의 동축성과 튜브-본체 융합의 구조적 무결성을 확인하여 누출이 가장 발생하기 쉬운 두 영역인 용접 이음새와 나사 연결부에 대한 품질 관리를 보장합니다.
4. 엔드투엔드 추적성을 위한 전체 배치 코딩: 각 제품에는 고유한 배치 코드가 레이저로 표시되어 있으며 단조, 튜브 용접, 가공 및 검사 등 모든 단계의 데이터가 영구적으로 보관됩니다. 모든 배송에 대해 HVAC 프로젝트 입찰, 해외 통관 및 최종 프로젝트 승인에 대한 모든 감사 표준을 충족하는 재료 분광 보고서, CE 준수 인증서 및 용접 검사 기록을 제공합니다.
1. 전문 기술 지도: 전문 기술팀이 연장된 동관의 브레이징 온도 제어, 나사산 연결부의 토크 조정, 용접 및 나사산 누출 문제 해결 프로토콜에 대해 일대일 지도를 제공함으로써 현장 시운전 중 재작업 시간을 단축합니다.
2. 신속한 판매 후 대응: 우리는 전 세계 HVAC 계약업체 및 장비 제조업체를 위한 다국어 온라인 상담을 제공하여 작동 조건에 따른 모델 선택, 조립 문의, 결함 보고 등의 요구 사항을 신속하게 해결하는 동시에 대량 주문 진행 상황에 대한 24시간 추적을 제공합니다.
3. 대규모 난방 및 물 공급 프로젝트를 위한 맞춤형 솔루션: 중앙 난방 및 상업용 중앙 에어컨과 관련된 대량 주문의 경우 기계실 배관 레이아웃을 기반으로 맞춤형 구성 계획을 제공합니다. 또한 밸브 시트 및 교체 개스킷과 같은 OEM 마모 부품의 안정적이고 장기적인 공급을 보장하여 프로젝트 수명 전반에 걸쳐 안정적인 유지 관리 지원을 보장합니다.
4. 12개월 OEM 보증: 표준 12개월 보증은 확장 튜브, 암나사형 볼 밸브 전체에 적용됩니다. 일반적인 열 순환 조건에서 원자재나 제조 공정으로 인해 발생하는 용접 균열, 나사산 누출, 밀봉 불량 등의 문제는 무료 기술 개선 및 부품 교체로 해결됩니다.
1. 상업용 중앙 에어컨 배관: 에어컨 장치의 암나사 포트에 맞도록 설계된 확장 튜브는 기계실의 주 구리 배관에 원활하게 연결됩니다. 넉넉한 용접 공간은 현장 설치 불량을 줄이고, 견고한 용접은 장기간의 장치 진동으로 인한 균열을 방지하여 연중 안정적인 열교환을 보장합니다.
2. 주거용 중앙 집중식 바닥 난방 매니폴드 분기: 바닥 난방 캐비닛의 제한된 공간에 이상적인 이 밸브에는 흐름 제어가 용이하도록 확장 핸들이 있습니다. 확장된 튜브를 사용하면 구리 가열 파이프에 브레이징한 후 완벽한 절연 범위를 확보할 수 있어 열 손실이 최소화됩니다. 또한, 본체의 나사산 연결을 변경하지 않고도 개별 장치 유지 관리를 수행할 수 있습니다.
3. 상업용 온수 보일러 입구/출구 배관: 보일러 암나사 출구와 호환되는 이 밸브는 보일러 작동에 따른 열 순환 및 압력 변동을 견뎌냅니다. 매끄러운 확장형 튜브 설계는 고온 스케일 축적을 방지하여 필요한 파이프라인 청소 빈도를 줄입니다.
4. 쇼핑몰 및 호텔을 위한 중앙 집중식 상업용 정제수 구리 배관 시스템: 무연 단조 밸브 본체는 식수 안전 표준을 준수합니다. 확장된 동관 연장으로 깨끗하고 위생적인 브레이징이 가능하며, 별도의 어댑터 없이 주 정수 장치에 직접 연결되므로 연속적이고 장기적인 상업용 물 공급 순환에 이상적입니다.
A: 표준 짧은 용접 끝의 경우 제한된 공간으로 인해 용접 토치를 조작하기가 어렵습니다. 초보 용접공은 한쪽 면의 얕은 관통 또는 불완전한 융합으로 인해 어려움을 겪는 경우가 많습니다. 이로 인해 누출이 느려지고 설치 후 재작업이 필요하게 됩니다. 이 제품은 용접 공간을 더 많이 제공하고 균일한 융착 깊이를 보장하는 확장된 구리 슬리브가 특징입니다. 이는 HVAC 프로젝트의 재작업 비율을 크게 줄이고 현장 건설 시간을 단축시켜 대규모 상업용 설치에 이상적입니다.
A: 밸브 본체와 확장 튜브는 공장에서 통합된 복합 용접 공정을 사용하여 결합됩니다. 각 장치는 용접심 침투 검사와 고온/저온 순환 노화 테스트 등 이중 테스트를 거칩니다. 바닥 난방 및 보일러 시스템에서 발견되는 일정한 열 순환 조건에서 두 금속의 전기화학적 전위가 일치하여 부식, 박리 또는 용접 실패를 방지합니다.
A: 나사산 동축성의 편차로 인해 연결 개스킷이 고르지 않게 압축되고 변형될 수 있으며, 이로 인해 온수 및 냉수 압력 주기가 교대로 진행되는 동안 나사산 조인트에서 미세 누출이 발생하기 쉽습니다. 이 제품은 공장에서 동축 정밀도를 위해 개별적으로 교정되어 나사 축이 밸브 본체의 흐름 채널 중심선과 완벽하게 정렬되도록 합니다. 이로 인해 가스켓이 균일하게 압축되어 장기간 작동 중에 나사산 연결부에서 안정적이고 누출 없는 밀봉이 보장됩니다.
A: 기존의 정수압 테스트는 명백하고 큰 균열만 감지할 수 있으며 미세한 내부 가스 기공이나 용접 이음새의 미세 균열과 같은 잠재 결함을 식별하지 못합니다. 이와 대조적으로, 침투 테스트를 통해 확장된 전체 용접 파이프 이음새를 포괄적으로 스캔할 수 있으므로 향후 누출이 발생하기 쉬운 제품을 조기에 거부할 수 있습니다. 이는 상업용 및 지역 난방 시스템과 같이 장기간 중단 없는 운영이 필요한 프로젝트에 이상적입니다.
A: 흐름을 제한하는 "데드 존"이 없는 내부 캐비티는 최소한의 물 흐름 저항을 제공하고 압력 강하를 방지합니다. 결과적으로 중앙 에어컨의 열 교환 효율과 바닥 난방의 온도 균일성은 밸브 관련 손실에 영향을 받지 않습니다. 이 시스템은 순환 펌프 전력을 증가시킬 필요가 없으므로 장기간 연속 작동 시 장비 전력 소비를 줄입니다.
A: 밸브 본체의 연장된 구리 용접 파이프 부분은 단열재로 완전히 감쌀 수 있으며 긴 핸들만 노출됩니다. 이렇게 하면 과도한 여유 공간이 필요하지 않습니다. 표준 크기의 매니폴드 캐비닛 내에서 밸브를 90도 쉽게 열고 닫을 수 있어 핸들이 막히거나 작동이 어려운 문제가 없습니다.
