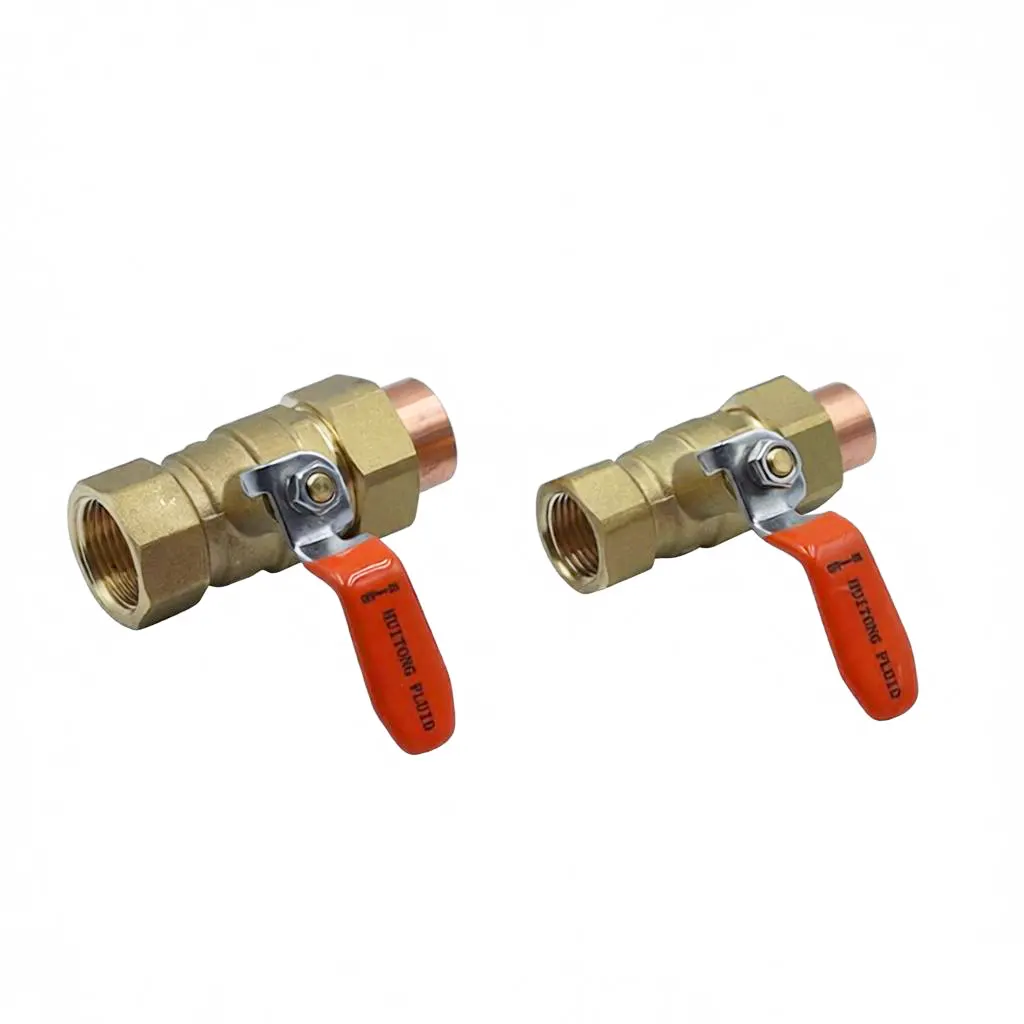

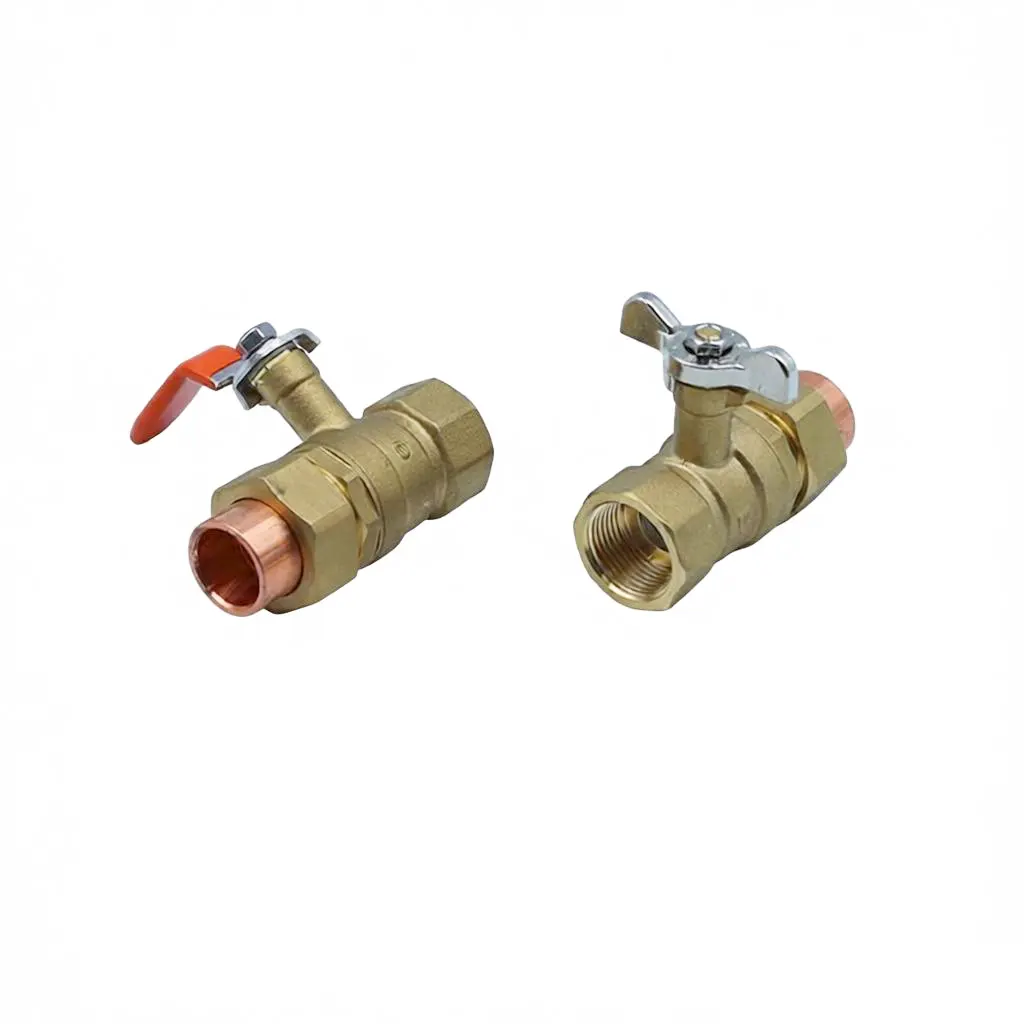

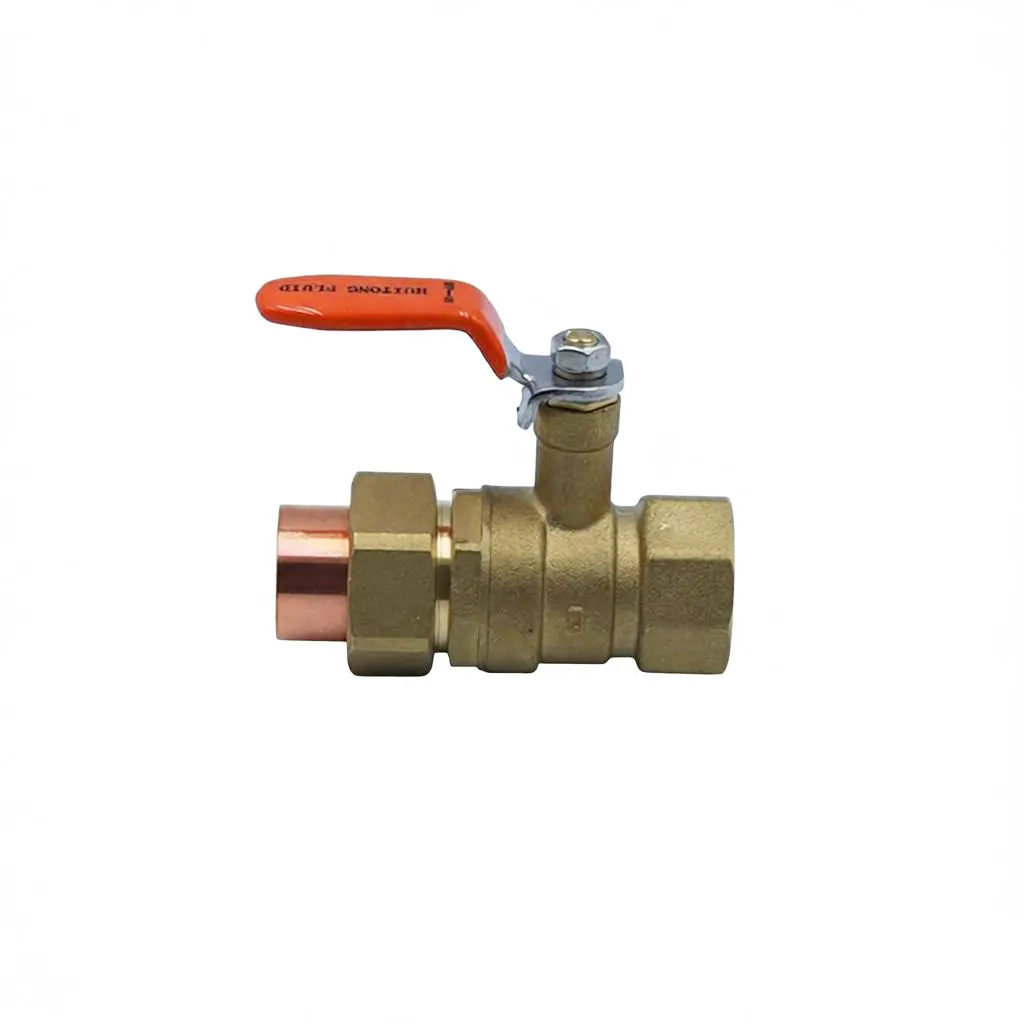

용접 연결 유니온 볼 밸브는 Huitong이 개발한 독특한 복합형 파이프라인 제어 밸브입니다. 단면 확장 구리 용접 슬리브는 구리 파이프와 영구적으로 납땜 및 융합되어 전기화학적 부식과 장기적인 진동 누출을 제거합니다. 반대쪽 끝에는 분리 가능한 유니온 너트가 있어 절단 없이 쉽게 분해 및 유지 관리할 수 있으며, 용접 파이프라인의 장기 안정성과 유니온 밸브의 작동 편의성을 완벽하게 통합합니다.
밸브 본체는 두꺼운 무연 단조 황동으로 만들어졌으며 크롬 도금 볼과 두꺼운 테프론 이중층 씰이 장착되어 있습니다. 완전 개방형 흐름 구조로 순환 수로의 손실을 줄이고 물집 방지 밸브 스템은 보일러 및 난방 시스템 및 바닥 난방의 교대 수압 변동에 적합합니다. 전체 밸브 세트는 용접 및 결합 구조 모두에 대한 전문적인 품질 관리를 거칩니다. 다양한 파이프 직경을 포괄하며 상업용 및 가정 장식 HVAC 구리 파이프 시스템에 사용할 수 있으며 초기 건설 및 후속 유지 관리 요구 사항을 모두 충족하는 차별화된 엔지니어링 밸브 역할을 합니다.
|

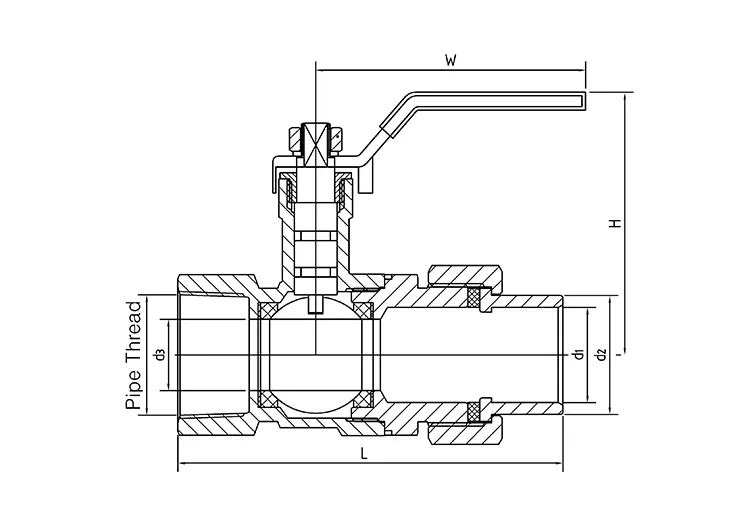

제품 사양 |
L |
d1 |
d2 |
d3 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
|||||||
|
15 |
16mm~1/2F |
77 |
15 |
20 |
10 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm~3/4F |
81 |
20 |
25 |
15 |
G/PT/NPT |
56.75 |
55.75 |
|

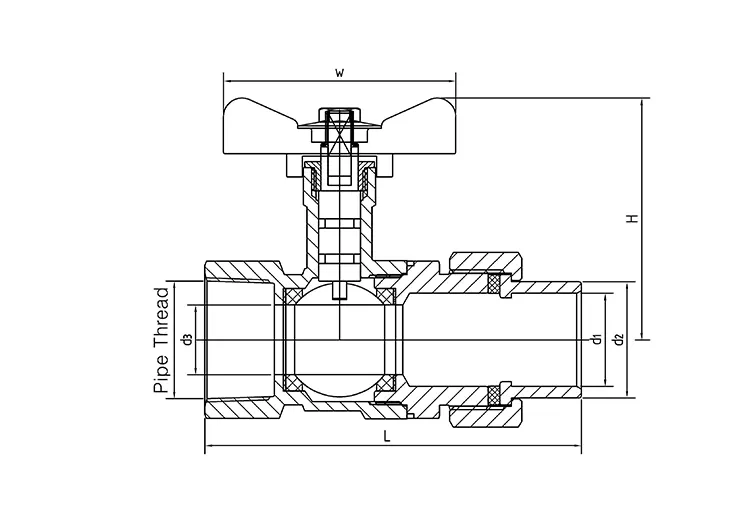

제품 사양 |
L |
d1 |
d2 |
d3 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
|||||||
|
15 |
16mm~1/2F |
77 |
15 |
20 |
10 |
G/PT/NPT |
50 |
49.5 |
|
20 |
20mm~3/4F |
81 |
20 |
25 |
15 |
G/PT/NPT |
50 |
52 |
밸브 본체는 한쪽으로 확장되어 통합되며 구리 용접 끝은 표준 구리 파이프로 직접 브레이징할 수 있습니다. 구리와 황동 소재는 호환성이 뛰어나고 융합 후 틈이 없어 장기간 고온 물 순환으로 인한 전기 화학적 부식 및 누수 문제를 완전히 방지합니다. 성형 후 파이프라인은 전반적인 성능이 강력하고 내진동성이 뛰어납니다.

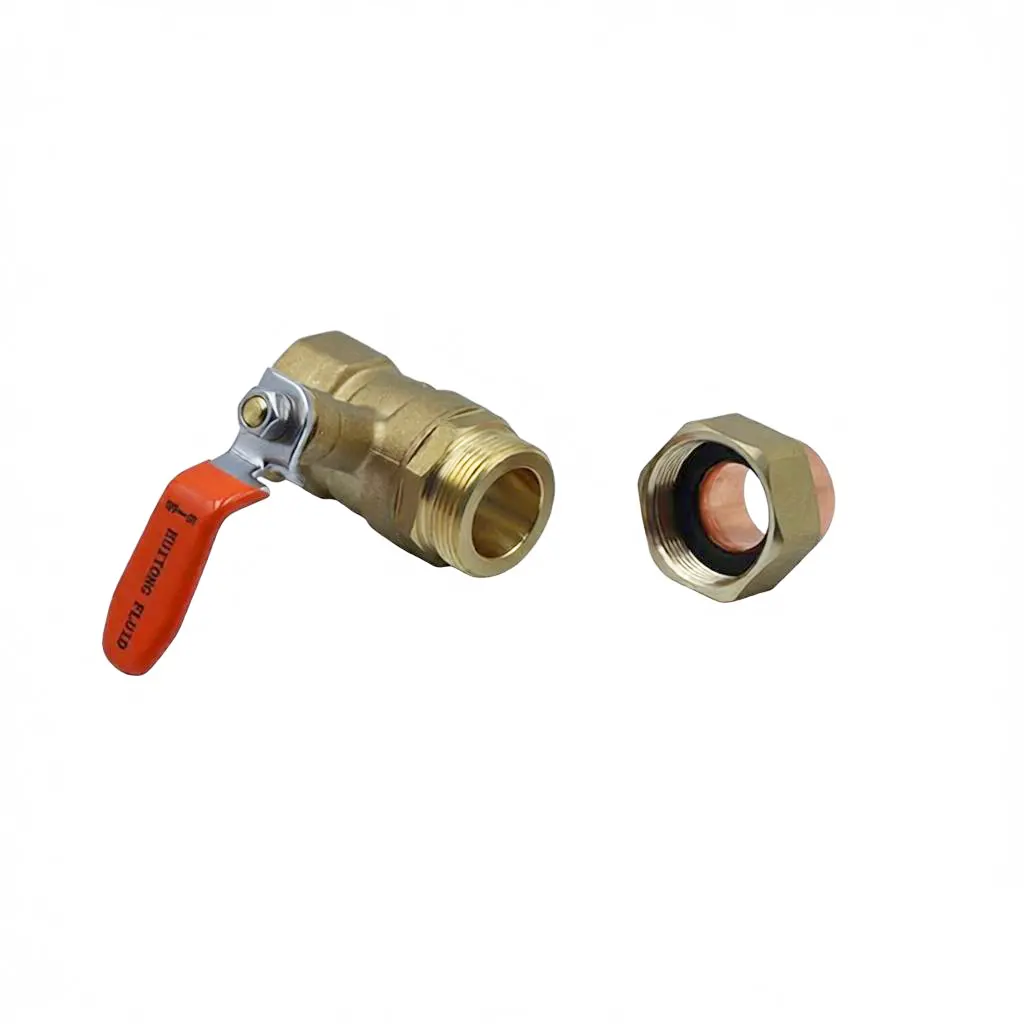

반대쪽은 탈부착이 가능한 유니언 스레드 구조를 갖추고 있습니다. 나중에 밸브 교체, 파이프라인 청소 및 장비 유지 관리 중에 원래 구리 파이프를 절단하거나 폐기하지 않고 유니온 너트만 풀어 밸브 본체를 분리하면 됩니다. 이는 배관 자재 소비와 현장 공사 시간을 크게 줄이고 HVAC 프로젝트의 장기 운영 및 유지 관리 비용을 낮춰줍니다.
초기 건설 중에 용접 끝을 사용하여 파이프라인 고정을 완료하여 장기적인 작동과 밀봉 안정성을 보장합니다. 이후 유지 관리에서는 유니온 구조를 사용하여 신속한 분해 및 조립을 달성합니다. 이는 완전히 용접된 파이프라인의 높은 유지 관리 비용을 해결할 뿐만 아니라 장기간의 고온 진동에 저항하지 않는 순수 유니온 볼 밸브의 단점을 보완합니다. 장기간의 HVAC 순환 시스템에 적합합니다.
용접 연결 유니온 볼 밸브의 밸브 본체는 열간 단조 공정으로 생산됩니다. 밸브의 벽 두께는 균일하며 압력 베어링 및 균열 저항 능력은 일반 다이캐스트 밸브 몸체보다 우수합니다. 무연 소재로 중금속이 배출되지 않아 가정용 정수용, 상업용 난방수 공급용으로 적합합니다. 장기간 고온의 물이 흘러도 스케일이 생기거나 녹이 슬거나 천공이 발생하지 않습니다.
볼의 표면은 정밀하게 크롬 도금 및 광택 처리되어 내마모성과 스케일 방지 기능이 있습니다. 이중층으로 두꺼워진 테프론 밸브 시트는 양쪽에 단단히 고정되어 정방향 또는 역방향 냉온수 흐름의 영향에 관계없이 누수를 제로로 유지할 수 있습니다. 하루 종일 난방 시스템과 보일러 사이의 온도 차이로 인한 교번 수압 변화를 견딜 수 있습니다.
밸브로드 하단에 리미트 잠금 구조를 추가하여 보일러 시동 정지 또는 펌프 전환시 발생하는 순간적인 고압에 대비하여 보강합니다. 이는 밸브 로드가 튀어나오고 고온 매체가 튀어 나오는 것을 방지하여 HVAC 장비의 전반적인 작동 안전 계수를 향상시킵니다.
1. 중단 없는 전체 직경의 흐름 채널: 밸브 본체 내부에 조절 돌출부가 없어 방해 없이 원활한 물 흐름이 가능합니다. 이는 바닥난방 시스템의 고르지 못한 난방과 중앙 에어컨 열 교환의 효율성 감소와 같은 문제를 방지합니다. 파이프라인의 설계 흐름을 완전히 유지하여 장비 에너지 소비를 절약합니다.
2. 확장된 90° 부드러운 작동 핸들: 긴 핸들형 개폐 핸들은 작동 토크가 완만합니다. 완전 개방 및 완전 폐쇄 스위치를 완료하려면 90° 회전만 필요합니다. 바닥난방박스나 에어컨 기계실의 좁은 칸막이에 설치하여도 작동에 방해나 방해 없이 쉽게 이동할 수 있습니다.
3. 용접 성형 파이프 라인 외관이 깔끔합니다. 단면 용접에는 추가 노출 조인트가 없습니다. 파이프라인 표면은 매끄럽고 평평하며 먼지와 스케일이 쌓일 틈이 없습니다. 이는 파이프라인 청소 빈도를 줄이고 기계실과 천장의 장기간 밀폐된 작업 환경에 적합합니다.
1. 기판의 내열성 및 부식 방지의 기본 특성을 결정하기 위한 이중 금속 원자재의 사전 스펙트럼 스크리닝: 황동 밸브 본체 및 구리 피복 용접 슬리브의 모든 원자재는 입고 시 스펙트럼 테스트를 거쳐 무연 함량, 고온 저항, 아연 손실 및 부식 방지 지표를 확인합니다. 이를 통해 재료의 장기적인 고온 고장 위험을 원천적으로 피할 수 있습니다.
2. 완제품에 대한 일반적인 3단계 기본 테스트로 모든 기본 성능이 보관 표준을 충족하는지 확인합니다. 각 용접 연결 유니온 볼 밸브는 쉘 수압 저항, 기포형 누출 감지 및 1만 회 내구성 테스트를 통해 완벽하게 테스트되었습니다. 씰링 누출 및 스위치 걸림 결함이 가려집니다.
3. 차등 이중 특이성 검증, 두 가지 유형의 구조적 특정 결함에 대한 목표 문제 해결: 구리 피복 용접 끝부분에 대해 침투 결함 탐지를 수행하여 용접 다공성, 불완전 용접 및 미세 균열을 확인합니다. 유니온 나사산에 대해 바이트 정확도 및 반복 조립 잠금 테스트를 수행하여 유니온 풀림 및 나사산 미끄러짐 문제를 방지하고 용접 끝단과 유니언 끝단의 품질을 동시에 제어합니다.
4. 전체 배치 코딩 추적성 관리, 완벽한 엔지니어링 인증 패키지 제공: 각 제품에는 독립적인 배치 코드가 새겨져 있습니다. 단조, 용접, 가공, 테스트 등 모든 공정 데이터는 영구적으로 보관됩니다. 각 배송마다 자재 스펙트럼 보고서, CE 적합성 인증서 및 완제품 결함 탐지 보고서를 동시에 제공할 수 있으며 HVAC 프로젝트 입찰, 해외 장비 통관 및 프로젝트 승인에 대한 모든 검토 기준을 충족합니다.
전문 기술팀은 동관 브레이징 온도 제어, 유니온 너트 조립력 조정, 냉간 및 열간 파이프라인의 압력 테스트, 용접 및 유니온 누출 문제 해결 등의 문제에 대해 일대일 전담 솔루션을 제공할 수 있습니다. 이는 현장 시운전 주기를 단축시킵니다.
중앙 냉난방 및 보일러 난방 프로젝트의 해외 및 국내 구매자를 위한 다국어 온라인 상담을 제공합니다. 시차에 관계없이 조립 관련 질문, 호환성 문제, 판매 후 결함 보고 등을 신속하게 해결합니다.
일괄 중앙 난방 및 상업용 중앙 에어컨 장비 주문의 경우 파이프라인 레이아웃을 기반으로 맞춤형 선택 및 매칭 계획을 제공할 수 있습니다. 순정 공장 유니온 너트, 씰링 밸브 시트 및 구리 용접 슬리브 교체 부품을 장기적으로 안정적으로 공급함으로써 수년간 프로젝트 유지 관리를 위한 예비 부품 공급을 보장합니다.
모든 결합 용접 볼 밸브에는 12개월 보증이 동일하게 제공됩니다. 정상적인 냉난방 순환조건에서 원자재 및 생산과정에서 발생한 용접 균열, 유니온 누출, 실링 불량 등의 문제는 수리가 가능하며 교체 부품은 무상으로 제공됩니다.
이 시스템은 본체와 최종 열교환 분기 회로를 연결하는 데 적합합니다. 용접 끝은 기계실의 주 파이프에 고정되고 나사 끝은 최종 장비에 연결됩니다. 향후 장치를 유지 관리할 때 메인 파이프를 절단할 필요가 없으므로 중앙 에어컨 유지 관리에 대한 가동 중지 시간이 크게 줄어듭니다.
건물의 메인 파이프는 용접 기술을 채택하여 일년 내내 안정적인 난방을 보장합니다. 각 세대의 분기 회로에는 나사형 구조가 장착되어 있습니다. 개별 가정용 배관을 개조하거나 수리할 때 건물 전체의 난방 순환에 영향을 주지 않고 별도로 분해하고 재조립할 수 있습니다.
산업용 및 상업용 온수보일러용 특수배관 시스템입니다. 보일러 시동 및 정지 중 수압 변동을 견딜 수 있습니다. 용접단부를 보일러 본체에 끼워 설치하며, 나사식 구조로 되어 있어 정기적인 보일러 청소, 유지보수, 필터 및 배관 교체에 편리합니다.
이 시스템은 쇼핑몰, 호텔 등의 중앙 집중식 정수 및 순환에 사용됩니다. 밸브 본체는 식수 안전 표준을 준수하는 무연 단조품으로 만들어졌습니다. 용접배관 시스템은 깔끔하고 위생적이며, 나사식 구조로 되어 있어 추후 정수필터 및 배관 등의 유지보수 및 교체가 편리합니다.
A: 완전히 용접된 볼 밸브가 파손되면 동관 전체를 잘라내고 다시 용접해야 합니다. 이 프로세스에는 자재 및 노동 비용이 많이 들고 가동 중지 시간이 길어집니다. 이 제품의 유니온 엔드를 사용하면 원래 용접된 구리 파이프를 유지하면서 밸브 본체를 손상시키지 않고 분해할 수 있습니다. 간단히 밸브를 교체하면 파이프라인 작동이 복원되어 HVAC 프로젝트의 향후 유지 관리를 위한 자재 및 시간 손실이 크게 줄어듭니다. 정기적인 유지 관리가 필요한 상업용 및 중앙 난방 프로젝트에 적합합니다.
A: 용접 연결 유니온 볼 밸브에는 두꺼워지고 내마모성이 뛰어난 PTFE 밀봉 개스킷이 장착되어 있습니다. 표준화된 플랜지 스레드 분해 공차는 합리적이며 10번의 표준 분해 내에서 씰링 성능이 크게 저하되지 않습니다. 분해를 반복한 후 약간의 누출이 있는 경우 원래 공장에서 제공한 밀봉 개스킷만 교체하면 누출이 전혀 발생하지 않게 됩니다. 밸브 전체를 교체할 필요는 없습니다.
A: 확장 핸들이 바깥쪽으로 확장되어 작업 영역을 덮습니다. 밸브본체 본체는 손잡이만 노출된 상태로 보온솜을 완전히 감싸줄 수 있습니다. 이는 파이프라인의 단열 구조를 방해하지 않습니다. 90° 짧은 스트로크 토글 작동을 통해 좁고 밀봉된 상자에서 장애물 없이 쉽게 열고 닫을 수 있습니다.
