보일러 배관용 수나사 2위치 압축 황동 볼 밸브

시중에서 판매되는 대부분의 일반 보일러 볼 밸브에는 복잡한 용접 공정, 장치의 진동 및 변위, 장기간의 고온 스케일링 및 누출이라는 ​​세 가지 주요 엔지니어링 문제가 있습니다. 보일러 배관용 수나사형 2위치 압축 황동 볼 밸브는 당사의 목표 연구 개발 제품입니다. 외부 스레드 + 이중 소켓 이중 엔드 복합 인터페이스를 채택하여 구리 파이프 용접이 필요하지 않습니다. 기계식 2위치 리미트 핸들과 결합하여 구조적 측면에서 장비의 지속적인 진동으로 인한 밸브 오프셋을 방지합니다. 단조 DZR 황동과 두꺼운 불소 플라스틱 밀봉 조합은 보일러의 장기간 고온 수위 부식을 견딜 수 있으며, 전체 직경의 흐름 경로는 물 순환 저항을 줄이고, 컴팩트한 본체는 좁은 장비 캐비닛에 적합합니다.

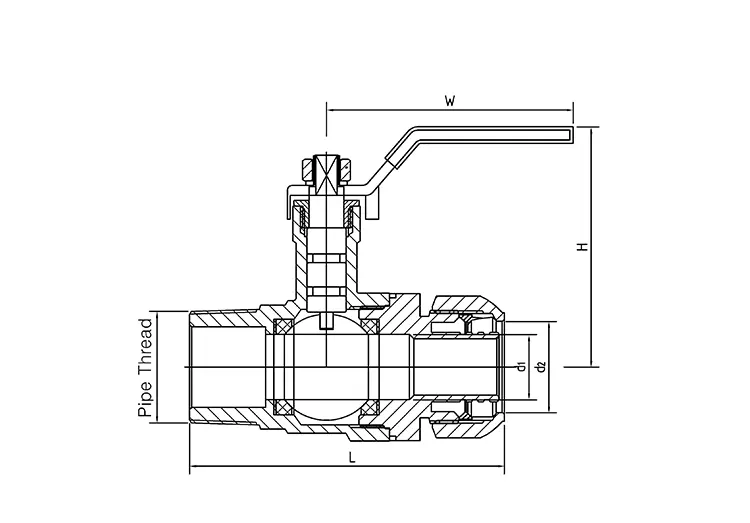

기술적인 매개변수

복합 이중 종단 인터페이스

1. 표준 정밀 외부 스레드 끝: 밸브 본체 끝은 범용 외부 스레드로 정밀하게 CNC 회전되어 가스 보일러 및 금형 온도 기계의 원래 장비 인터페이스에 직접 연결할 수 있습니다. 감속기 커넥터를 추가로 구매할 필요가 없으므로 파이프라인 연결 노드가 줄어들고 동시에 액세서리 조달 비용과 누출 위험이 낮아집니다. 표준화된 완전한 기계 배치 조립에 적합합니다.

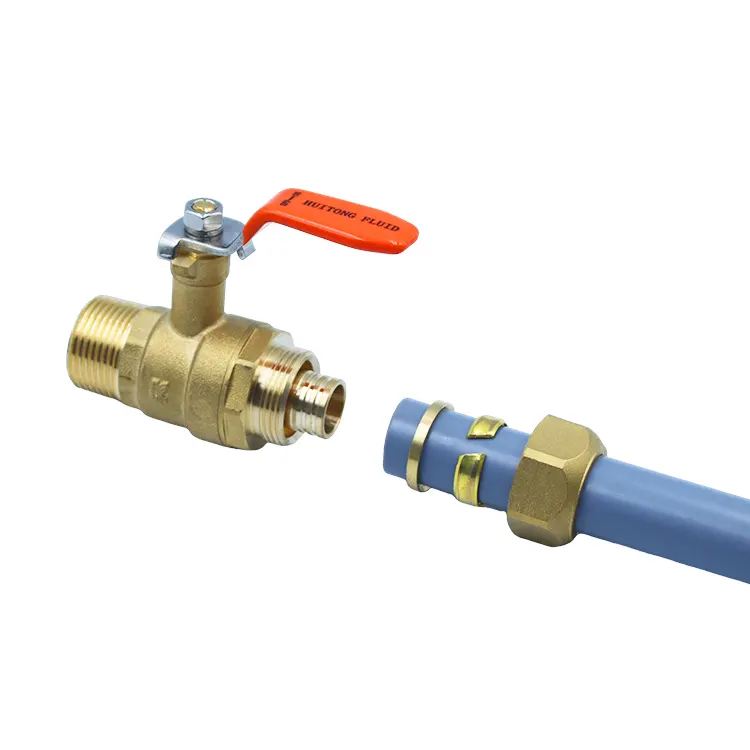

2. 이중 페럴 잠금 구조: 다른 쪽 끝에는 이중 레이어 이중 페룰 구성 요소가 장착되어 있습니다. 평절한 동관을 삽입하고 너트를 조이면 단단하게 잠길 수 있습니다. 용접기, 납땜, 냉각 공정이 필요하지 않습니다. 한 사람이 파이프라인 조립을 신속하게 완료할 수 있습니다. 이는 보일러 생산 라인의 조립 효율성을 크게 향상시키고 용접 중 파이프 재료의 고온 손상 위험을 제거합니다.

3. 다양한 유형의 금속 배관과 호환 가능 : 보일러 배관 용 수나사 2 위치 압축 황동 볼 밸브는 보일러에 사용되는 일반 구리 파이프 및 계측기 용 스테인레스 스틸 파이프에 적합합니다. 페룰 너트를 풀어 파이프를 손상시키지 않고 분해할 수 있습니다. 장비 유지보수 또는 파이프 개조 시 밸브와 파이프를 재사용할 수 있습니다. 장기적인 배치 매칭을 통해 엔지니어링 운영 및 유지 관리 자재 비용을 지속적으로 줄일 수 있습니다.

2위치 제한 잠금 핸들

1. 기계식 2위치 잠금 메커니즘: 위치가 무제한인 일반 핸들과 달리 수나사 2위치 압축 황동 볼 밸브에는 독립적인 잠금 메커니즘이 장착되어 있습니다. 전환 후 완전 개방 또는 완전 폐쇄 위치로 고정할 수 있습니다. 보일러 펌프와 팬의 지속적인 진동으로 인해 반 개방 상태로 천천히 미끄러지지 않아 반 개방 누출 문제와 난방 효율 부족 문제를 제거합니다.

2. 방진구조는 다양한 작업조건에서 10,000번의 시뮬레이션 테스트를 거쳤습니다. 공장에서는 내구성 검증을 위해 보일러의 24시간 연속 진동 조건에서 특수 시뮬레이션 테스트를 실시합니다. 리미트 잠금 메커니즘의 무는 힘은 균일하고 안정적입니다. 연중 무정전 난방 시스템으로 사용해도 위치가 느슨해지는 일이 없어 장기적으로 물 흐름 상태를 제어할 수 있습니다.

3. 90° 짧은 스트로크 작동: 핸들은 열고 닫을 때 90°만 회전하면 됩니다. 조작력이 부드럽습니다. 깊고 좁은 보일러 캐비닛에 설치하더라도 큰 작업 공간을 확보할 필요가 없습니다. 일일 점검 및 수로 전환 작업이 편리하고 쉽습니다.

고온 내성 및 스케일 방지 밸브 본체 씰

1. 주조 DZR 무연 황동 모재: 아연 제거 황동의 통합 열간 단조 공정으로, 재료 밀도가 다이캐스트 밸브 몸체의 밀도를 훨씬 초과합니다. 보일러 온수 및 냉수 순환 온수를 장기간 운송하는 동안 산화 및 물 스케일 형성이 덜 발생하며, 순환 매체를 오염시키는 중금속을 방출하지 않아 가정용 난방 및 산업용 열교환 장비 물 사용에 대한 안전 기준을 충족합니다.

2. 크롬 도금 플로팅 볼 + 두꺼운 PTFE 밸브 시트: 볼 표면은 경질 크롬 광택 처리되어 있으며 두꺼운 불소 폴리머 씰링 시트와 짝을 이룹니다. 잦은 보일러 시동 정지로 인해 발생하는 교대 수압 충격에 대처할 수 있어 정방향 및 역방향 물 흐름을 모두 긴밀하게 밀봉할 수 있습니다. 장기간 사용해도 물이 굳거나 새지 않아 장비 가동 중단 및 유지 관리 빈도가 줄어듭니다.

3. 파열 방지 강화 밸브 스템 : 보일러 수로 시작 정지 중 순간 고압에 대한 설계를 강화하기 위해 밸브 스템 하단에 추가 제한 및 분리 방지 구조가 추가되어 밸브 스템이 튀어 나오고 물 또는 뜨거운 기름과 뜨거운 물이 튀는 것을 방지하여 보일러 전체 기계의 작동 안전 계수를 향상시킵니다.

전체 구멍 컴팩트 흐름 채널 설계

1. 사각지대가 없는 직통형 대유량 캐비티 : 내부에 조절돌기나 축적물이 없어 온수순환시 열손실이 적습니다. 파이프라인 압력 강하가 부족하거나 보일러의 열 발생 감쇠 문제가 발생하지 않아 열교환 장치 및 금형 온도 기계의 안정적인 온도 제어 효과가 보장됩니다.

2. 컴팩트하고 가벼운 전체 디자인: 보일러 배관용 수나사 2위치 압축 황동 볼 밸브는 전체 부피가 작고 장비 내 추가 공간을 차지하지 않으므로 보일러 제조업체가 캐비닛의 배선 배열을 표준화하는 데 편리합니다. 밸브만을 위한 장비 쉘을 확장할 필요가 없으며 전체 기계의 생산 자재 비용을 제어할 수 있습니다.

3. 다양한 파이프 직경을 완벽하게 적용: 콜릿과 스레드는 다양한 크기로 제공되며 시중에 판매되는 중소형 가스 보일러, 열교환 스테이션 및 금형 온도 기계의 주류 파이프 사양을 포괄합니다. 장비 제조업체는 사전에 일괄 준비할 수 있어 부품 조달 범주 관리가 단순화됩니다.

보일러 관 이음쇠 전담 품질 검사 시스템

1. 원료의 사전 설치 스펙트럼 분석: 공장에 들어오는 모든 황동 빌렛은 납 함량, 고온 저항 및 아연 손실 코어 지표를 확인하기 위해 스펙트럼 구성 분석을 거칩니다. 표준 이하의 재료가 포함된 빌렛을 제거하여 원료 수준에서 장기간 고온 조건에서 밸브 본체 부식 및 균열 문제를 방지합니다.

2. 100% 최종 제품 3중 기본 테스트: 보일러 배관용 각 수나사형 2위치 압축 황동 볼 밸브는 쉘 수압 강도 테스트, 기포형 기밀 누출 감지 및 1만 회 개폐 내구성 테스트를 통과했습니다. 모든 기본적인 밀봉, 내압 및 내마모 성능은 창고에 보관되기 전에 표준을 충족해야 합니다.

3. 특수 보일러 작동 조건 삼중 검증: 장기간 진동 하에서 보일러의 실제 작동 조건을 시뮬레이션하기 위해 수나사 결합 정확도, 이중 슬리브 클램핑 잠금력 및 이중 위치 제한 오프셋 방지 견고성에 대한 추가 별도 테스트가 수행됩니다. 이는 특히 난방 장비 배관 시스템에서 자주 발생하는 배관 재료 미끄러짐 및 씰 누출 문제를 해결합니다.

4. 풀 배치 코딩 추적성 관리: 각 제품에는 전용 배치 코드가 새겨져 있습니다. 단조, 가공, 테스트의 공정 데이터는 완전한 추적성을 위해 영구적으로 보관됩니다. 각 선적마다 구리 재료 테스트 보고서, CE 준수 인증 및 전체 품목 품질 검사 문서가 동시에 제공되어 다양한 국가로의 난방 장비 수입과 엔지니어링 프로젝트의 프로젝트 수락 및 입찰에 대한 모든 요구 사항을 충족합니다.

원스톱 OEM(Original Equipment Manufacturer) 지원 서비스

1. 완전한 규정 준수 자격 제공: 대량 구매 주문의 경우 자재 보고서, CE 인증 및 공장 검사 보고서의 종이 및 전자 버전을 동시에 제공할 수 있습니다. 재료는 완전하고 표준화되어 있어 추가적인 제3자 테스트가 필요하지 않습니다. 효율적인 세관신고 및 장비 해외사업 등록을 완료할 수 있습니다.

2. 난방 파이프라인에 대한 독점 기술 지침: 보일러 부속품 피팅을 전문으로 하는 전문 기술 팀은 이중 파열 동관 조립 사양, 보일러의 전체 수로 디버깅, 밀봉 및 누출 결함에 대한 전문적인 문제 해결에 대한 일대일 지침을 제공할 수 있습니다. 이는 고객의 장비 디버깅 주기를 단축시킵니다.

3. 다국어로 신속한 온라인 애프터 서비스: 글로벌 보일러 장비 제조업체 및 난방 프로젝트 계약자에게 다국어 온라인 상담 서비스를 제공합니다. 대규모 열 교환 스테이션 및 보일러 전체 기계 주문을 위해 맞춤형 파이프라인 적응 솔루션을 제공할 수 있습니다. 원래의 공장 교체 씰과 버스트 링을 장기간 안정적으로 공급할 수도 있습니다.

4. 12개월 OEM 전체 기계 보증: 보일러 배관 시리즈용 전체 수나사 2위치 압축 황동 볼 밸브는 12개월 보증을 균일하게 제공합니다. 정상적인 보일러 냉간 및 고온 순환 조건에서 재료 및 생산 공정 관련 누출, 한계 고장 및 버스트 링 풀림과 같은 문제는 모두 무료 기술 수정 및 부품 교체를 통해 지원될 수 있습니다.

FAQ

Q: 일반 볼 밸브와 비교하여 보일러 장비 진동 조건에 대해 어떤 특별한 테스트가 수행되었습니까?

A: 수압, 기밀성, 개폐 내구성의 세 가지 일반적인 테스트 외에도 보일러에 대한 세 가지 특정 테스트인 수나사 정확성 일치 테스트, 이중 소켓 클램핑 방지 파이프 강도 테스트, 이중 위치 제한 진동 방지 오프셋 내구성 테스트를 추가했습니다. 이 테스트는 보일러의 실제 24시간 진동 작동 조건을 완벽하게 시뮬레이션하여 난방 장비에서 자주 발생하는 두 가지 유형의 결함인 파이프 미끄러짐 및 씰 누출을 처음부터 방지합니다.

Q: 수나사 2위치 압축 황동 볼 밸브는 어떤 난방 및 난방 장비에 적합합니까?

A: 가스 연소식 온수 보일러, 전기 가열 가열로, 판형 열 교환 스테이션 및 금형 온도 기계의 냉온 순환 파이프라인에 널리 적용 가능합니다. 밸브 본체는 업계 표준의 범용 외부 나사산을 채택하므로 추가 감속기 조인트가 필요하지 않습니다. 대부분의 보일러 기본 장치의 원래 공장 인터페이스에 직접 연결할 수 있습니다. 멀티 커플링 사양은 시중의 주류 구리 파이프 직경을 포괄하며 전체 기계는 강력한 호환성을 가지고 있습니다.

Q: 이중 페룰 연결부가 있는 동관을 손상 없이 분해하여 추후 보일러 점검 및 개조 시 재사용할 수 있나요?

A: 손상 없이 분해하여 재사용할 수 있도록 지원됩니다. 페룰의 잠금 너트를 풀면 동관을 원활하게 제거할 수 있습니다. 파이프 재료는 압축 변형, 균열 또는 변형을 경험하지 않습니다. 온전한 밸브와 구리 파이프를 다시 조립하여 다시 사용할 수 있습니다. 장기적인 배치 매칭을 통해 보일러 장비 유지 관리 자재 조달 비용을 지속적으로 줄일 수 있습니다.

Q: 폐쇄되고 밀폐된 보일러 캐비닛 내부에서 이 밸브 작동 핸들이 단열층과 장비 판금에 의해 차단되어 작동할 수 없나요?

A: 밸브 본체의 전체 구조가 콤팩트합니다. 90° 짧은 스트로크 노출 핸들은 큰 작동 간격을 필요로 하지 않습니다. 표준 밀폐형 보일러 캐비닛의 예약된 공간은 회전 제어를 쉽게 완료할 수 있으며 핸들이 막히거나 작업이 힘들거나 물 경로를 전환할 수 없는 상황이 없습니다. 이는 전체 기계의 표준화된 캐비닛 설계와 호환됩니다.
