화학 처리, 수처리, 식품/약품 제조 등 부식성 유체가 포함된 환경에서 표준 황동 밸브는 녹이 슬거나 천공되기 쉽습니다. 짧은 용접 밸브는 용접이 약하고 누출이 발생하는 경우가 많습니다. 기존의 나사식 밸브는 내부식성이 부족합니다. 빈번한 교체로 인해 유지 관리 비용이 증가합니다. 긴 연장 튜브 용접 끝 수나사 스테인레스 스틸 볼 밸브는 재료 선택, 설치 및 내구성이라는 세 가지 핵심 문제에 대한 목표 솔루션을 제공합니다.
일체형 단조 304 스테인리스 스틸로 제작된 이 제품은 본질적으로 산성, 알칼리성 및 산화성 매체를 처리하는 데 적합합니다. 한쪽에 통합된 확장된 용접 끝단은 현장 용접 조건을 크게 개선하고 수동 용접과 관련된 불량률을 줄입니다.
다른 쪽 끝에는 주류 장비 포트에 빠르게 연결할 수 있는 표준 정밀 수나사산이 있습니다.
고정밀 광택 볼, 강화 PTFE 씰, 백 씰링 설계의 파열 방지 스템을 갖추고 있어 압력 손실을 최소화하고 양방향에서 누출이 없는 전체 보어 흐름을 보장합니다. 이는 열 순환 조건에서 부식성 유체를 안정적이고 장기간 운송하도록 설계되어 내구성이 뛰어나고 유지 관리가 적은 산업용 부식 방지 배관 시스템을 위한 밸브 구성 요소입니다.
|

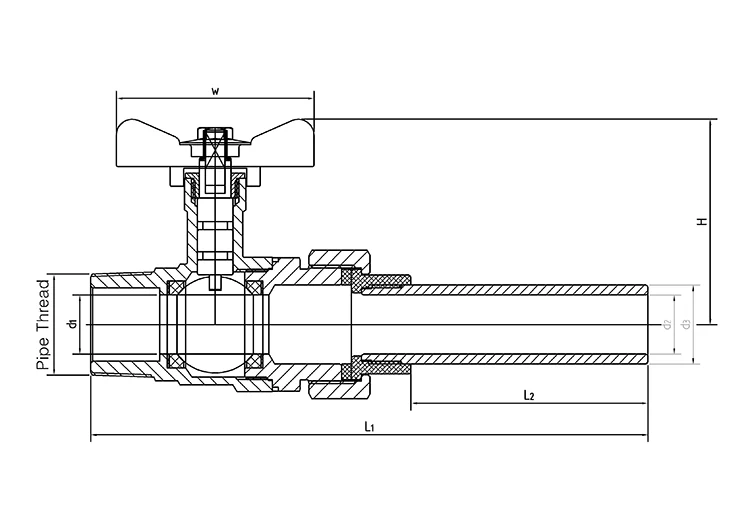

제품 사양 |
L1 |
L2 |
d1 |
d2 |
d3 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
||||||||
|
15 |
16mm~1/2M |
137 |
60 |
10 |
10 |
15 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm~3/4M |
141 |
60 |
15 |
15 |
20 |
G/PT/NPT |
56.75 |
55.75 |
|

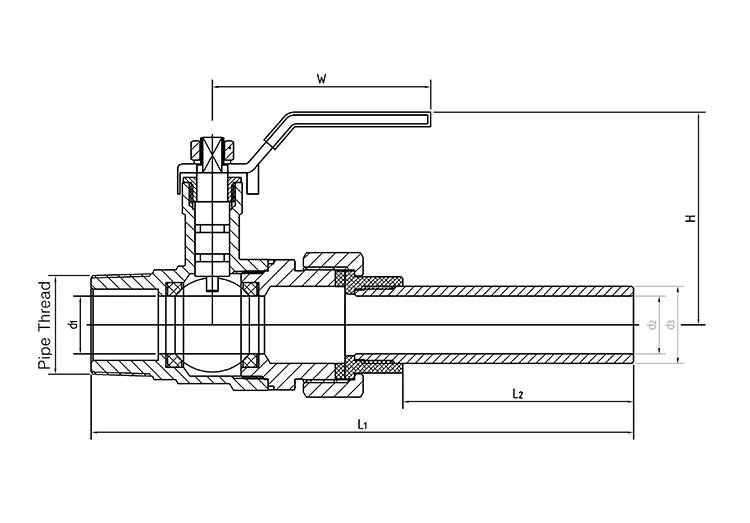

제품 사양 |
L1 |
L2 |
d1 |
d2 |
d3 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
||||||||
|
15 |
16mm~1/2M |
137 |
60 |
10 |
10 |
15 |
G/PT/NPT |
50 |
49 |
|
20 |
20mm~3/4M |
141 |
60 |
15 |
15 |
20 |
G/PT/NPT |
50 |
51.7 |
1. 일체형 단조 일체형 구조: 304 스테인리스강의 일체형 단조 공정을 활용하면 표준 주조 스테인리스강 본체에 비해 구조 밀도가 더 높아집니다. 모래구멍이나 기공이 없고 내압력이 뛰어나 안정적인 고압 산업용 배관 환경에 적합합니다.
2. 산/알칼리 및 내산화성: 이 물질은 화학적 부식 및 산화에 대한 고유한 저항성을 갖고 있어 약산, 약알칼리 및 정제수를 장기간 운반할 수 있습니다. 황동 밸브와 달리 녹, 탈아연, 천공이 발생하지 않아 산업용 배관 시스템의 수명이 크게 연장됩니다.
3. 높은 매체 호환성 및 안전성: 재료가 안정적이고 불순물을 침출하지 않아 유체 매체가 오염되지 않습니다. 식품 가공, 의약품, 초순수 정화 등 높은 매체 순도를 요구하는 특수 응용 분야에 완벽하게 적합하며 산업 청정 배관 표준을 충족합니다.
1. 확장된 통합 용접 엔드는 충분한 용접 공간을 제공합니다. 긴 연장 튜브 용접 엔드 수나사형 스테인레스 스틸 볼 밸브는 확장된 용접 엔드 구조를 갖추고 있어 추가 파이프 확장이 필요하지 않습니다. 이는 용접 토치를 위한 충분한 간격을 제공하여 얕은 관통, 냉간 용접 또는 용접 누락과 같은 제한된 공간 용접과 관련된 일반적인 결함을 방지합니다.
2. 이음매 없는 일체형 구조로 먼지와 스케일 축적을 방지합니다. 확장된 용접 끝부분과 밸브 본체는 이음새나 틈새 없이 하나의 이음매 없는 장치로 형성됩니다. 이는 부식성 불순물이나 스케일이 축적될 수 있는 데드존을 제거하여 박테리아 성장과 먼지 축적을 줄여 깨끗하고 화학적인 배관 시스템에 이상적입니다.
3. 균일한 용접 융합으로 배관 무결성이 향상됩니다. 확장된 본체는 완전 관통 용접을 허용하여 균일하고 견고한 용접 비드를 생성합니다. 그 결과 구조는 높은 강도와 진동 및 유체 충격에 대한 저항성을 제공하여 용접 균열이나 누출 없이 장기적인 신뢰성을 보장합니다.
1. 정밀 표준 수나사는 높은 다양성을 제공합니다. 밸브 본체의 한쪽 끝은 정확한 공차와 균일한 나사 프로파일을 갖춘 정밀 가공 표준 수나사를 특징으로 합니다. 이를 통해 시중에 나와 있는 대부분의 암나사 장비 커넥터와 빠르게 호환되므로 맞춤형 어댑터가 필요하지 않고 연결 프로세스가 단순화됩니다.
2. 정밀 나사산 동축성은 정렬 불량을 방지합니다. 나사산 정렬 불량으로 인한 기울어진 연결이나 개스킷 변형과 같은 문제를 방지하기 위해 제조 중에 나사 동축성을 특별히 검증하여 균일한 씰과 안정적인 응력 분포를 보장합니다.
3. 다양한 장비 연결 및 개조 시나리오에 적합: 수나사형 포트는 외부 배관 확장용으로 설계되어 시스템 확장 및 장비 개조에 이상적입니다. 유연한 설치가 가능하며 다양한 비표준 현장 배관 레이아웃에 쉽게 적응할 수 있습니다.
1. 고정밀 광택 볼: 볼은 매끄럽고 내마모성이 있는 경면 광택 마감이 특징입니다. 노화 및 화학적 부식에 강한 두꺼워지고 강화된 PTFE 시트와 결합되어 양방향 흐름 방향에서 기밀성, 누출 없음 성능을 달성하고 열 순환 조건에 적합합니다.
2. 에너지 효율성을 위한 풀 보어 직선 설계: 긴 연장 튜브 용접 끝 수나사 스테인레스 스틸 볼 밸브 본체는 보어 감소 또는 흐름 제한 데드존이 없어 압력 손실이 최소화됩니다. 이를 통해 유량감소 및 장비 효율 저하를 방지하여 산업용 펌프의 에너지 소비를 절감합니다.
3. 백 실링 설계의 분출 방지 스템: 이 스테인레스 스틸 볼 밸브(긴 연장 튜브, 용접 끝단 및 수나사산 특징)는 백 실링 잠금 구조의 분출 방지 스템을 활용합니다. 파이프라인 압력 변동과 순간적인 고압 서지를 견디며 줄기 배출이나 매체 분사 위험을 제거하여 복잡한 산업 압력 조건에 이상적입니다.
1. 긴 핸들을 사용한 경량 90° 작동: 확장된 핸들은 최적의 지렛대를 제공하여 부드럽고 쉽게 열고 닫을 수 있습니다. 자주 사용해도 달라붙거나 풀리지 않고 작동하므로 산업용 배관의 일상 조정 및 정기 점검에 적합합니다.
2. 직관적인 상태 표시: 90° 이동 범위는 열린 위치와 닫힌 위치를 명확하게 구분합니다. 상태를 즉시 인식할 수 있어 기계실이나 장비실에서 장거리 검사를 하는 동안 흐름 상태를 빠르게 평가할 수 있어 작동 오류가 줄어듭니다.
3. 다양한 설치를 위한 컴팩트한 구조: 밸브 본체는 컴팩트하고 유선형이며 확장된 용접 튜브는 숨겨진 배관 레이아웃을 수용합니다. 핸들은 노출되어 방해받지 않고 유지되므로 밸브가 기계실 표면에 장착되어 있든 파이프 체이스 내에 숨겨져 있든 쉽게 작동할 수 있습니다.
1. 분광학 및 물리화학적 원료 테스트: 모든 304 스테인리스강 원료는 분광학 및 물리화학적 분석을 거칩니다. 재료 구성은 불순하거나 비표준 재료의 유입을 방지하기 위해 엄격하게 검증되어 소스에서 바로 내식성과 내압 성능을 보장합니다.
2. 완제품에 대한 100% 종합 성능 즉석 검사: 각 긴 연장 튜브 용접 끝 수나사 스테인레스 스틸 볼 밸브는 쉘 정수압 저항, 기밀성 및 10,000 사이클 작동 내구성에 대해 개별 테스트를 거칩니다. 이를 통해 밸브 본체의 압력 한계, 밀봉 안정성 및 장기 내마모성을 종합적으로 검증합니다.
3. 용접에 대한 특수 비파괴 테스트(NDT): NDT는 미세 균열, 다공성 및 불완전 융착과 같은 숨겨진 결함을 정밀하게 감지하기 위해 연장 튜브 용접에 대해 특별히 수행되므로 부식성 작업 환경에서 용접 균열이나 누출을 방지합니다.
4. 포트 정밀도의 전문 검증: 수나사의 동축성 및 용접 조인트의 강도를 개별적으로 점검합니다. 이는 특히 나사산 연결부의 누출이나 용접된 튜브의 분리와 같은 일반적인 산업용 파이프라인 오류를 완화합니다.
5. 전체 배치 추적성 및 완전한 엔지니어링 자격: 각 제품에는 고유한 배치 코드가 있어 전체 생산 공정에서 추적성이 보장됩니다. 재료 보고서, 공장 적합성 인증서 및 CE 인증이 제공되며 화학 처리, 수질 정화 및 의약품과 같은 분야의 프로젝트 승인 및 국경 간 통관 요구 사항을 완전히 충족합니다.
1. 스테인레스강 용접을 위한 전문 기술 지침: 당사의 기술 팀은 스테인레스강 브레이징 공정, 연장 튜브의 용접 기술, 파이프라인 압력 테스트 및 시운전에 대한 목표 지침을 제공하여 용접 어려움 및 냉간 접합 위험(불완전한 융합)과 같은 건설 문제를 극복하는 데 도움을 줍니다.
2. 부식성 환경을 위한 독점적인 문제 해결: 산성/알칼리성 매체 또는 산화성 부식과 관련된 특수 조건의 경우 누출 감지, 파이프라인 노화 평가 및 밸브 호환성 조정을 위한 전용 서비스를 제공하여 복잡한 산업 환경에서 안정적인 작동 및 유지 관리를 보장합니다.
3. 배치 엔지니어링 맞춤화 및 장기 예비 부품 공급: 대규모 부식 방지 유체 엔지니어링 프로젝트를 위한 맞춤형 파이프라인 솔루션을 제공하고 원래의 강화 PTFE 씰링 구성 요소의 안정적이고 장기적인 공급을 보장하여 장비 유지 관리를 위한 향후 조달 비용을 줄입니다.
4. 12개월 원래 산업 등급 보증: 전체 제품 라인에는 재료 또는 제조 결함으로 인해 발생하는 부식, 용접 균열, 밀봉 실패 또는 나사산 누출과 같은 고유한 품질 문제를 다루는 12개월 제조업체 보증이 제공됩니다.
1. 화학산/알칼리 유체 수송 파이프라인: 약산성 또는 알칼리성 화학 매체 수송에 적합합니다. 304 스테인리스 스틸 소재는 부식 및 녹에 대한 저항성을 제공하여 황동 밸브에서 흔히 발생하는 부식으로 인한 고장 위험을 제거하고 화학 배관 시스템의 장기간 연속 작동을 보장합니다.
2. 순수 및 폐수 처리 시스템: 정수 장비 및 폐수 처리 순환 라인용으로 설계되었습니다. 재료가 깨끗하고 불순물이 침출되지 않습니다. 확장된 용접 끝 구조는 견고한 밀봉을 보장하여 매체 누출 및 2차 오염을 방지합니다.
3. 식품 및 의약품용 위생 배관 시스템: 식품 가공 및 의약품 장비의 깨끗한 유체 라인에 적합합니다. 부식 방지 기능이 있고 청소가 용이하며 잔여물 축적이 없으며 위생 산업용 배관에 대한 위생 및 안전 표준을 충족합니다.
4. 산업용 HVAC 부식 방지 순환 라인: 까다로운 조건에서 작동하는 HVAC 열 교환 시스템 및 부식 방지 가열/냉각 순환 라인에 적합합니다. 장기간의 온도 변동과 매체 산화를 견딜 수 있어 오래 지속되고 유지 관리가 적은 산업용 HVAC 시스템에 대한 요구 사항을 충족합니다.
A: 황동 밸브 본체는 표준 배관 용도에만 적합합니다. 산성, 알칼리성 또는 산화성 매체에 노출되면 탈아연화, 부식 및 천공 누출이 발생하기 쉽습니다. 본 제품은 단조 304 스테인리스 스틸 바디를 사용하여 산, 알칼리, 산화에 강하고 녹슬지 않는 것이 특징입니다. 이는 화학 처리 및 수처리와 같은 부식성 환경에서 안정적으로 작동하여 기존 황동 밸브보다 몇 배 더 긴 수명을 제공하고 산업용 배관 시스템의 교체 빈도를 크게 줄입니다.
A: 스테인레스 스틸 용접에는 높은 정밀도가 필요합니다. 단기 설계는 토치 이동을 제한하고 용접 침투가 불충분해지는 경우가 많습니다. 확장된 용접 끝단 설계는 용접을 위한 충분한 공간을 제공하여 더 완전하고 균일한 용접 융합을 보장합니다. 이는 냉간 용접 또는 재작업 요구 사항의 위험을 크게 줄여 산업용 배관 설치에 대한 합격률을 향상시킵니다.
A: 수나사형 설계는 외부 배관 연결, 기존 라인 확장 또는 외부 제어를 위한 밸브 위치 지정에 이상적입니다. 주요 장비 인터페이스를 수정할 필요 없이 다양한 유형의 장비에 있는 암나사산 포트에 직접 연결되므로 개조 및 파이프라인 확장 프로젝트에 매우 다용도로 사용할 수 있습니다.
A: 산, 알칼리, 매체 부식 및 고온에 대한 탁월한 저항성을 제공하는 산업 등급의 두껍고 강화된 PTFE 밀봉 재료를 사용합니다. 표준 소비자 등급 PTFE와 달리 이 소재는 화학 또는 정제수 유체와 장기간 접촉하는 동안 경화, 변형 및 누출에 저항하므로 지속적이고 장기적인 산업 운영에 적합합니다.
A: 산업용 파이프라인의 잦은 시작-중지 주기와 열 변동으로 인해 일시적인 고압 및 압력 서지가 발생하는 경우가 많으며, 이로 인해 표준 밸브 스템이 튀어나오거나 누출될 수 있습니다. 긴 연장 튜브 용접 끝 수나사 스테인레스 스틸 볼 밸브의 후면 밀봉 잠금 구조는 스템을 단단히 고정하고 압력 충격을 견디어 고압 조건과 관련된 매체 스프레이 아웃 및 안전 위험을 효과적으로 방지합니다.
