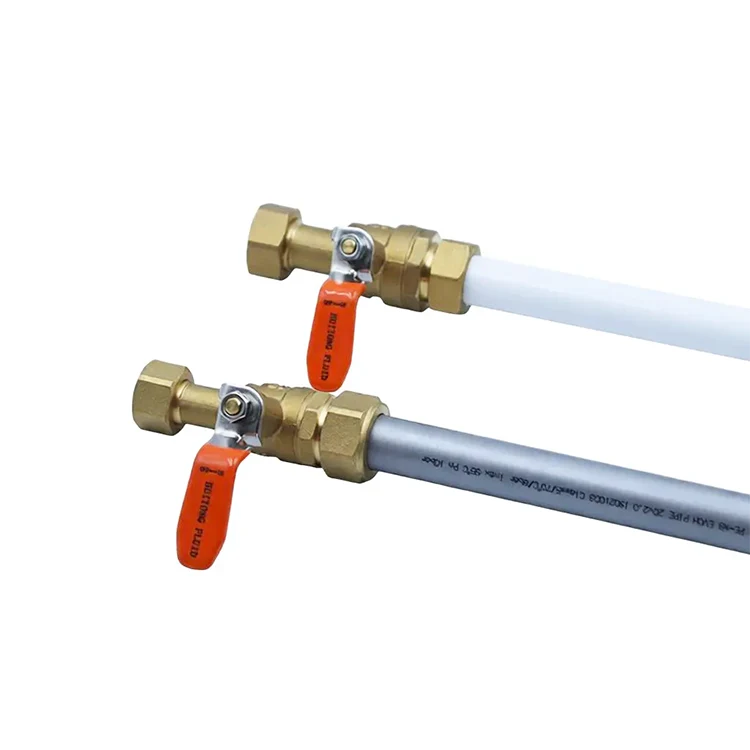

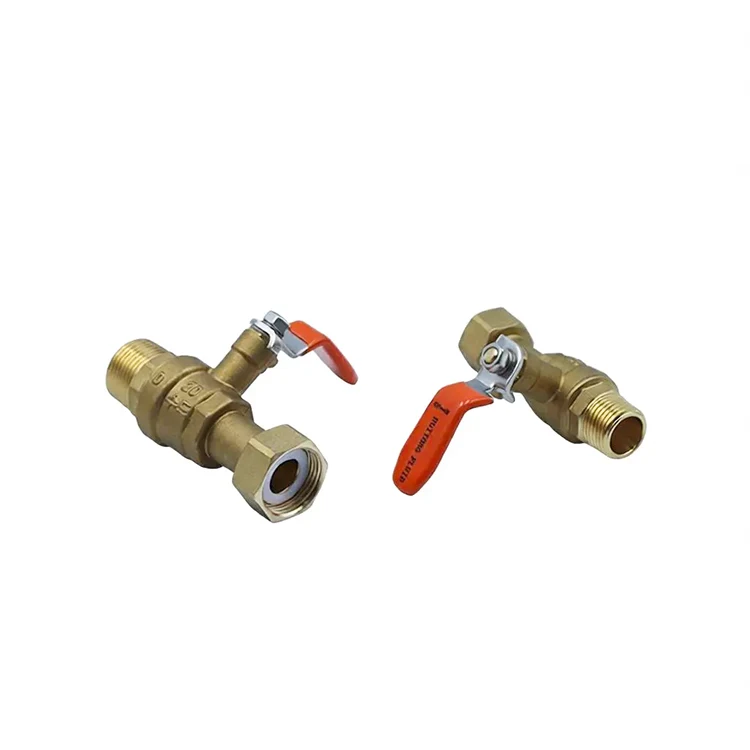

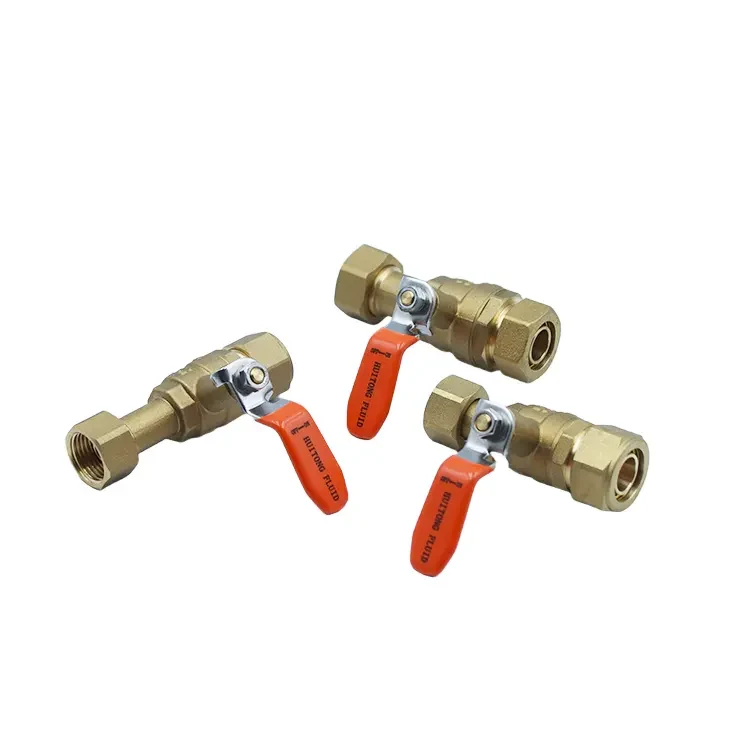

당사의 PEX-Al-PEX 파이프 롱 유니온 황동 볼 밸브는 PEX-AL-PEX 복합 배관의 작동 요구 사항에 맞게 특별히 설계되었습니다. 이 제품은 무연, 탈아연성, 두꺼운 단조 황동 본체와 좁은 설치 간격을 메우기 위한 확장되고 통합된 압축 결합 구조가 특징입니다. PEX-AL-PEX 파이프용 특수 이중층 압축 링이 장착되어 파이프 변형 없이 균일한 체결력을 보장합니다. 분리 가능한 유니온 너트를 사용하면 비파괴적인 분해 및 유지 관리가 가능하므로 기존 배관을 절단할 필요가 없습니다. 내부적으로는 거울 크롬 도금 솔리드 볼 코어가 두꺼운 PTFE 시트와 쌍을 이룹니다. 풀 보어 디자인은 물 순환 중 압력 손실을 최소화합니다. 역방향 씰이 있는 파열 방지 스템은 온수와 냉수 교대로 발생하는 압력 변동을 수용하는 동시에 확장된 핸들을 통해 밀폐된 캐비닛 내에서 쉽게 작동할 수 있습니다.
|

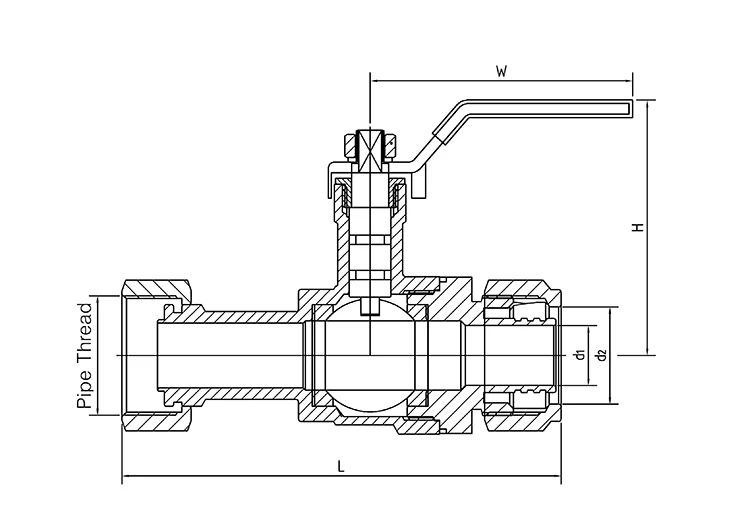

제품 사양 |
L |
d1 |
d2 |
파이프 스레드 |
W |
H |
|
|
DN |
크기 |
||||||
|
15 |
16mm~1/2F |
91.6 |
10.0 |
16.5 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm~1/2F |
93.0 |
13.0 |
20.5 |
G/PT/NPT |
56.75 |
52.75 |
|
20mm~3/4F |
95.0 |
13.0 |
20.5 |
G/PT/NPT |
56.75 |
55.25 |
|
|
25 |
25mm~3/4F |
97.6 |
17.0 |
25.5 |
G/PT/NPT |
56.75 |
55.25 |
1. 확장된 압축 섹션이 설치 간격을 메워줍니다. 표준 짧은 피팅 밸브와 달리 이 PEX-AL-PEX 롱 유니온 볼 밸브는 확장된 압축 구조를 활용합니다. 이는 벽걸이형 보일러나 온수기를 벽에 기대어 설치하거나 좁은 장비실 내에 설치하는 경우와 같이 좁은 공간에서도 충분한 결합 길이를 보장하여 불충분한 클램핑, 파이프 풀림 또는 누출과 같은 문제를 방지합니다.
2. 균일한 힘을 위한 특수 이중층 압축 링: 밸브에는 PEX-AL-PEX 배관의 연질 및 경질 복합 구조에 맞게 설계된 맞춤형 이중층 클램핑 링이 함께 제공됩니다. 너트를 조이면 힘이 고르게 분산되어 집중된 압력으로 인한 찌그러짐이나 균열을 방지하고 장기간 물 순환 및 진동 중에 파이프가 미끄러지지 않도록 안전하게 유지됩니다.
3. 확장된 구조로 인해 배관 레이아웃이 단순화되어 추가 어댑터가 필요하지 않습니다. 통합된 확장 유니온 엔드는 확장 피팅 없이 장비 인터페이스에 직접 연결됩니다. 이는 연결 지점을 줄이고, 숨겨진 주거용 배관의 누수 위험을 낮추며, 현장 조립 시간을 단축합니다.

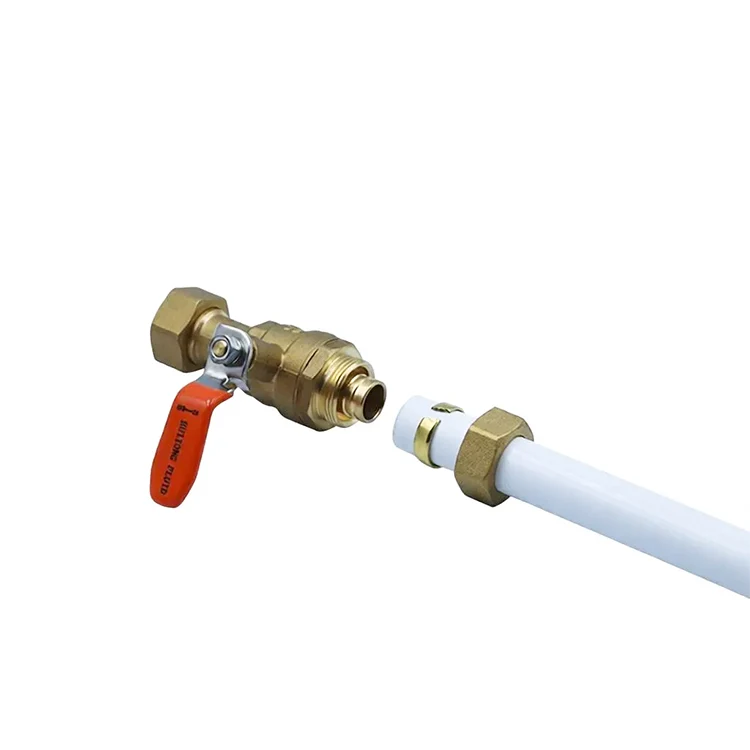

1. PEX-Al-PEX 파이프를 절단하지 않고 비파괴 분해: 유니온 끝 부분에 독립적인 분할 너트 설계가 적용되어 나중에 이물질이 쌓이거나 PTFE 개스킷이 오래되어 누출되는 경우에도 유니언 너트를 풀기만 하면 밸브 본체를 제거할 수 있습니다. 내장된 PEX-Al-PEX 배관은 그대로 유지되므로 압축 피팅을 다시 절단하고, 다시 확 펴고, 다시 조이는 전체 프로세스가 필요하지 않습니다.
2. 표준화된 결합 공차는 반복적인 분해로 인한 밀봉 성능 저하를 최소화합니다. 공장에서 보정된 나사 결합은 최적의 견고성을 보장합니다. 내부 개스킷은 반복적인 조립/분해 후 급격한 변형을 방지하여 유지보수 후 기밀하고 누출 없는 씰을 유지합니다. 공기 공급원 히트 펌프 및 온수기 순환 루프와 같이 주기적인 서비스가 필요한 시스템에 이상적입니다.
3. 개별 교체로 사용 가능한 압축 링 및 밀봉 개스킷: 클램프, PTFE 개스킷 및 유니온 너트는 독립적인 OEM 부품입니다. 전체 밸브를 폐기하고 교체할 필요가 없도록 마모된 구성품만 구입하고 교체하면 됩니다. 이는 주거용 설치에 대한 장기적인 소모품 비용을 크게 줄여줍니다.
1. 두꺼운 벽을 사용한 통합 단조: PEX-Al-PEX 파이프 긴 유니온 황동 볼 밸브는 단일 DZR(탈아연화 방지) 무연 황동으로 단조되었습니다. 균일하고 두꺼운 벽은 더 얇은 다이캐스트 본체에 비해 내압성이 뛰어나 바닥 난방 및 온수기 순환 시 흔히 발생하는 순간적인 고압 스파이크로 인해 발생하는 부풀어오르거나 갈라지는 현상을 방지합니다.
2. 탈아연화 및 내산화성은 스케일링 및 부식을 방지합니다. 이 소재는 자연적으로 석회질 축적 및 전기화학적 부식에 저항합니다. 이는 온수 및 냉수 수돗물의 지속적인 순환 중에 광범위한 스케일링을 방지하고 중금속 침출을 방지하여 무연 주거용 식수 배관에 대한 환경 기준을 충족합니다.
3. 이음새나 데드존이 없는 매끄러운 내부 밸브 본체: 일체형 단조를 통해 형성된 본체에는 분할 용접이나 조립 간격이 없어 석회질과 침전물이 쌓이는 지점이 없습니다. 이는 알루미늄-플라스틱 배관에 필요한 세척 빈도를 줄이고 가정용 배관 시스템의 유지 관리 작업량을 낮춥니다.
1. 양방향 기밀 밀봉 및 누출 방지: 볼 코어는 고정밀 경면 크롬 도금을 거쳐 매끄럽고 내마모성 및 스케일 방지 표면을 갖습니다. 두꺼운 양면 PTFE 시트는 단단히 고정되어 정방향 및 역방향 온수/냉수 흐름 모두에 대해 기밀 밀봉을 달성하는 동시에 밀봉 층은 변동하는 낮과 밤의 온도에서 경화 또는 파손을 방지합니다.
2. 전체 보어 직선형 내부 캐비티: 밸브 본체에는 보어 감소 또는 흐름 제한 돌출부가 없으므로 흐름 저항이 최소화됩니다. 이는 바닥 난방 구역의 난방 온도가 고르지 않거나 온수 유량 감소와 같은 문제를 방지하여 시스템의 설계 유량 용량을 완전히 유지하고 순환 펌프의 부하를 줄입니다.
3. 내장형 역류 방지 역밀봉 스템: 스템 베이스의 잠금 역밀봉 구조는 시스템 시작 및 종료 중 순간적인 고압 서지를 방지합니다. 이는 수압이나 뜨거운 물 분사로 인해 스템이 위쪽으로 밀리는 위험을 제거하여 온수기 또는 벽걸이 보일러가 들어 있는 밀폐형 캐비닛 내부의 전기 부품을 손상시킬 수 있는 누출을 방지합니다.
1. 손쉬운 90° 작동을 위한 확장된 레버 암: 확장된 핸들은 지렛대 효과를 증가시켜 단 90° 회전만으로 완전히 열리거나 닫힐 수 있습니다. 밸브가 바닥 난방 매니폴드 캐비닛이나 밀폐된 판금 온수기 하우징 내에 깊게 들어간 경우에도 단열재를 제거하지 않고도 쉽게 작동할 수 있어 접근이 막히거나 결속되는 문제를 방지할 수 있습니다.
2. 열린 위치와 닫힌 위치의 명확한 구분: 완전히 열린 위치와 완전히 닫힌 위치의 이동 제한이 명확하게 정의되어 있습니다. 이를 통해 천장 공간이나 장비 서비스 공간에 숨겨진 배관을 장거리 검사하는 동안 흐름 상태를 즉시 시각적으로 확인할 수 있으므로, 운영 오류로 인한 범람이나 공급 중단 위험을 최소화할 수 있습니다.
3. 밸브 본체는 단열재를 완전히 수용합니다. 확장된 압축 피팅 섹션과 밸브 본체는 핸들만 약간 바깥쪽으로 확장하여 단열재로 완전히 감쌀 수 있습니다. 이는 파이프라인 단열 구조의 무결성을 보존하고 공기 열 펌프 및 바닥 난방 시스템의 열 손실을 최소화합니다.
1. 원자재(황동, 압축 피팅 및 씰)의 2단계 스펙트럼 스크리닝: 입고되는 단조 황동 빌렛, 알루미늄-플라스틱 복합재(PEX-Al-PEX) 파이프용 클램프 및 PTFE 씰링 링은 재료 구성 테스트를 거칩니다. 무연 상태, 온도 저항 및 노화 저항에 대한 엄격한 제어는 소스에서 PEX-Al-PEX 배관 시스템의 열 순환 조건에 대한 적합성을 보장합니다.
2. 완제품의 세 가지 핵심 성능 지표에 대한 100% 검사: 모든 PEX-Al-PEX 롱 유니온 황동 볼 밸브는 정수압 쉘 압력 테스트, 기포 기반 기밀 누출 테스트 및 10,000사이클 내구성 테스트를 거쳐 씰 누출, 고착 메커니즘 또는 압력 하에서 밸브 본체 균열과 같은 결함을 제거합니다.
3. 확장 압축 피팅 및 유니온의 전문 검증: 확장 피팅의 클램핑 정밀도, 유니온의 나사 결합 견고성 및 클램프의 밀봉 핏에 대해 개별 점검이 수행됩니다. 이러한 조치는 특히 결합 진동으로 인한 파이프 미끄러짐 및 누출과 같은 일반적인 PEX-Al-PEX 배관 고장을 해결합니다.
4. 전체 배치 추적성 및 포괄적인 규정 준수 문서: 각 PEX-Al-PEX 파이프 롱 유니온 황동 볼 밸브에는 고유한 배치 코드가 레이저 에칭되어 있으며 단조, 조립 및 테스트에 관한 기록이 영구적으로 보관됩니다. 배송에는 재료 스펙트럼 분석 보고서, CE 무연 인증 및 공장 정수압 테스트 보고서가 함께 제공되며, 이는 해외 도매업체의 통관 요구 사항 및 국내 HVAC 설치에 대한 프로젝트 승인 요구 사항을 충족합니다.
1. PEX-Al-PEX 파이프 설치를 위한 포괄적인 기술 지침: 전문 기술자는 표준 파이프 절단 방법, 확장 피팅 조임을 위한 토크 제어, 밀봉된 배관 시스템의 압력 테스트, 피팅 및 유니온의 누출 문제 해결 프로토콜을 다루는 일대일 지원을 제공하여 작업 현장에서 재작업 및 조정에 소요되는 노동 시간을 줄입니다.
2. 다국어 24시간 온라인 애프터 서비스 지원: 국내외 배관 도매업체, 공기열 히트펌프 및 벽걸이 보일러 제조업체, 주택 개조 계약업체에 다국어 온라인 상담을 제공합니다. 지리적, 시간대적 제약을 극복하여 운전 조건에 따른 모델 선택, 조립 질문, 결함 보고서에 대한 문의를 신속하게 처리합니다.
3. 대규모 난방 및 물 공급 프로젝트를 위한 맞춤형 솔루션: 당사는 장비 하우징 내의 좁은 설치 공간에 맞춰진 표준화된 모델 구성을 포함하여 개별 유닛 바닥 난방 및 온수기 시스템에 대해 볼륨에 맞는 솔루션을 제공합니다. 우리는 압축 피팅, 개스킷, 교체 핸들과 같은 OEM 소모품의 안정적이고 장기적인 공급을 보장하여 수년간의 유지 관리 기간 동안 신뢰할 수 있는 예비 부품 가용성을 보장합니다.
4. 12개월 OEM 보증: 표준 12개월 보증은 PEX-Al-PEX(알루미늄-플라스틱 복합재) 배관용 확장 유니온이 포함된 전체 황동 볼 밸브 제품군에 적용됩니다. 일반적인 국내 고온/저온 사이클링 조건에서 파이프 미끄러짐, 결합 누출, 씰 고장 또는 밸브 본체 부식과 같은 재료 또는 제조로 인해 발생하는 문제는 무료 기술 개선 및 교체 부품으로 처리됩니다.
PEX-Al-PEX 파이프 긴 유니온 황동 볼 밸브는 벽걸이형 보일러의 소형 설치 공간에 적합합니다. 확장된 압축 피팅은 벽과 장치 사이의 간격을 메우고, 이중 페룰 디자인은 파이프를 안전하게 고정합니다. 비파괴적인 결합 구조로 내장 배관을 절단하지 않고도 스케일 제거 및 유지 관리가 용이합니다.
온수기 베이스의 컴팩트한 PEX-Al-PEX 배관 레이아웃을 위해 설계된 확장된 압축 피팅은 유닛 베이스와 벽 사이의 공간 부족으로 인한 문제를 해결합니다(부적절한 그립 길이로 인한 미끄러짐 및 누수 방지). 유니온 설계로 흡입 파이프를 절단하지 않고도 분해가 가능하므로 유지 관리가 편리합니다.
바닥 난방 캐비닛의 좁고 밀폐된 공간을 위해 설계된 물 제어 밸브입니다. 확장된 핸들을 사용하면 개별 장치의 난방을 쉽게 독립적으로 차단할 수 있으며, 확장된 압축 피팅은 특수 바닥 난방 PEX-Al-PEX 파이프를 수용합니다. 비파괴적인 결합 구조는 개별 가열 회로의 세척과 막힘 수리를 용이하게 합니다.
공기열원 히트펌프 장치의 콤팩트한 내부 순환 배관용으로 설계된 이 배관은 장기간의 열 순환(온수 흐름과 냉수 흐름 교대로)의 가혹한 조건을 견뎌냅니다. 확장된 압축 유니온 구조는 장치의 컴팩트한 레이아웃을 수용하는 동시에 배관을 절단할 필요 없이 밸브 분해 및 유지 관리가 가능하도록 설계되었습니다.
